Great Plains Manufacturing, Inc. Обслуживание и смазка 107
2013-02-12 401-651M -RUS

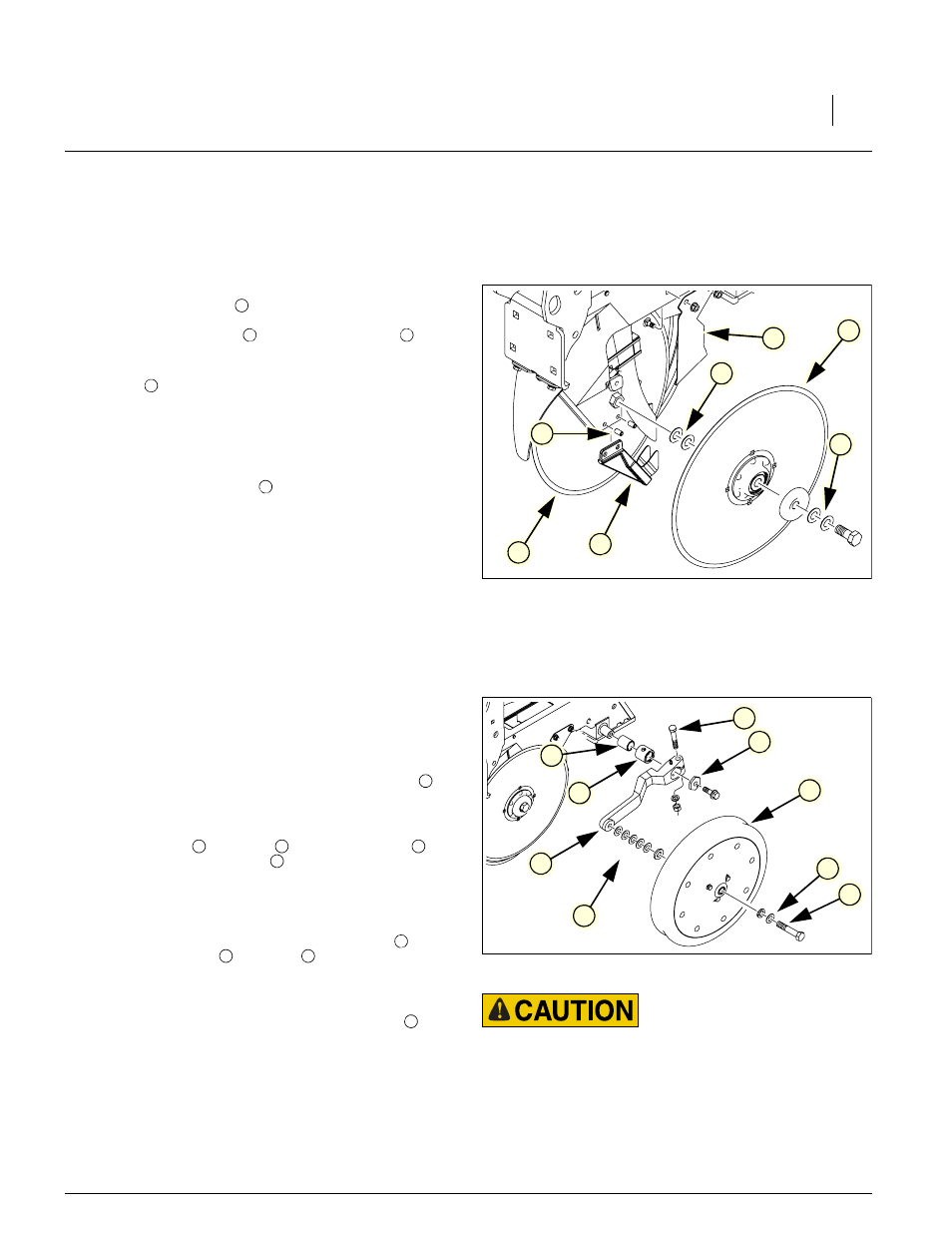

Разделители дисков и чистики
Примечание: Применимо ко всем высевающим секциям.
См. рис. 125
1. Снимите боковые колеса контроля глубины высева.
2. При поднятой высевающей секции, осмотрите
разделитель дисков . Замените его, если он
более, чем на 13 мм уже, чем необходимо. Для
этого, снимите диски , извлеките штифты и
установите новый разделитель.
3. Установите диски. Поставьте две регулировочных
шайбы между подшипником и стойкой. Затяните
болты.
4. Проверьте зону контакта дисков и, при
необходимости, отрегулируйте ее с помощью шайб.
Лишние шайбы устанавливайте снаружи диска. См.
«Зона контакта дисков сошника» на стр. 72.
5. Убедитесь, что чистики счищают грязь с дисков.
При необходимости, отрегулируйте их.
Периодически проверяйте состояние чистиков.
Боковые колеса высевающих
секций
См. рис. 126
1. Поднимите боковое колесо сошника. Проверьте
легкость его хода. Проверьте состояние
подшипника, провернув колесо. При
необходимости, замените его.
2. Боковые колеса отрегулированы с завода. В
результате нормального износа, они требуют
настройки. Для того, чтобы избежать попадания
земли между колесом и диском, ослабьте болт и
отрегулируйте зазор между диском и колесом. Если
необходимы дальнейшие настройки, перейдите к
шагу 3.
3. Снимите болт и колесо . Снимите шайбы с
внутренней части колеса и переставьте их
наружу. Всегда переставляйте снятые изнутри
шайбы наружу. Колесо должно свободно вращаться,
не касаясь рычага. Не добавляйте больше шайб,
чем это необходимо.
4. Снимите рычаг крепления бокового колеса .
Извликите втулку с гильзы и проверьте
степень ее износа. При необходимости, замените
втулку.
5. Во время установки бокового колеса, совместите
выступ шестигранной регулировочной гайки с
уступом втулки. Установите и затяните болт.
6. Отрегулируйте боковые колеса.См. “Настройка
бокового колеса контроля глубины высева” на
Стр. 73.
Примечание:Если диски изношены, может потребоваться больше
шайб.
Рисунок 127: 25AP
Разделители дисков и чистики
Примечание:I Разделитель дисков не должен быть жестко
закреплен. Для нормальной работы ему требуется
небольшой люфт.
1
3
2
4
5
3
4
1
3 2
4
5
Края дисков могут быть острыми. Будьте осторожны
Рисунок 128
Регулировка боковых колес
{
4
2
3
8
1
7
6
5
4
1
2 3 4
3
5
6 7
8
