Great Plains Manufacturing, Inc.
Приложение B - Предпродажная настройка
153
2013-02-12
401-651M
-RUS
Соединение штанги и насоса
Информация на этой странице касается только
орудий с серийными номерами:
(YP425 с/н B1008N-)
(YP625 с/н B1043Q-) (YP825A с/н B1014S-)
См. рис. 142
47. Выберите один шланг:
990-081R HOSE 3/4 ID 200PSI EPDM
и два хомута:
800-123C CLAMP WRM DRV #16 SS (.68-1.5)
48. Наденьте хомут
на каждый конец шланга
.
Подсоедините один конец к патрубку на штанге, a
другой конец - к 3/4 дюймовому левому боковому
выходу предохранительного клапана.
См. рис. 142 и рис. 143
49. Выберите один шланг:
990-082R HOSE 1 ID 200PSI EPDM
и два хомута:
800-123C CLAMP WRM DRV #16 SS (.68-1.5)
50. Установите шланг следующим образом:
YP425A: прямо от клапана к насосу
YP625A: вдоль центральной трубы, позади левого бака
YP825A: вдоль центральной трубы, позади левого бака
51. Наденьте хомут
на каждый конец шланга
.
Подсоедините один конец к 1-дюймовому штуцеру
на правой стороне клапана, а второй конец - к
патрубку сверху насоса .
Если у покупателя есть определенные требования к
точке внесения удобрений или размеру жиклеров, то
форсунки и трубки от форсунок к сошникам могут быть
установлены на этом этапе.
Подготовка к отправке
52. Проверьте, чтобы все рабочие части двигались
легко, болты были затянуты, а шплинты разведены.
53. Все масленки должны быть на местах и смазаны. См.
“Смазка” на Стр. 111.
54. Проверьте, чтобы все сигнальные таблички и
светоотражатели были правильно расположены.
Замените поврежденные. См. “Сигнальные
Таблички” на Стр. 6.
55. Проверьте, чтобы колеса были накачаны до
нормативного давления, а болты затянуты до
необходимого усилия. См. “Таблица значений
давления в шинах” на Стр. 131.
56. Если доставка орудия будет происходить прямо
сейччас, переместите все неустановленные вещи
(Инструкции, жиклеры, контейнер для выгрузки) из
ящика в бункеры на левой части орудия. В
противном случае, поместите их в безопасное место
для перевозки.

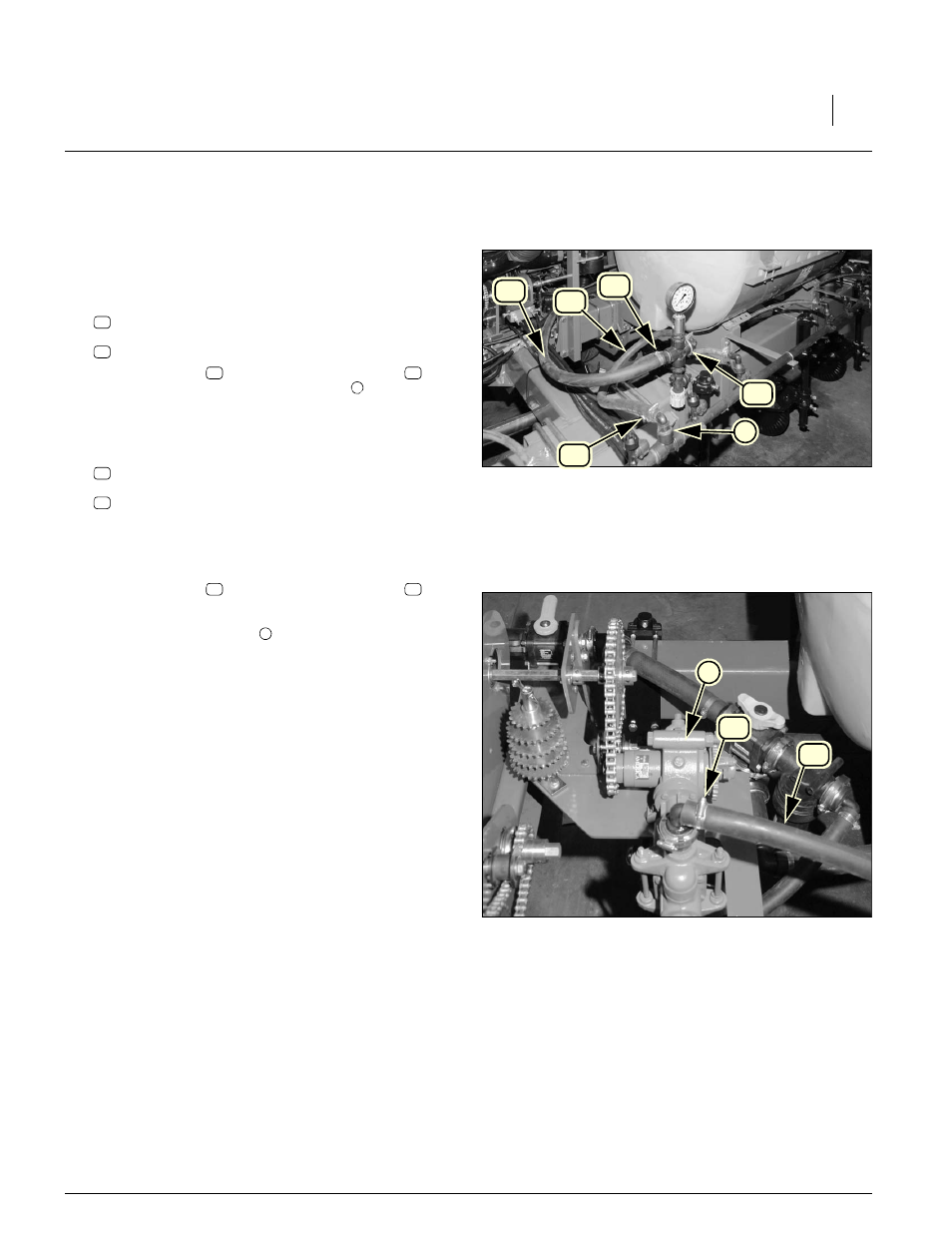

Рисунок 144
Соединение штанги и
предохранительного клапана (с/н-)
64
76
77
64
64
1
77
64
64
77
1
76
64
Рисунок 145
Соединение предохранительного
клапана и насоса (с/н-)
64
76
2
64
76
2
