Гидравлические соединения
Отключите трактор перед подключением
гидравлических соединений. Производить наладку
гидравлической системы может только
квалифицированный персонал
.
Жидкость под высоким давлением может проникнуть
под кожу и причинить серьезную травму. В случае
получения травмы, сразу же обратитесь к врачу
.
Для проверки наличия утечки жидкости используйте
бумагу или картон, НЕ ДОПУСКАЙТЕ
СОПРИКОСНОВЕНИЯ С КОЖНЫМИ ПОКРОВАМИ!.
Используйте защитную одежду и защиту органов зрения
во время работы с гидравлической системой
.
См. рис. 6
Гидравлические шланги Great Plains имеют цветовой код
для облегчения их подключения к выходам трактора.
Шланги, идущие к клапану одного контура, помечены
одним цветом
.
Обозначения, используемые в данный момент:
Для различения шлангов одного гидравлического
контура обратите внимание на знак, прилепленный к
зажиму рукоятки. Шланги с символом раздвинутого
цилиндра крепятся к основе цилиндра, а с символом
сдвинутого цилиндра - к штоковому концу цилиндра.
Для подключения гидровентилятора и гидромоторов,
следует подключить шланг, обозначенный символом
сдвинутого цилиндра к напорной линии гидромотора, а
шланг, обозначенный символом раздвинутого цилиндра
- к линии возврата гидромотора.
Гидромотор вентилятора требует подключения третьей
линии, которая возвращает рабочую жидкость от
сальника гидромотора вентилятора.
(YP425A с/н B1008N-) (YP625 с/н B1043Q-)
(YP825A с/н B1014S-)
Цвет
Назначение контура
Черный
Вентилятор
Зеленый
Маркер
Голубой
Поднимание

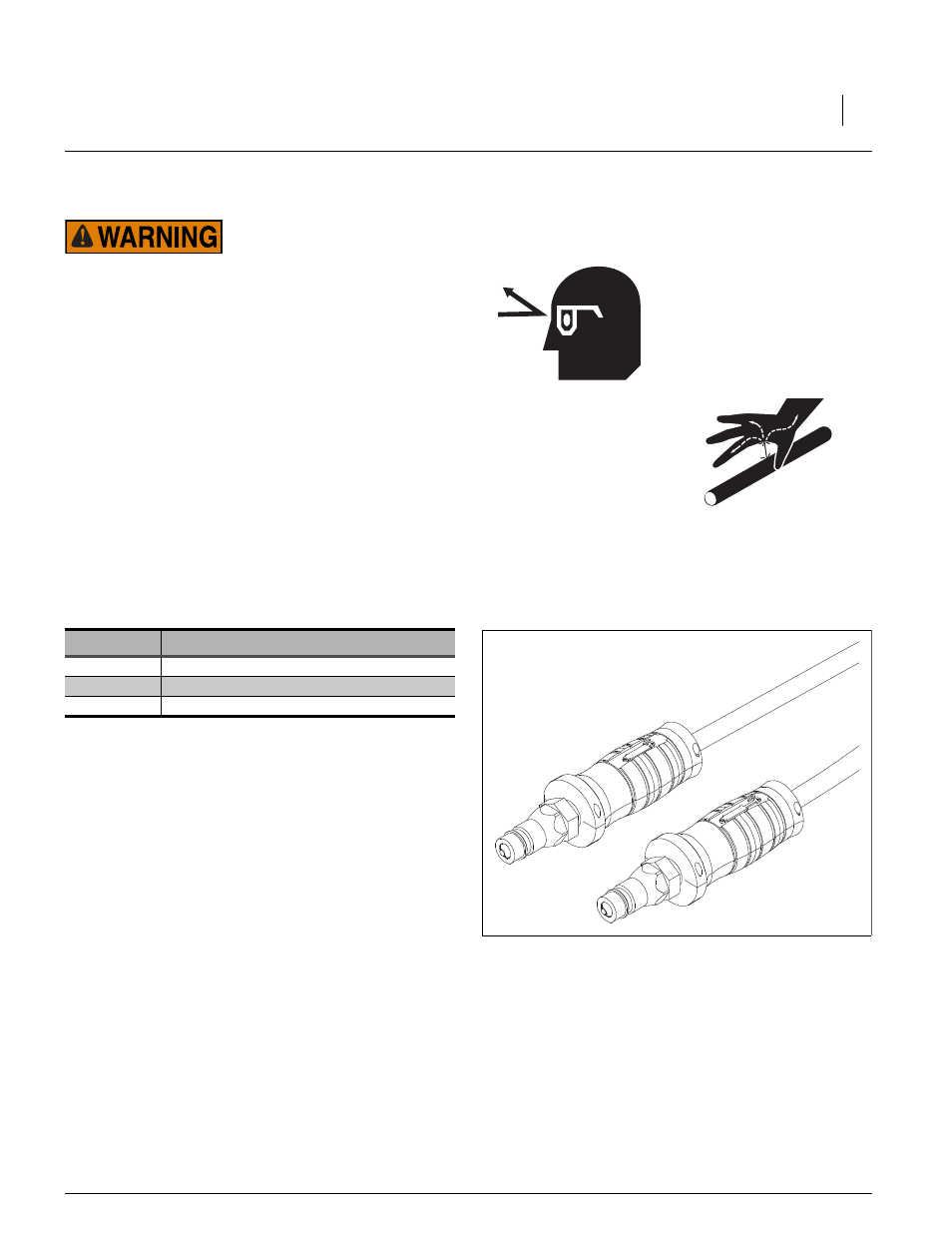

Рисунок 6
Цветные пластиковые бирки
