РАЗДЕЛ TSM 635.2 ВЫПУСК D СТРАНИЦА 9 ИЗ 13

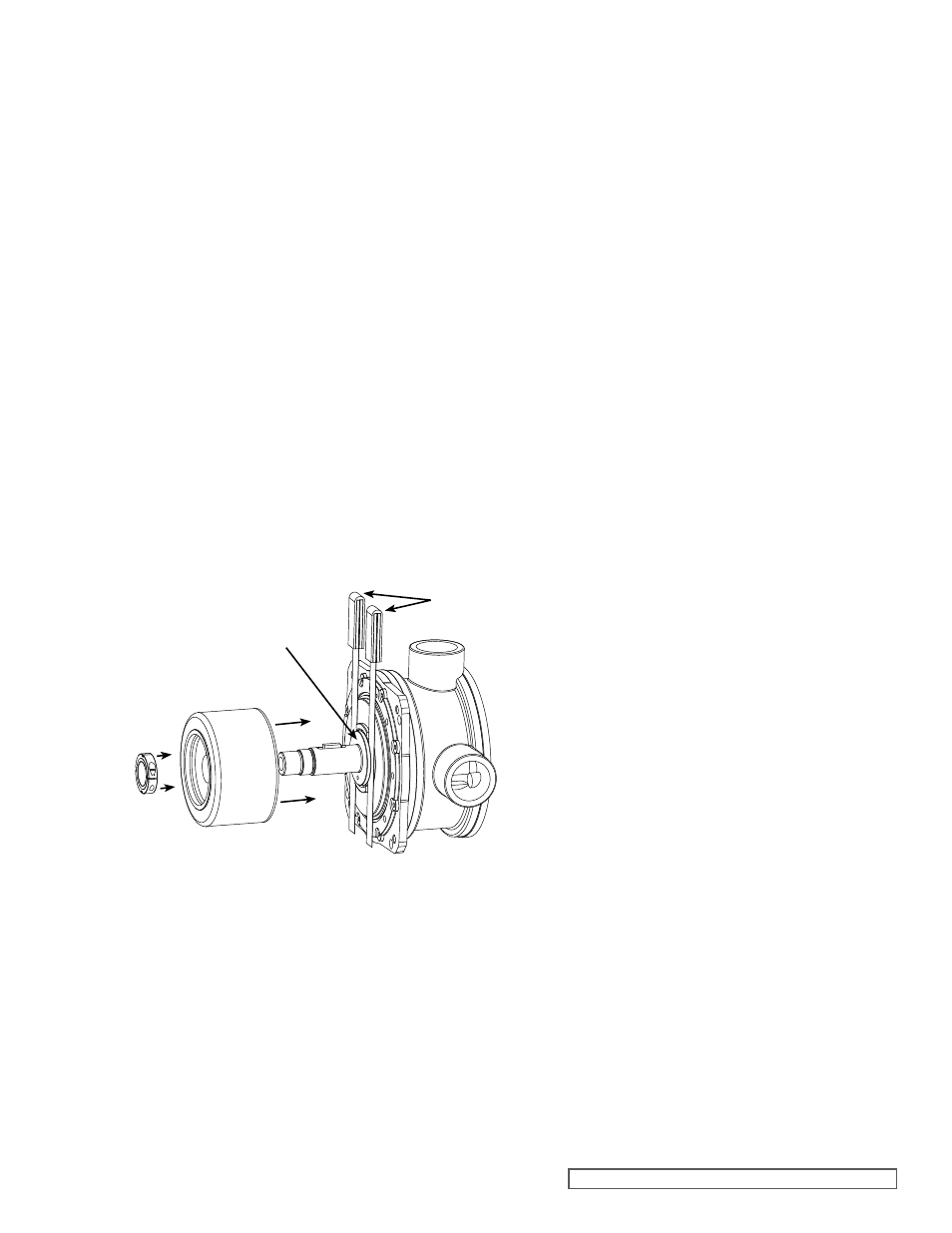

РИСУНОК 12
УСТАНОВКА ЗАЗОРА ОПОРНОЙ ШАЙБЫ
8. Затяните установочный винт контргайки. Проверьте щупы.
Если щупы затянуты слишком плотно, слегка ослабьте
установочный винт и контргайку и повторите процедуру
затяжки. Снимите щупы. Убедитесь в том, что насос
вращается свободно при повороте внутреннего магнитного
блока.
9. Проверьте магнит и убедитесь в том, что на него не налипли
чужеродные частицы, которые могут повредить насос.
Проверьте втулку канистры, при необходимости замените.
См. раздел «Установка втулок», страница 8. Смажьте
внутреннюю поверхность втулки канистры. Проверьте
уплотнительное кольцо канистры, при необходимости
замените. См. Шаг 1 при использовании материала ПТФЭ
или производных. Смажьте и поместите уплотнительное
кольцо в канавку пластины адаптера . Совместите
роликовый штифт пластины адаптера с соответствующим
отверстием на канистре и поместите канистру на вал.
Закрепите канистру восемью винтами с колпачками.
10. В случае невозможности использования старых
прокладок или при замене каких-либо деталей, рабочие
зазоры необходимо установить повторно. См. раздел
«Регулирование торцевого зазора» на странице 10.
В ином случае поместите прокладки на головку. Для
установки правильного торцевого зазора (0,008 дюймов
для размеров K-LS) необходимо использовать достаточное
количество прокладок. Проверьте уплотнительное кольцо
головки, при необходимости замените. См. Шаг 1 при
использовании материала ПТФЭ или производных. Смажьте
уплотнительное кольцо и поместите на головку.
11. Обязательно установите трубную заглушку в отверстие
головки у основания оси ведомой шестерни, расположенное
по оси вертикальной канавки соединительной платы.
Заглушка будет слегка смещена в направлении по часовой
стрелке от оси. Проследите, чтобы отверстие, находящееся
с противоположной стороны, не было закрыто. См. рис. 14
на стр. 9.
12. Смажьте внутреннюю поверхность втулки промежуточной
шестерни подходящей смазкой и поместите промежуточную
шестерню на штифт промежуточной шестерни головки.
13. Головка готова к установке на насосе. Слегка отклоните
назад верхнюю часть головки насоса до тех пор пока
серповидное соединение не попадет внутрь ротора, и
прокручивайте шестерню до тех пор, пока ее зубцы не
совпадут с зубцами ротора. Прикрепите головку к корпусу
шестью-восемью винтами. Проверьте торцевой зазор. См.
раздел «Регулирование торцевого зазора» на странице
10, если необходимо. Проверните вал вручную, чтобы
убедиться в его свободном вращении.
Перед разборкой головка насоса и корпус должны быть
промаркированы, что обеспечит правильность повторной
сборки. В противном случае убедитесь в том, что штифт
промежуточной шестерни, смещенный в головке насоса,
расположен между соединениями портов для обеспечения
надлежащего протока жидкости через насос.
14. Проверьте подшипники держателя и манжетные
уплотнители; при необходимости замените. См. раздел
«Разборка / сборка подшипников держателя»,
страница 7. Проверьте внешний магнит на наличие каких-
либо налипших металлических предметов. Удалите все
инородные предметы. Прикрепите держатель к основанию
или другой горизонтальной платформе. Поверните вручную
вал внешнего магнита, убедившись в том, что он вращается
свободно. В случае трения, проверьте наличие мусора. В
случае если трение между внешним магнитом и держателем
не устранено, обратитесь на завод-производитель.
ОПОРНАЯ
ШАЙБА
ЩУПЫ
2. Расположите пластину адаптера таким образом, чтобы
канавка пластины адаптера совпала с канавкой корпуса,
расположенной у выходного отверстия. Рисунок 11
(Пластины адаптера моделей K и KK выполнены с одной
канавкой, модели L-LS выполнены с одной канавкой и двумя
вырезанными углублениями.) Осторожно вдвиньте пластину
адаптера в корпус со стороны держателя. Соблюдайте
осторожность, чтобы не повредить уплотнительное
кольцо об острые кромки пластины адаптера или корпуса.
Закрепите в нужном положении, затянув восемь винтов с
колпачками.
3. Смажьте внутреннюю поверхность втулки пластины
адаптера. Очистите ротор и вал от грязи, частиц и
другого мусора. Устраните шероховатости на поверхности
шпоночной канавки и заплечиках вала.
4. Разместите одну опорную шайбу на валу таким образом,
чтобы глухое отверстие опорной шайбы совпадало с
направляющим штифтом на обратной стороне ротора.
Как можно дальше вдвиньте вал во втулку пластины
адаптера. Убедитесь в том, что опорная шайба совпадает
с направляющим штифтом и расположена параллельно
поверхности ротора.
5. Разместите вторую опорную шайбу на валу, направляющим
отверстием наружу. Затем установите шпонку вала.
6. Очистите поверхность внутреннего магнита, обращенную к
корпусу. Поместите внутренний магнит на вал и направьте
штифт магнита в отверстие опорной шайбы. Установите
разъемную контргайку выступом наружу, полностью не
затягивайте.
7. Разместите два щупа (0,002 дюйма) с обеих сторон, между
втулкой пластины адаптера и опорной шайбой внутреннего
магнита. См. Рисунок 12. Это поможет установить
правильный зазор для опорных шайб. Затяните контргайку
таким образом, чтобы щупы плотно прилегали, но их можно
было удалить. Не снимайте щупы на данный момент.
