РАЗДЕЛ TSM 635.2 ВЫПУСК D СТРАНИЦА 11 ИЗ 13

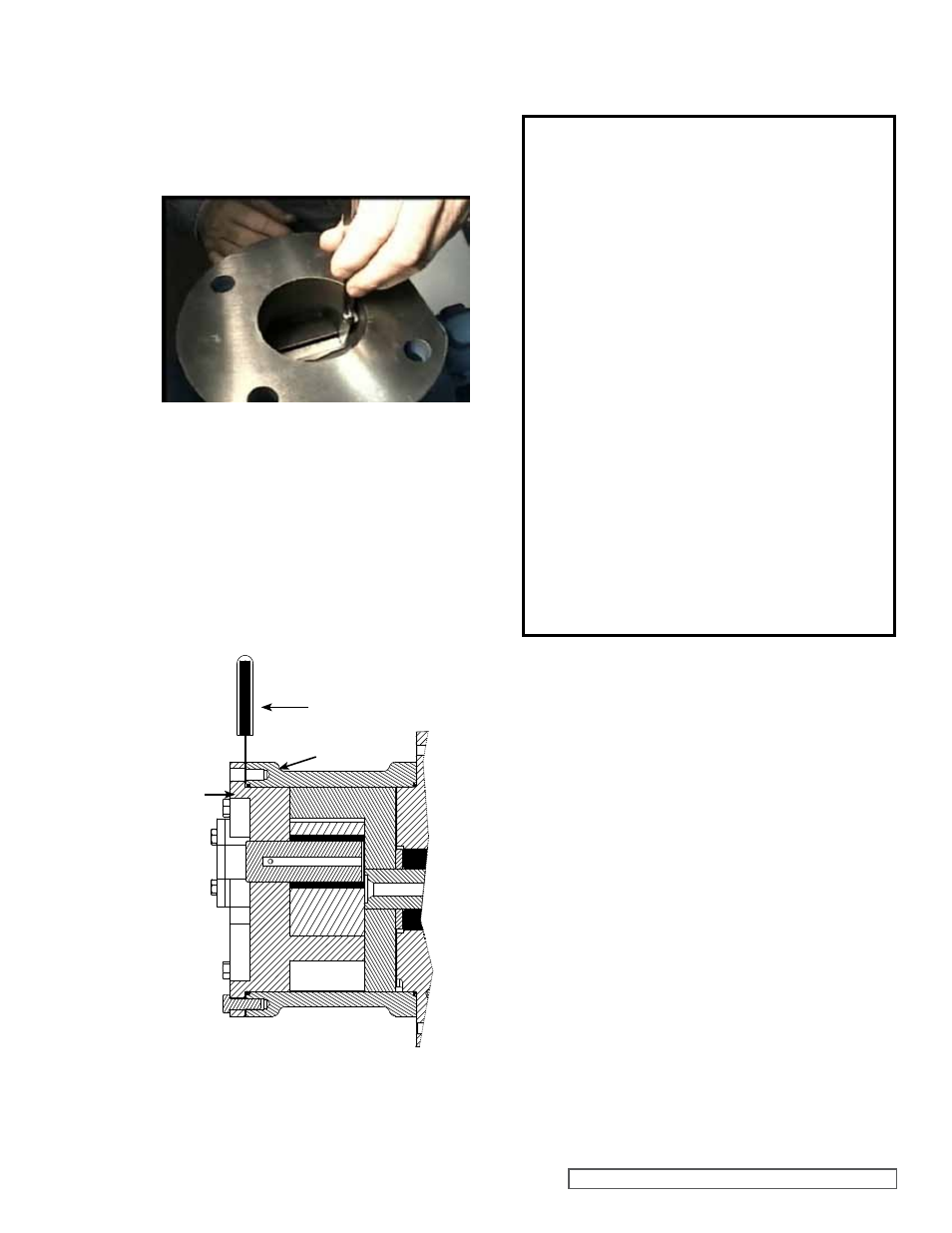

РИСУНОК 15
ПОРЯДОК ДЕЙСТВИЙ A
РИСУНОК 16
ПОРЯДОК ДЕЙСТВИЙ B
ПОРЯДОК ДЕЙСТВИЙ A
Установив ротор, а также установив и закрепив контргайку,
вставьте щуп соответствующего торцевого зазора в порт, между
двумя зубцами ротора, см. Рисунок 15. Поместив промежуточную
шестерню на штифт, установите головку в корпусе насоса. При
затянутых винтах щуп должен сидеть плотно; в противном случае
необходимо добавить или убрать прокладки для достижения
оптимального зазора.
РАЗБОРКА – ПРЕДОХРАНИТЕЛьНЫЙ
КЛАПАН
Промаркируйте клапан и головку перед разборкой для
обеспечения правильной повторной сборки.
1.
Снимите крышку клапана.
2. Измерьте и запишите значение длины регулировочного
винта. См. «A» на Рисунке 17.
3. Ослабьте контргайку и отвинтите регулировочный винт до
сброса пружинного давления.
4. Снимите колпак, направляющую пружины, пружину и
тарелку с корпуса клапана. Очистите и проверьте все детали
на износ или наличие повреждений, при необходимости
замените.
ИНСТРУКЦИИ ПО
ПРЕДОХРАНИТЕЛьНОМУ КЛАПАНУ
ЩУП
КОРПУС
ГОЛОВКА
ОПАСНО!
Перед тем как открыть жидкостную камеру
(насосную камеру, резервуар, регулировочный
винт крышки предохранительного клапана и
т. д.) убедитесь в том, что:
1. Произведен полный сброс давления в
камере через линии приема или выкидные
линии либо другие соответствующие
отверстия или соединения.
2. Средства привода (двигатель, турбина,
мотор и т.д.) «заблокированы» или
находятся в нерабочем режиме, с тем
чтобы их невозможно было запустить во
время проведения работ с насосом.
3. Вы осведомлены о том, какой тип жидкости
обрабатывает насос, и вами соблюдены
необходимые меры предосторожности для
безопасной обработки данной жидкости.
У вас имеется паспорт безопасности
материала (MSDS) на данную жидкость,
и вам понятны необходимые меры
предосторожности.
Несоблюдение изложенных выше мер
предосторожности может привести к
серьезным травмам или смертельному
исходу.
ПОРЯДОК ДЕЙСТВИЙ B
Если насос установлен в системе, и порты недоступны, снимите
головку и прокладки. Заново установите головку (без прокладок)
и измерьте зазор как показано на Рисунке 16. Определив зазор
между головкой и корпусом, выберите сочетание прокладок,
равных по толщине измеренному зазору, плюс требуемый
торцевой зазор. Снимите головку, установите прокладки, затем
установите головку. Завинтите винты головки и проверьте зазор
насоса, проворачивая насос вручную и убедившись в том, что он
вращается свободно.
