Страница 7
РАЗДЕЛ TSM
635.2
ВЫПУСК
D
СТРАНИЦА 7 ИЗ 13
РАЗБОРКА/ СБОРКА
ПОДШИПНИКОВ ДЕРЖАТЕЛЯ
РАЗБОРКА
Блок подшипника держателя состоит из двух конических
роликоподшипников, двух манжетных уплотнителей и одной
прокладки. В случае если требуется дальнейшая разборка
данного узла, используйте следующий порядок действий:
1.
Ослабьте установочные винты, удерживающие торцевую
крышку (3) держателя. Отвинтите торцевую крышку
держателя.
2.
Проверьте подшипники (6) на износ; при необходимости
замените.
3.
Проверьте манжетные уплотнители (5) на износ, при
необходимости
замените.
При
снятии
манжетные
уплотнители необходимо заменить.
4.
В случае износа подшипников рекомендуется заменить
весь вкладыш подшипника. Снимите прокладку внутреннего
подшипника (8). Снимите крышку внутреннего подшипника
(6) с держателя и крышку внешнего подшипника с
торцевой крышки. При снятии крышек подшипники следует
заменить.
СБОРКА
1.
При снятии крышек подшипников, вставьте крышку
внешнего подшипника в торцевую крышку. Вставьте крышку
внутреннего подшипника в держатель.
2.
Вставьте внутренний манжетный уплотнитель в держатель
и внешний манжетный уплотнитель в торцевую крышку,
после чего смажьте манжетные уплотнители, см.
Рисунок 9 для получения информации о расположении
манжетных уплотнителей и подшипников.
3.
Привинтите торцевую крышку к держателю (по часовой
стрелке) до упора. Не затягивайте чрезмерно торцевую
крышку.
4.
Проверьте внешний магнит и убедитесь в том, что на него
не налипли чужеродные частицы, которые могут повредить
насос. Поместите на вал внутренний роликоподшипник, а
затем прокладку внутреннего подшипника.
5.
Поместите внешний магнитный блок на держатель.
Поместите на вал внешний роликоподшипник. Поместите
на вал прокладку внешнего подшипника, а затем вставьте
во внешний уплотнитель, после этого закрепите стопорной
шайбой и контргайкой.
6.
Закрепите контргайку, затянув до 162,7-189,8 Нм
(120-140 футо-фунт), а затем закройте подходящей лапкой
стопорной шайбы.
7.
Отвинчивайте торцевую крышку (против часовой стрелки)
вручную до значительного сопротивления подшипников.
Сделайте пометку в одном месте на торцевой крышке и
держателе. Затем завинтите торцевую крышку (по часовой
стрелке), затянув до 7,9 мм (5/16 дюймов), по радиусу от
сделанной метки. Закрепите установочные винты торцевой
крышки.
8.
Смажьте держатель с помощью смазочных приспособлений
маслом NLGI №2. Убедитесь в том, что вал свободно
прокручивается вручную.

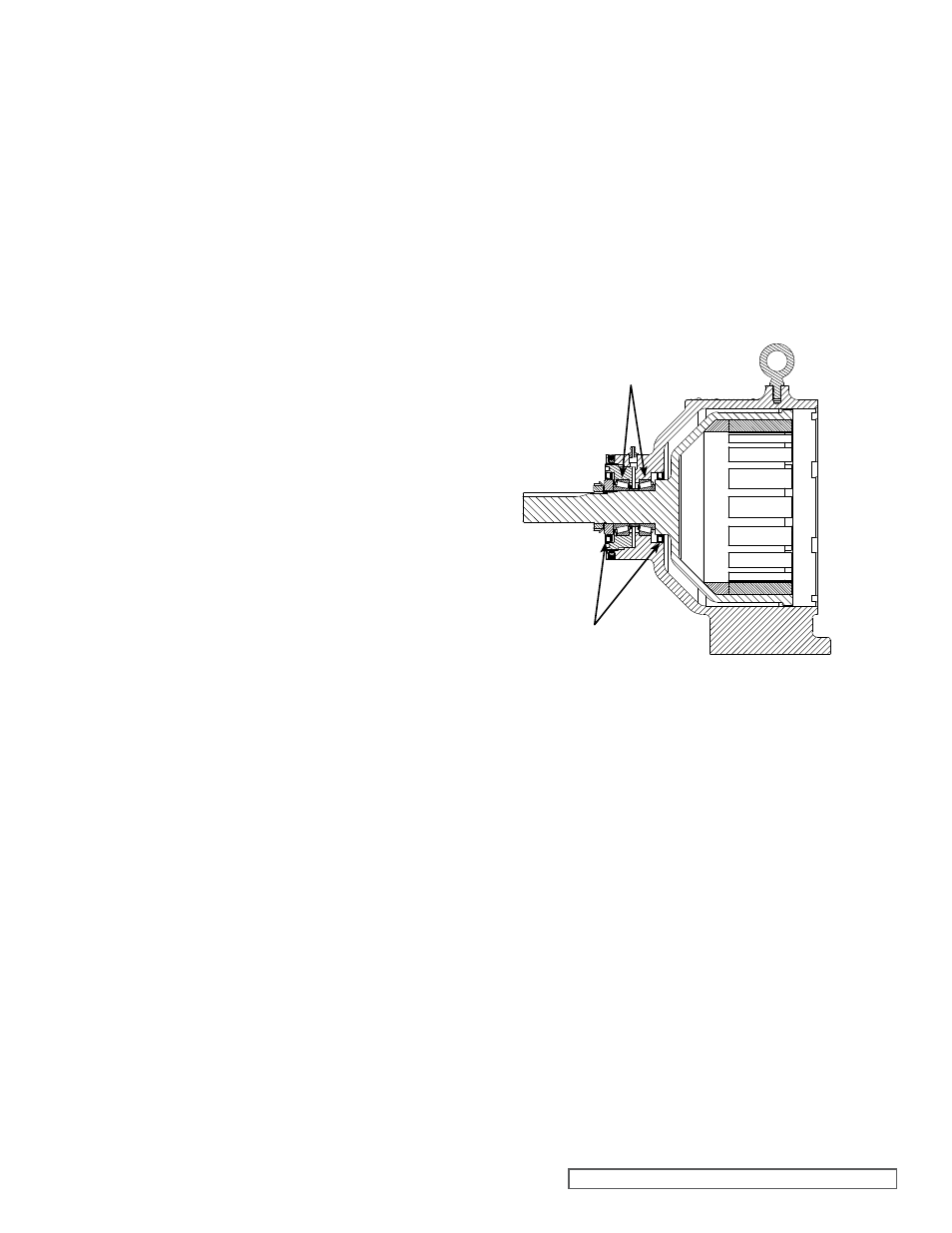

РИСУНОК 9
РАСПОЛОЖЕНИЕ ПОДШИПНИКОВ И МАНЖЕТНЫХ
УПЛОТНИТЕЛЕЙ ДЕРЖАТЕЛЯ
13. Снимите шпонку вала с вала ротора. Снимите внешнюю
опорную шайбу. Ротор и вал (36) можно снять, легко
постукивая по концу вала молотком с мягким бойком (в
случае если молоток с мягким бойком отсутствует, можно
использовать обычный молоток и деревянный брусок).
Снимите внутреннюю опорную шайбу с обратной стороны
ротора. Проверьте опорные шайбы на наличие трещин или
износ, при необходимости замените.
14. Проверьте втулку пластины адаптера. В случае
необходимости замены втулки , см.раздел «Установка
втулок», страница 8. Снимите винты с углублением под
ключ (13) с пластины адаптера. Выньте пластину адаптера
из корпуса.
15. Не
снимайте
уплотнительное
кольцо
с
платины
адаптера
/
корпуса,
если
оно
не
изношено,
особенно
если
это
ПТФЭ
(тефлон)
или
производные.
При
необходимости
замены
уплотнительного кольца, см. раздел «Сборка насоса» на
странице 8.
16. Проверьте корпус на износ, в частности область между
портами. Тщательно очистите все детали и проверьте их на
износ или наличие повреждений.
При проведении серьезных ремонтных работ, таких как замена
ротора и вала, рекомендуется установить новый блок головки
и штифта промежуточной шестерни, блок промежуточной
шестерни и втулки, а также новую втулку пластины адаптера.
См. раздел «Установка втулок» на странице 8.
КОНИЧЕСКИЕ
РОЛИКОПОДШИПНИКИ
МАНЖЕТНЫЕ
УПЛОТНИТЕЛИ
