РАЗДЕЛ TSM 635.2 ВЫПУСК D СТРАНИЦА 8 ИЗ 13
УСТАНОВКА ВТУЛОК
УГЛЕГРАФИТ
Для правильной сборки втулки канистры требуются специальные
приспособления, поэтому втулка продается только как часть
блока канистры.
При установке углеграфитовой промежуточной шестерни или
втулок пластины адаптера, необходимо соблюдать предельную
осторожность, чтобы избежать поломок. Углеграфит – это
хрупкий материал, который легко трескается. При появлении
трещин втулка быстро распадается на части. Для облегчения
процесса установки смажьте поверхность втулки и сопрягаемых
деталей.
Канавка на внутренней поверхности втулки должна совпадать
с канавкой на пластине адаптера. На Pисунке 10 показано
правильное расположение втулки пластины адаптера после
установки. Для правильного расположения могут потребоваться
специальные приспособления. Неправильное расположение
может привести к чрезмерной утечке в насосе, преждевременному
износу, либо потребовать большого количества прокладок. При
установке необходимо соблюдать следующие дополнительные
меры предосторожности:
1.
При установке необходимо использовать пресс-вал.
2. Убедитесь, что втулка установлена правильно.
3. Не прерывайте прессование до тех пор пока втулка не
займет правильное положение; прерывание и повторное
возобновление операции приведет к растрескиванию
втулки.
4. После установки проверьте втулку на наличие трещин.
Используйте соответствующую смазку, совместимую с рабочей
жидкостью, при повторной сборке насоса.
Проверьте все детали, особенно просверленные в корпусе
отверстия (для слива), и убедитесь в том, что они не закупорены.
Замените все изношенные детали, устраните все шероховатости
и вычистите все детали перед сборкой насоса.
1.
При необходимости замены уплотнительного кольца
пластины адаптера, нанесите смазку на уплотнительное
кольцо и поместите на корпус пластины адаптера. В случае
если уплотнительное кольцо сделано из ПТФЭ (тефлона)
или производных, следуйте данным указаниям.
Не используйте уплотнительное кольцо данного типа
повторно, если оно было снято. Погрузите новое
уплотнительное кольцо на несколько минут в кипящую
воду. Вынув из воды, растяните уплотнительное кольцо.
Это поможет установить кольцо в пластине или канавке,
не повредив его об острые края при усилии. Поливайте
уплотнительное кольцо горячей водой до тех пор, пока
оно плотно не усядется. Материал ПТФЭ размягчается в
горячей воде, при этом содержащийся внутри эластомер
возвращает ПТФЭ к первоначальному размеру. Осушите
сжатым воздухом.

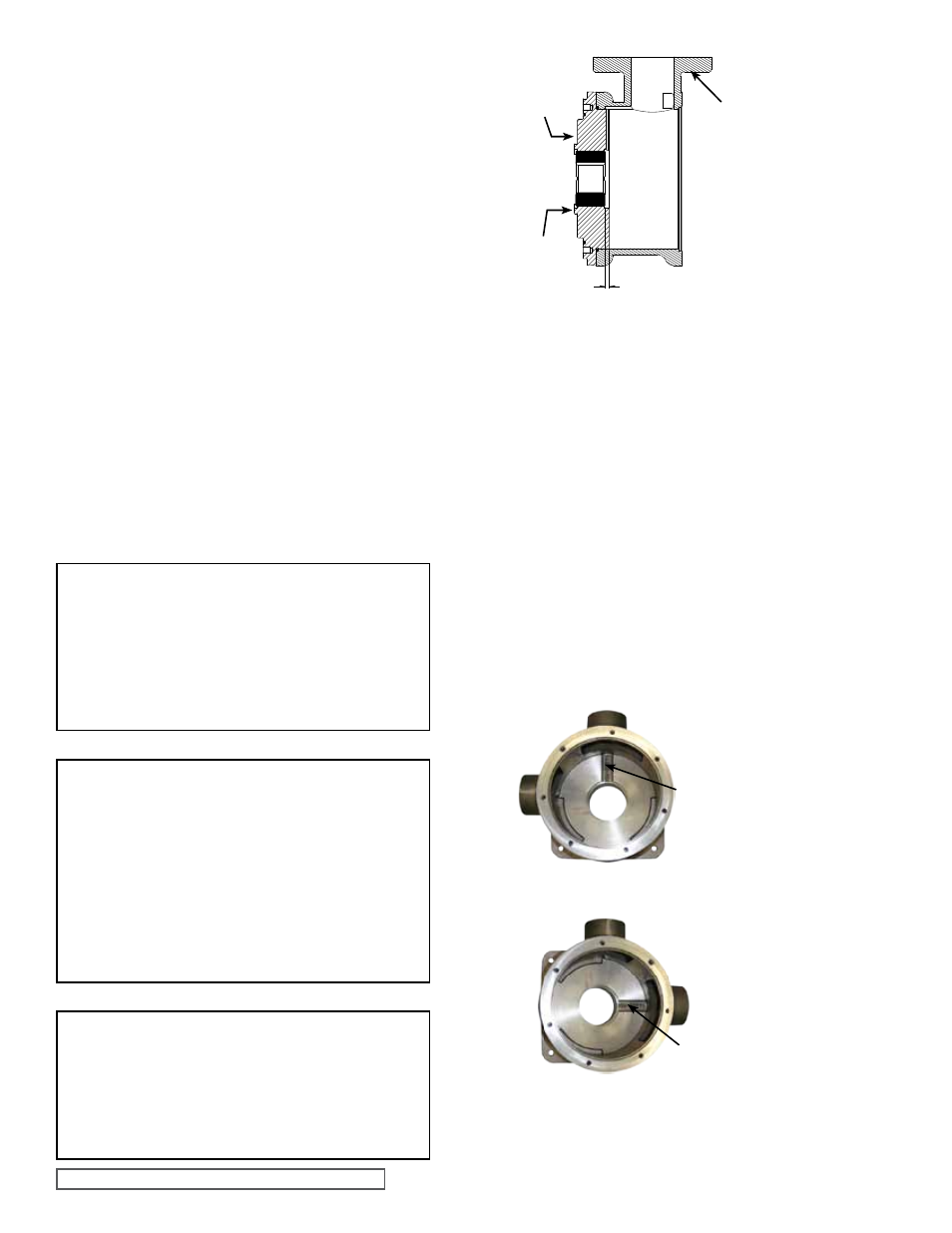

РИСУНОК 10
РАСПОЛОЖЕНИЕ ВТУЛКИ ПЛАСТИНЫ АДАПТЕРА
ОПАСНО!
Следуйте в точности этим указаниям во
избежание получения травмы или повреждения
насоса. Убедитесь в том, что внутренний и
внешний магниты находятся на расстоянии по
крайней мере в один (1) фут друг от друга до
шага 14. Не используйте магниты с какой-либо
иной целью.
ОСТОРОЖНО!
Не помещайте пальцы в монтажный фланец
насоса. Совместите канистру с отверстием
держателя и осторожно вдвиньте ее внутрь.
После
сцепления магнитов, устройство
само очень быстро завершит процесс
ввода в действие при условии правильного
использования
винтов с колпачками
размером 1/2 x 5 дюйма. Не помещайте
пальцы в монтажный фланец насоса. См.
последовательность действий на Рисунке 13.
ОПАСНО!
Убедитесь в том, что средства привода
(двигатель,
турбина, мотор и т.д.)
«заблокированы» или находятся в нерабочем
режиме, с тем чтобы их невозможно было
запустить во время проведения работ с
насосом.
СБОРКА НАСОСА
ПЛАСТИНА
АДАПТЕРА
КОРПУС
ВТУЛКА
ДЮЙМЫ ММ
0,245 6,223
0,242 6,147
РИСУНОК 11
ПЛАСТИНА АДАПТЕРА / РАСПОЛОЖЕНИЕ КОЖУХА,
ПОКАЗАН РАЗМЕР LL
ПОРТ B
КАНАВКА
ПЛАСТИНЫ
АДАПТЕРА
ПОРТ А
ВИД СО
СТОРОНЫ
ГОЛОВКИ
ПОРТ B
ПОРТ А
КАНАВКА
ПЛАСТИНЫ
АДАПТЕРА
