РАЗДЕЛ TSM 635.2 ВЫПУСК D СТРАНИЦА 10 ИЗ 13
ВРАЩЕНИЕ НАСОСА
Насос предназначен для работы в любом направлении. Рабочая
жидкость обычно подается к внутренней опорной шайбе и
втулкам, затем проходит через канавку к внешней опорной
шайбе. После этого жидкость поступает во втулку канистры и
обратно через полый вал и штифт промежуточной шестерни в
сторону приема насоса. Когда насос работает в противоположном
направлении, меняется направление потока, см. Рисунок 14.
РЕГУЛИРОВАНИЕ ТОРЦЕВОГО
ЗАЗОРА
Для размеров K-LS используется стандартный торцевой зазор
0,008 дюйма. Торцевые зазоры соответствуют вязкости до 2500
единиц SSU / 540 cSt (смазочное масло с классом вязкости SAE
40 при комнатной температуре). Более высокий класс вязкости
требует дополнительных зазоров. Как правило, торцевые
зазоры удваиваются при более высоком классе вязкости.
Для получения более конкретной информации относительно
торцевых зазоров для более высокого класса вязкости или
при работе в температурных условиях, превышающих 107°C
(225°F), свяжитесь с местным представителем компании Viking
или обратитесь на завод-производитель. Используйте один
или другой порядок действий для правильного регулирования
торцевого зазора при замене прокладок или повторной сборке
насоса.

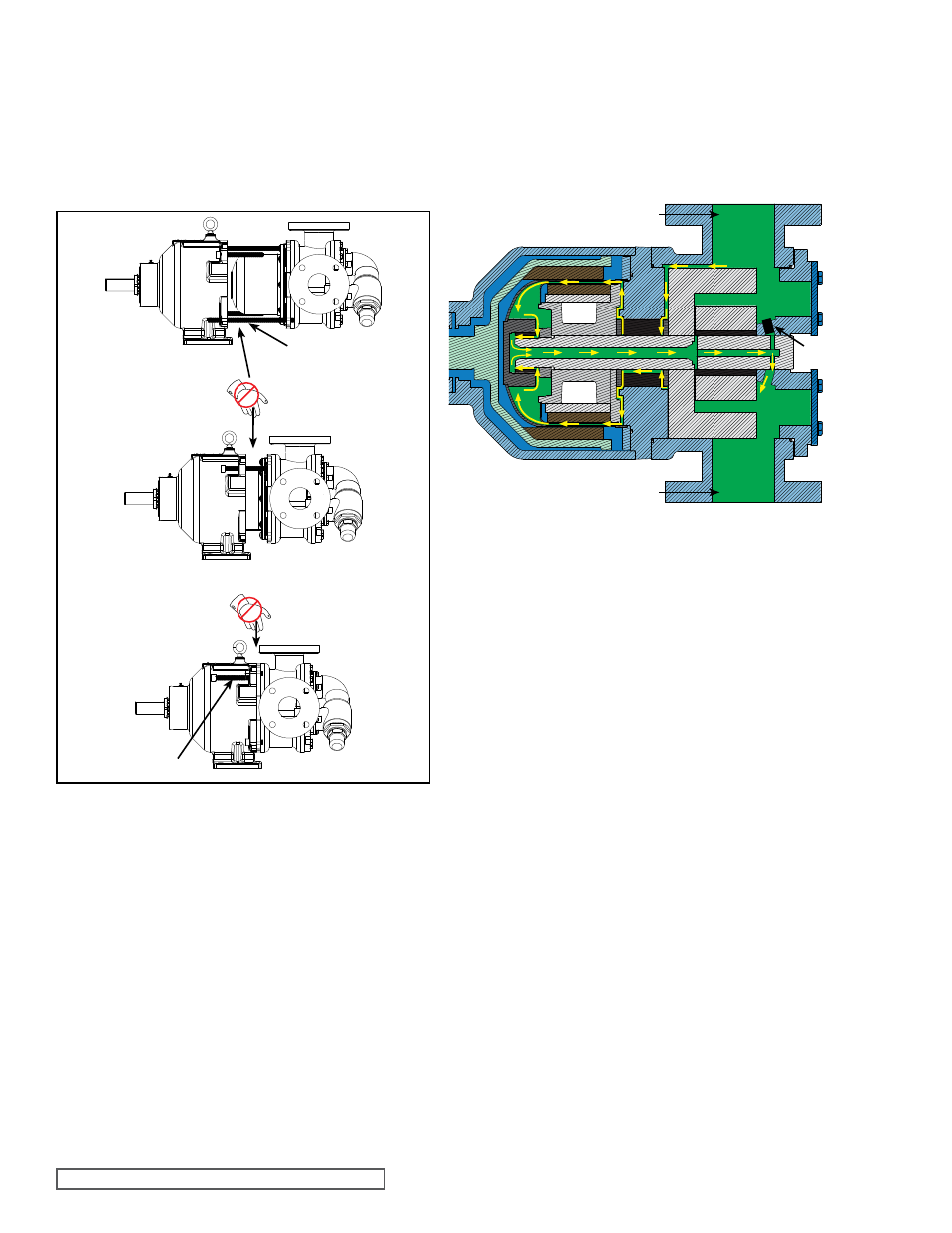

РИСУНОК 14
ЦИРКУЛЯЦИЯ ЖИДКОСТИ В УНИЕРСАЛьНОМ
НАСОСЕ С МАГНИТНЫМ ПРИВОДОМ
16. Проверьте канистру и убедитесь в том, что на нее не
налипли чужеродные частицы, которые могут повредить
насос.
Если это возможно, удерживайте насос с помощью
подвесного подъемного механизма, подводя канистру
к отверстию держателя. Развинтите винт с головкой,
убедившись в том, что конец винта совмещен с глухим
отверстием пластины адаптера. Прикрепите насос к
держателю четырьмя винтами с колпачками.
Убедитесь в том, что электропитание насоса
«Выключено». Убедитесь в том, что насос вращается
свободно, проворачивая лопасти вентилятора
двигателя или вал насоса.
15. Вставьте два винта с резьбой под головку и углублением
под ключ 1/2 x 5 дюймов в держатель, до тех пор пока
они полностью не выдвинутся для регулирования сборки
насоса, см. Рисунок 13. Для правильной установки блоков
насоса и держателя и в целях дополнительной безопасности
рекомендуется использовать 2 стержня с резьбой
(6-8 дюймов), прикрепленных с помощью диагонально
расположенных винтов пластины адаптера, и совмещенных
с соответствующими отверстиями на держателе.
РИСУНОК 13
ПОСЛЕДОВАТЕЛьНОСТь СБОРКИ НАСОСА
ВИНТ С КОЛПАЧКОМ
ПОМЕЩАТь ПАЛьЦЫ
ЗАПРЕЩЕНО
СТЕРЖЕНь С
РЕЗьБОЙ
ПОМЕЩАТь ПАЛьЦЫ
ЗАПРЕЩЕНО
ПОРТ ПОДАЧИ
ПОРТ ВСАСЫВАНИЯ
ЗАГЛУШКА
Этот рисунок приведен только для наглядности.
актическая конструкция насоса и расположение
отверстий могут быть другими
