Демонтаж, Насосы с механическим уплотнением, Опасно – Инструкция по эксплуатации Viking Pump TSM340.1: SG-10, SG-14
Страница 8
4 5
6 7
8 9
10
2
20 3
17
11
12
13
14
15
16
19
Серия TSM
340.1
Выпуск B
Стр. 8 из 13
ОПАСНО !
Прежде чем вскрыть какую-либо содержащую
жидкость камеру насоса VIKING, (насосная
камера, коллектор, соединительный узел
регулировочного колпачка предохранительного
клапана и т.п.) убедитесь в том, что:
1. Давление в камере было полностью
стравлено через входной или выходной
канал или иные подходящие для этого
отверстия или соединительные узлы.
2. Приводные устройства (электродвигатель,
турбопривод, бензиновый двигатель и
т.п.) были надежно «заблокированы» или
приведены в нерабочее состояние с тем,
чтобы исключить несанкционированный
пуск насоса в ходе проведения на нем
регламентных работ.
3. Вы
располагаете
сведениями
о
жидкости,
перекачиваемой
насосом,
и
проинструктированы
о
мерах
предосторожности, которые необходимо
соблюдать при работе с ней. В целях
усвоения этих мер приобретите необходимую
документацию, в которой содержатся
сведения о безопасности материала.
(MSDS = material safety data sheet).
Несоблюдение
указанных
выше
мер
безопасности может привести к серьезным
травмам или летальному исходу.
ДЕМОНТАЖ:
1. Снимите насос с двигателя или иного приводного
оборудования. Если насос установлен с помощью
кронштейна на ножках (монтаж В), снимите кронштейн
на ножках, так чтобы насос опирался на рабочую
поверхность.
2. Названия частей см. на рис. 3.
3. Перед демонтажем пометьте кронштейн (2) и корпус
(19), чтобы обеспечить правильность монтажа.
Вывинтите винты с головкой под ключ (20), чтобы
отделить кронштейн от корпуса насоса. Может
понадобиться постукивание по ушкам кронштейна
(где находятся винты с головкой под ключ) молотком с
мягким бойком, чтобы отделить кронштейн от корпуса.
4. Осмотрите уплотнительное кольцо (11) корпуса.
Замените при необходимости.
5. Выньте ведомый вал (13) в сборе с шестернёй из
насоса. Оставьте ведущий вал (12) и шестерню в
сборе на месте.
6. Чтобы снять шестерни (16) с валов, снимите оба
пружинных кольца (14) по обе стороны каждой
шестерни. Тогда шестерни должны легко сняться с
валов.
ПРИМЕЧАНИЕ: Под шестернёй находится маленький
штифт (15), который может выпасть из канавки при
снятии шестерён.
7. Осмотрите шестерни и валы для выявления износа.
Замените при необходимости.
№№
п/п
Наименование
детали
№№
п/п
Наименование
детали
№№
п/п
Наименование
детали
2
Кронштейн
8
Манжета
14
Серповидные пружинные кольца (4 штуки)
3
Подшипники (4 штуки)
9
Распорная втулка
15
Штифты шестерен (2 штуки)
4
Внешнее пружинное кольцо
10
Наружное пружинное кольцо
16
Шестерни (2 штуки)
5
Наружный подшипник
11
Уплотнительное кольцо
17
Штыри для регулировки соосности (2 шт.)
6
Держатель уплотнения
12
Ведущий вал
19
Корпус
7
УПЛОТНИТЕЛЬНОЕ КОЛЬЦО ДЛЯ
ДЕРЖАТЕЛЯ УПЛОТНЕНИЯ
13
Ведомый вал
20
Болты (4 штуки)

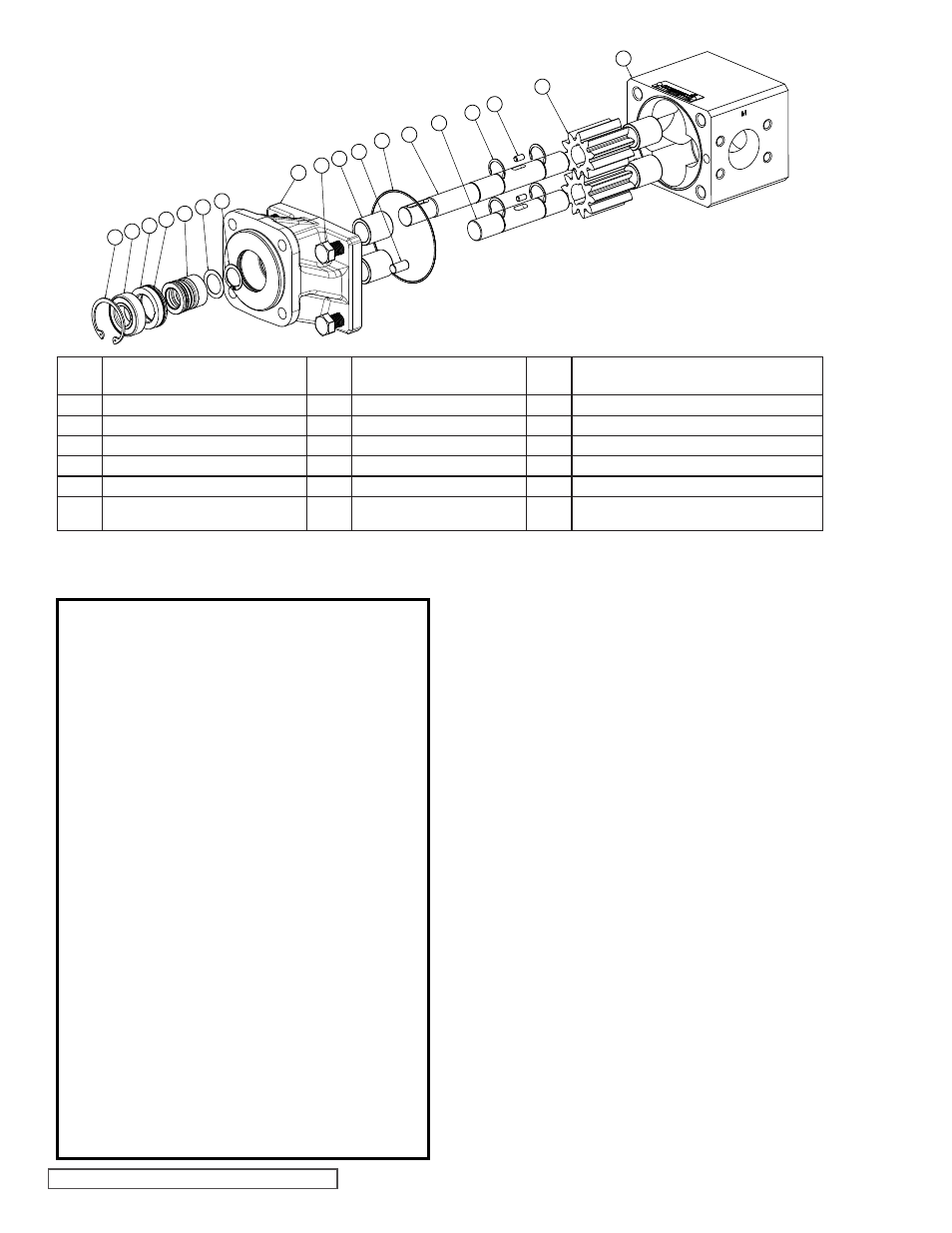

РИСУНОК 3
ПЕРСПЕКТИВНОЕ ИЗОБРАЖЕНИЕ – НАСОСЫ МОДЕЛЕЙ SG-410 И SG-414
НАСОСЫ С МЕХАНИЧЕСКИМ УПЛОТНЕНИЕМ (ДЕТАЛИРОВОЧНЫЙ ЧЕРТЕЖ)
НАСОСЫ С МЕХАНИЧЕСКИМ
УПЛОТНЕНИЕМ
