Серия TSM 340.1 Выпуск B Стр. 10 из 13
РАЗБОРКА КЛАПАНА СБРОСА
ИЗБЫТОЧНОГО ДАВЛЕНИЯ:
Перед разборкой пометьте взаимное расположение
клапана и крышки насоса, чтобы обеспечить
правильную повторную сборку.
1. Удалите колпачок клапана.
2. Измерьте и запишите величину длины выступающей
части регулировочного винта. Обратите внимание на
позицию, обозначенную буквой «А» на Рисунке 4.
3. Отверните контргайку и выкрутите регулировочный
винт таким образом, чтобы пружина давления
оказалась в полностью разгруженном положении.
4. Удалите из корпуса клапана крышку клапана,
направляющую пружины и тарельчатый клапан.
Очистите и осмотрите все детали клапана на
износ или повреждения, замените их в случае
необходимости.
СБОРКА КЛАПАНА СБРОСА
ИЗБЫТОЧНОГО ДАВЛЕНИЯ:
Выполните в обратном порядке процедуры, изложенные
в Разделе «Разборка клапана сброса избыточного
давления». Если клапан был снят для ремонта,
убедитесь, что после этого он был установлен на свое
первоначальное место. Колпачок регулировочного винта
клапана сброса избыточного давления всегда должен
быть направлен в сторону впускного канала насоса.
ОПАСНО !
Прежде чем вскрыть какую-либо содержащую
жидкость камеру насоса VIKING, (насосная
камера, коллектор, соединительный узел
регулировочного колпачка предохранительного
клапана и т.п.) убедитесь в том, что:
1. Давление в камере было полностью
стравлено через входной или выходной
канал или иные подходящие для этого
отверстия или соединительные узлы.
2. Приводные устройства (электродвигатель,
турбопривод, бензиновый двигатель и
т.п.) были надежно «заблокированы» или
приведены в нерабочее состояние с тем,
чтобы исключить несанкционированный
пуск насоса в ходе проведения на нем
регламентных работ.
3. Вы располагаете сведениями о
жидкости, перекачиваемой насосом,
и проинструктированы о мерах
предосторожности, которые необходимо
соблюдать при работе с ней. В целях
усвоения этих мер приобретите необходимую
документацию, в которой содержатся
сведения о безопасности материала.
(MSDS = material safety data sheet).
Несоблюдение
указанных выше мер
безопасности может привести к серьезным
травмам или летальному исходу.

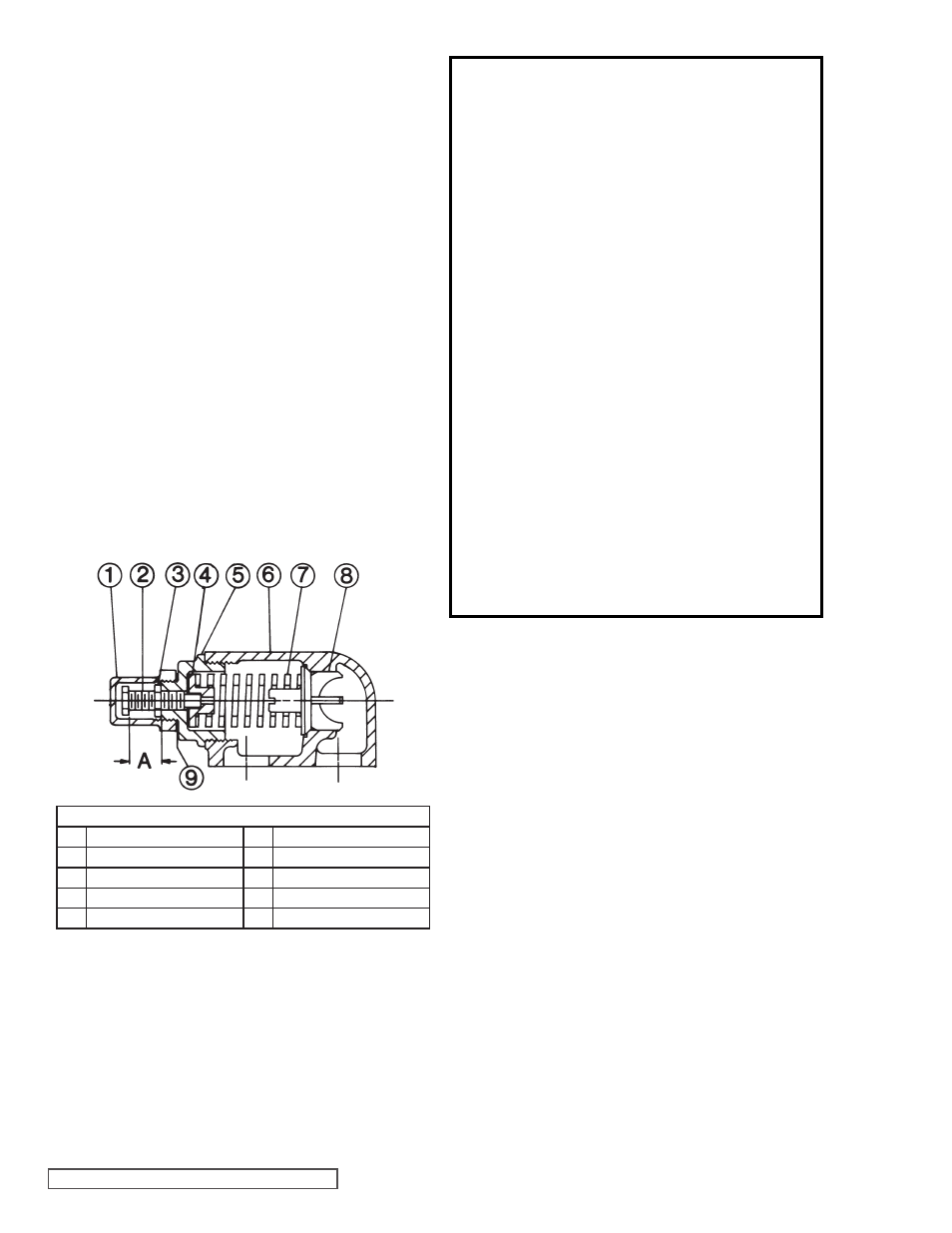

ПЕРЕЧЕНЬ ДЕТАЛЕЙ КЛАПАНА
1. Колпачок клапана 6. Корпус клапана
2. Регулировочный винт 7. Пружина клапана
3. Контргайка 8. Тарельчатый клапан
4. Направляющая пружины 9. Прокладка колпачка
5. Крышка клапана
КЛАПАН СБРОСА ИЗБЫТОЧНОГО
ДАВЛЕНИЯ:
РИСУНОК 4
3. Не прекращайте запрессовку втулки до тех пор, пока
она не займет надлежащее ей место. Выполнение
этой операции с прерыванием приведет к разрушению
втулки.
4. После установки проверьте втулку на отсутствие
трещин.
Втулки из угольного графита с дополнительным
армированием часто используются для работы в
условиях повышенных температур. Такие втулки должны
устанавливаться с использованием метода «горячей
посадки».
1. Нагрейте кронштейн для промежуточного зубчатого
колеса до температуры 750ºF (~4000С).
2. Установите холодную втулку при помощи пресса.
3. Если нет возможности нагреть кронштейн до
температуры 750ºF (~4000С), то можно установить
втулку при температуре 450ºF (~2300С). Однако
следует учесть, что чем ниже температура, тем
большая вероятность растрескитвания втулки.
Проконсультируйтесь у изготовителя по конкретным
вопросам использования изделия при высоких
температурах.
