Насосы с манжетным уплотнением – Инструкция по эксплуатации Viking Pump TSM340.1: SG-10, SG-14
Страница 6
4
8
2
20
3
11
17 12
14 13
15
16
19
Серия TSM
340.1
Выпуск B
Стр. 6 из 13

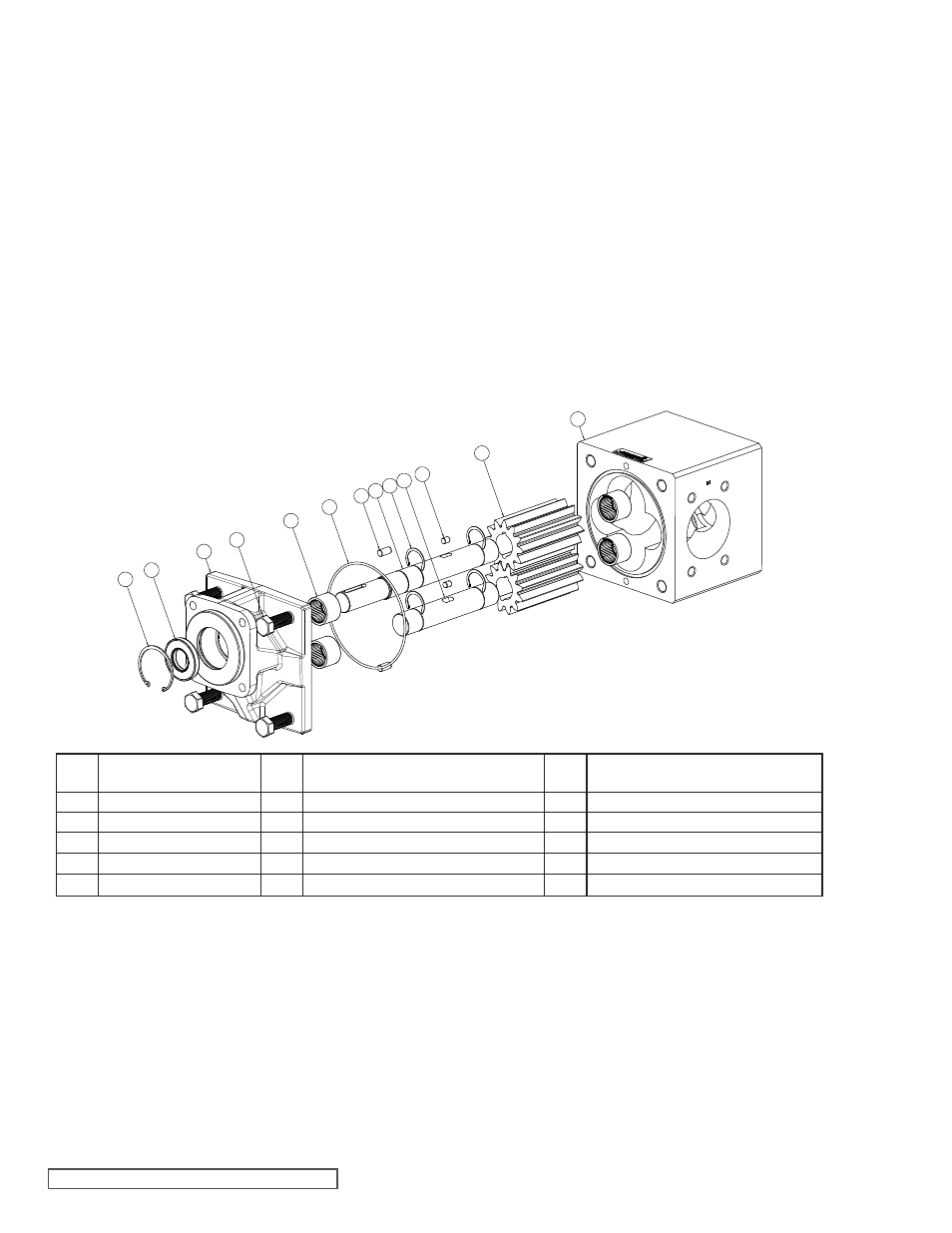

РИСУНОК 2
ПЕРСПЕКТИВНОЕ ИЗОБРАЖЕНИЕ – НАСОСЫ МОДЕЛЕЙ SG-10 И SG-14 С МАНЖЕТНЫМ УПЛОТНЕНИЕМ
(ДЕТАЛИРОВОЧНЫЙ ЧЕРТЕЖ)
НАСОСЫ С МАНЖЕТНЫМ
УПЛОТНЕНИЕМ
№№
п/п
Наименование
детали
№№
п/п
Наименование
детали
№№
п/п
Наименование
детали
2
Кронштейн
12
Ведущий вал
17
Штыри для регулировки соосности (2 шт.)
3
Подшипники (4 штуки)
13
Ведомый вал
19
Корпус
4
Внешнее пружинное кольцо
14
Серповидные пружинные кольца (4 штуки)
20
Болты (4 штуки)
8
Манжета
15
Штифты шестерен (2 штуки)
11
Уплотнительное кольцо
16
Шестерни (2 штуки)
Выполнение перечисленных ниже указаний поможет
обеспечить длительный период эксплуатации изделия.
ЧИСТКА НАСОСА: Всегда содержите насос в
максимально возможной чистоте. Это упростит
проведение проверочных мероприятий, регулировочных
и ремонтных работ.
ХРАНЕНИЕ: Если возникла необходимость отправить
насос на хранение, или если он не эксплуатируется в
течение шести и более месяцев, то он должен быть
осушен, а все его внутренние детали должны быть
покрыты легким маслом. В целях циркуляции масла
в полостях насоса корпорация «Viking» рекомендует
осуществлять вручную полную прокрутку вала насоса
через каждые 30 дней хранения. Перед пуском насоса
в эксплуатацию после хранения осуществите протяжку
всех его болтовых соединений.
ИНСТРУМЕНТ, РЕКОМЕНДУЕМЫЙ ДЛЯ РЕМОНТА: Для
проведения надлежащего ремонта шестеренных насосов
серии SG-10 и SG-14 необходимо постоянное наличие
следующего инструмента. Данные инструменты должны
дополнять типовой набор инструментов механика,
включающий такие, как набор ключей с открытым
зевом, плоскогубцы, отвертки и т.п. Большинство
рекомендуемых инструментов может быть закуплено
в магазинах технических товаров или автоиобильных
запасных частей и инструментов.
1. Молоток с мягким бойком
2. Щипцы для снятия пружинных колец
3. Оправочный пресс
4. Комплект для съема подшипникв
