Серия TSM 340.1 Выпуск B Стр. 4 из 13
2. После подсоединения трубопроводов еще раз
проверьте соосность конструкции.

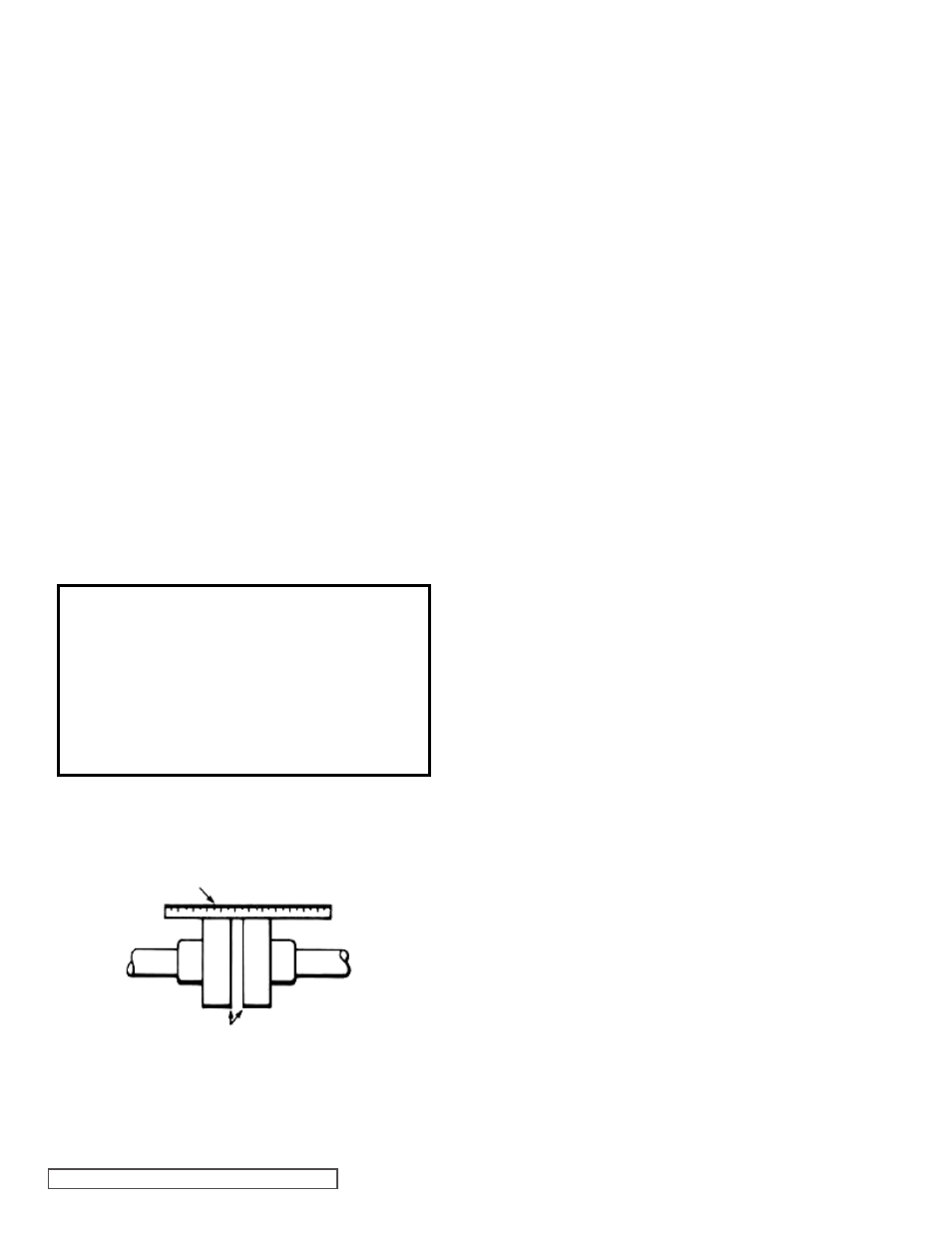

ВОСПОЛЬЗУЙТЕСЬ ПРЯМОЙ РЕЙКОЙ.
ЭТИ ПОВЕРХНОСТИ ДОЛЖНЫ БЫТЬ
ПАРАЛЛЕЛЬНЫМИ
ПРОВЕРЬТЕ ЗАЗОР МЕЖДУ ЭТИМИ ПОВЕРХНОСТЯМИ
ПРИ ПОМОЩИ НУТРОМЕРА ИЛИ КАЛИБРОВОЧНОГО
ЩУПА, ЧТОБЫ УБЕДИТЬСЯ В ТОРЦЕВЫЕ ПОВЕРХНОСТИ
СОЕДИНЯЕМЫХ ЭЛЕМЕНТОВ ПАРАЛЛЕЛЬНЫ И
НАХОДЯТСЯ НА ОДИНАКОВОМ РАССТОЯНИИ ДРУГ ОТ
ДРУГА.
РИСУНОК 1
ОПАСНО!
Перед началом эксплуатации насоса
убедитесь в том, что все защитные
приспособления привода находятся на
местах.
Неправильно установленные защитные
устройства могут привести к серьезным
травмам или летальному исходу.
3. Типовые насосы серии SG спроектированы для
использования с соединительными муфтами типа
«челюсть», которые не передают осевую нагрузку на
вал насоса. Использование соединительных муфт
неподходящего класса может привести к повреждению
внутренних деталей конструкции.
4. При монтаже соединительных муфт не используйте
воздействий ударного или нажимного типа. Такие
воздействия могут привести к повреждению внутренних
деталей конструкции. Если соединительная муфта
не надевается на вал, осмотрите саму муфту, вал и
шпонку на отсутствие заусенцев, зазубрин и удалите
их при наличии.
5. Если насос приводится в действие ременной или
зубчатой передачей, необходимо конкретизировать
величину консольной нагрузки.
6. После установки насоса и монтажа соединительной
муфты рекомендуется влить в насос через входной
канал легкое масло и провернуть его вал вручную,
чтобы убедиться в свободном вращении последнего.
СООСНОСТЬ:
После монтажа проверьте соосность конструкции.
1. Если конструкция обладает гибким соединительным
устройством, удалите все его защитные
приспособления или кожухи и проверьте соосность
соединяемых пар. Прямая рейка, приложенная
к верхним, нижним и боковым поверхностям
соединения, должна лежать ровно на обеих кромках.
Смотри Рисунок 1.
ТРУБОПРОВОДЫ И ШЛАНГИ:
Причиной многих проблем, возникающих в процессе
перекачки жидкостей, является засорение трубопроводов.
В идеале, диаметр трубопровода должен быть
максимальным, а длина трубопровода - минимальной.
Перед прокладкой и установкой трубопровода уделите
внимание следующим моментам:
1. Никогда не используйте трубы меньшего диаметра,
чем диаметр входного и выходного каналов насоса.
Иногда для снижения потери на входе рекомендуется
использовать трубопровод большего диаметра, чем
диаметр каналов насоса.
2. Перед установкой трубопровода убедитесь, что его
внутренняя полость свободна от грязи и посторонних
предметов.
3. Если на пути прокладки трубопровода к каналу
входа насоса встречается препятствие, обойдите это
препятствие, а не проводите трубопровод над ним.
Проведение трубопровода над препятствием может
привести к образованию в нем воздушных раковин.
Там, где это практически возможно, прокладывайте
трубопровод под уклоном. Это поможет избежать
возникновения воздушных или жидкостных раковин.
Наличие на линии впуска воздушных раковин
затрудняет заливку насоса.
4. При прокладывании любого трубопровода вопрос
установки фильтров на линии входа в насос требует
особого внимания. Фильтры не допускают попадания
в насос посторонних предметов. Размер ячеек
или перфорационных отверстий фильтра должен
быть достаточно большим, чтобы не создавалось
избыточное падение давления в системе, но, в то же
время, и достаточно мелким, чтобы защищать насос.
Использование фильтров приобретает особенно
важное значение.при запуске системы, т.к. они
помогут очистить ее от сварной окалины, отложений
на врутренних стенках труб и прочих посторонних
предметов.
5. На выходе из насоса должен быть установлен клапан
сброса избыточного давления. Смотри Раздел
«Монтаж. Общие положения», стр.3, пункт 4.
6. Насос не должен использоваться в качестве опоры
трубопровода. Для восприятия весовой нагрузки
трубопровода должны использоваться подвесные
кронштейны, опоры, стойки и т.п.
7. При подсоединении трубопровода к насосу его
весовая нагрузка не должна переноситься на корпус
насоса.
Использование методов «искривления» или
«подтягивания» трубопровода при подсоединении к
насосу может привести к деформации трубопровода,
возможному нарушению соосности системы, а
также к более быстрому изному оборудования.
Не используйте насос для исправления ошибок,
возникших при прокладке трубопровода или монтаже
системы.
8. Все узлы соединения трубопроводной системы
должны быть герметичными; жидкий герметизатор
резьбовых соединений поможет надежно
загерметизировать резьбовые соединения
трубопровода. Негерметичные соединения приводят
