ХТ-1001-ХХХ
ХТ-1002-ХХХ
САУДАЛЫҚ ТОҢАЗЫТҚЫШТАР
Қосымша

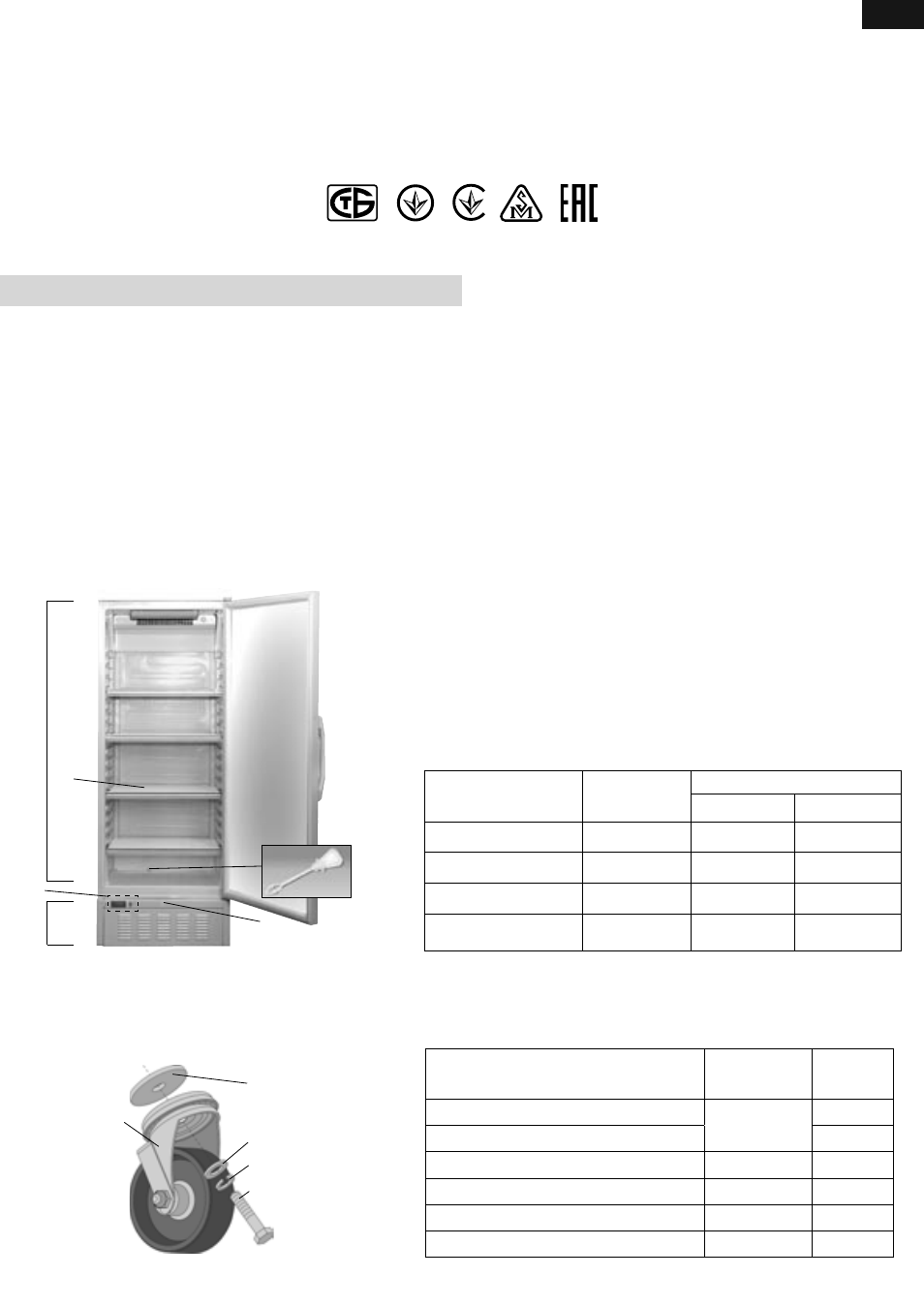

1 сурет
I — негізі;
II — басқару блок (кейбір орындалымдарда қаралған);
III — камера;
IV — құлып
Кесте 1 - Жиынтықтар
2 сурет
5
4
1
3
2
1 Т О Н А З Ы Т Қ Ы Ш Т Ы Ң С И П А Т ТА М А С Ы
1.1 Тоңазытқыш, тағамдарды салқындатуға, салқындаған жас
тағамдармен сусындарды камерада III сақтауға, 1 суретіне сəйкес
сақтауға жəне көрсетуге арналған. Тоңазытқыштың төменгі жағында
негізі I тоңазытқыш агрегатымен орналасқан.
Жеткізіп беру жиынтығына кіреді: жиынтықтыр 1, 2 суреттеріне
жəне 1, 2 кестесіне сəйкес.
Тоңазытқышта (моделімен орындалуына қарай) қаралған:
— басқару блок II. Ол температура реттеумен көрсеткіштерді
бейнелеуге арналған, 1 суреттеріне сəйкес;
— дөнгелекті бұрамалы тіреулер, тоңазытқышты қозғалтуға оңай
болу үшін (жиынтығында 2 кестесімен 2 суретіне сəйкес).
Тоңазытқыштың есігін құлыптап қоюға болады. Ол есіктің астында
орналсқан.
1.2 Тоңазытқышты пайдаланатын қоршаған ортаның температу-
расы плюс 10 плюс 43
0
С дейін болуға тиіс.
1.3 Тоңазытқыштың басты техникалық мінездемелері 3 кестесінде
келтірілген.
Тоңазытқышты төмендегі нəрселерсіз пайдалануға
ТЫЙЫМ
САЛЫНАДЫ:
— желдеткішті жауып тұратын панелсіз;
— компрессорды жауып тұратын торсыз;
— конденсаторды жауып тұратын панелсіз.
1.4 Қысқа тұйықталудан қорғау 2 сөндіргішінде қаралған, 5 суретіне
сəйкес. Қорғау іске қосылғанда жəне тоңазытқыш автоматикалық түрде
сөнгенде сервистік қызметке хабарласыңыз.
1.5 Бұрамалы дөнгелекті тіреулерді орнату үшін:
— монтаждық бөлшектерді жинау керек, 2 суреті жəне 2 кестесіне
сəйкес;
— екі алдынғы тіреуді бұрап суырып алу керек, 6 суретіне
сəйкес;
— босатылған жырыққа бұрамалы дөнгелекті тіреулерді тежегі-
шімен (клавишасында «STOP» деген жазуы бар, 3 суретіне сəйкес)
орнату керек: жырыққа тіреуде орнатылған болтты 5 кіргізіңіз, сонан
соң тірелгенше бұраңыз;
— бұрамалы дөнгелекті тіреулерді тежегішке орнатыңыз, «STOP»
деген жазуы бар клавишаға аяғыңызбен басып, екі тіреуді кезектеп;
— екі артқы тіреуді суырып алу керек, 6 суретіне сəйкес;
— босаған жырыққа болттармен бұрамалы дөнгелекті тіреулерді
орнатыңыз.
БАЙҚАҢЫЗ! Жарақат алмас үшін дөнгелекті бұрамалы
тіреулерді тежегішке орнатқанда немесе одан түсіргенде абай
болыңыз.
Тоңазытқышты қозғау үшін алдынғы дөнгелекті тіреулерді, тетіктің
бағытына қарай аяқпен клавишаны басып, 3 суретіне сəйкес, тежегіш-
тен түсіру керек.
Кесте 2 - Дөнгелекті бұрамалы тіреулердің жеткізу жиынтығы
жабдықтары (кейбір орындаулардың жеткізу жиынтығына кіреді)
Атауы
1 суретіндегі
позиция нөмірі
Тоңазытқышқа саны, дана
ХТ-1001-ХХХ
ХТ-1002-ХХХ
Сөре
1
5
4
Ерш
2
1
1
Құлптың кілті
—
2
2
Есікті өзгертіп ілу үшін
серіппе
—
1
1
Атауы
2 суретіндегі
позиция
нөмірі
Саны,
дана
Дөнгелекті бұрамалы тіреу
1
2
Дөнгелекті бұрамалы тіреу тежегішімен
2
Шайба
2
4
Шайба 10.01.08кп0112 ГОСТ 11371-78
3
4
Шайба 10.65 Г 0112 ГОСТ 6402-70
4
4
Болт М10-6gх30.58.0112 ГОСТ 7805-70
5
4
2
1
I
III
II
IV
003
1003
001
