1
RUS
Информация для предварительного ознакомления. Официальной информацией изготовителя не является Информация для предварительного ознакомления. Официальной информацией изготовителя не является
ХТ-1001-ХХХ
ХТ-1002-ХХХ
ХОЛОДИЛЬНИКИ ТОРГОВЫЕ
Приложение

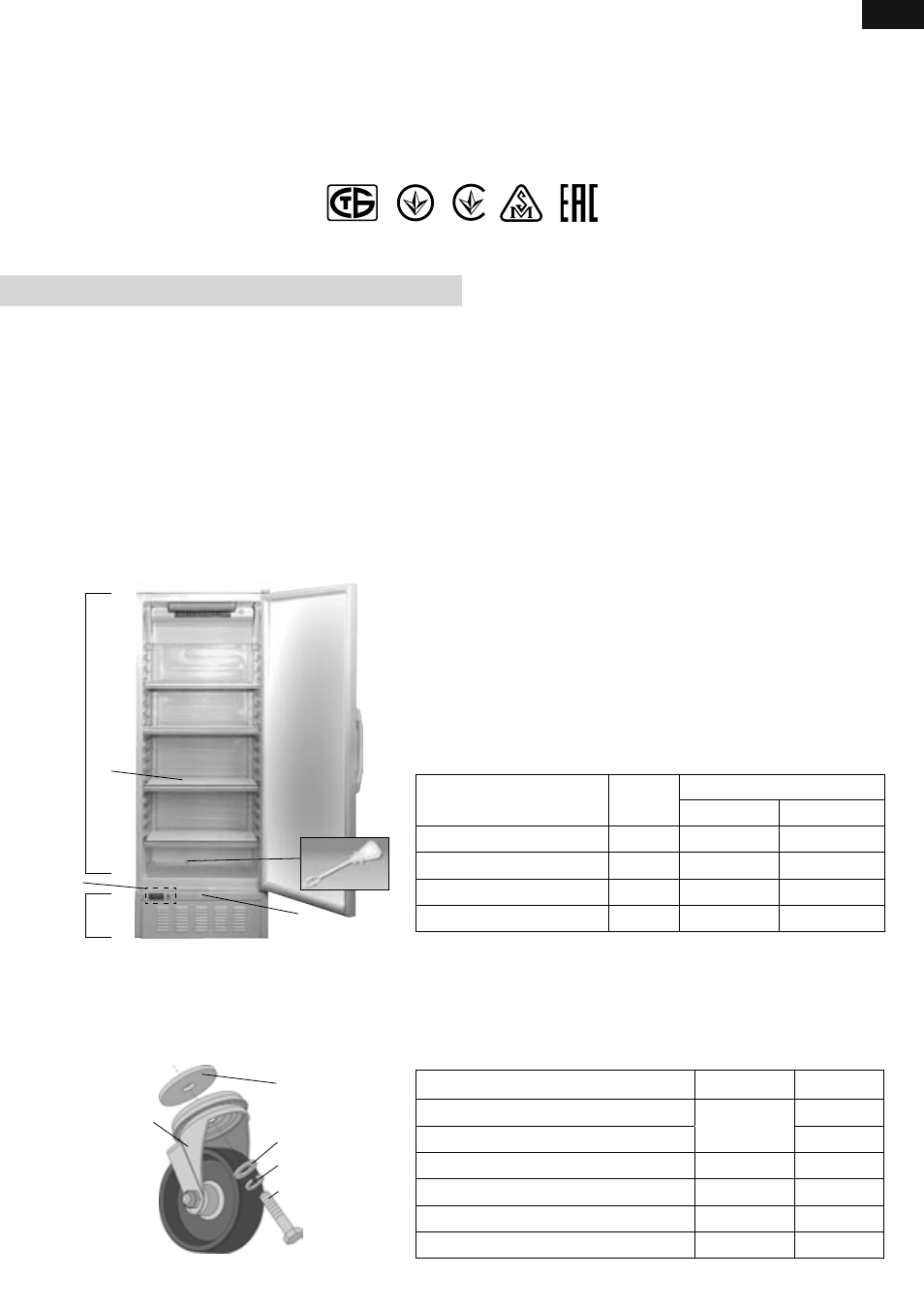

Рисунок 1
I — основание;
II — блок управления (предусмотрен в некоторых
исполнениях модели);
III — камера;
IV — замок
Таблица 1 — Комплектующие
Наименование
Номер поз.
на рис. 1
Количество для холодильника, шт.
ХТ-1001-ХХХ ХТ-1002-ХХХ
Полка 1 5 4
Ерш 2 1 1
Ключ замка — 2 2
Пружина для перенавески двери — 1 1
Наименование
Номер поз.
на рис. 2
Количество,
шт.
Опора колесная поворотная
1
2
Опора колесная поворотная с тормозом 2
Шайба 2 4
Шайба 10.01.08кп0112 ГОСТ 11371-78 3 4
Шайба 10.65 Г 0112 ГОСТ 6402-70 4 4
Болт М10-6gх30.58.0112 ГОСТ 7805-70 5 4
Таблица 2 - Комплект принадлежностей опор колесных поворотных
(входит в комплект поставки некоторых исполнений)
Рисунок 2
5
4
1
3
2
1 О П И С А Н И Е ХО Л О Д И Л Ь Н И К А
1.1 Холодильник в соответствии с рисунком 1 предназначен для
охлаждения, хранения и демонстрации охлажденных пищевых продук-
тов и напитков в камере III. В нижней части холодильника расположено
основание I с холодильным агрегатом.
В комплект поставки входят: комплектующие в соответствии с ри-
сунками 1, 2 и таблицами 1, 2.
В холодильнике (в зависимости от исполнения модели) пред-
усмотрены:
— блок управления II в соответствии с рисунком 1, который предна-
значен для регулировки температуры и отображения показаний;
— опоры колесные поворотные, предназначенные для удобства
перемещения холодильника (в комплекте в соответствии с таблицей 2
и рисунком 2).
Дверь холодильника можно закрыть на замок, расположенный под
дверью в соответствии с рисунком 1.
1.2 Эксплуатировать холодильник необходимо при температуре
окружающей среды от плюс 10 0 С до плюс 43 0 С.
1.3 Основные технические характеристики холодильника при-
ведены в таблице 3.
ЗАПРЕЩАЕТСЯ эксплуатировать холодильник без:
— панели, закрывающей вентилятор;
— сетки, закрывающей компрессор;
— панели, закрывающей конденсатор.
1.4 Защита от короткого замыкания предусмотрена в выключа-
теле блока управления. При срабатывании защиты и автоматическом
отключении холодильника следует обратиться в сервисную службу.
1.5 Для установки опор колесных поворотных необходимо:
— собрать монтажные части в соответствии рисунком 2 и с
таблицей 2;
— вывернуть две передние опоры холодильника;
— в освободившиеся отверстия установить опоры колесные по-
воротные с тормозом (с надписью «STOP» на клавише в соответствии
с рисунком 3): ввести в отверстие болт 5 в соответствии с рисунком 2,
установленный в опоре, и завернуть до упора;
— установить опоры колесные поворотные на тормоз, нажав ногой
на клавишу с надписью «STOP» поочередно на обеих опорах;
— вывернуть две задние опоры холодильника;
— в освободившиеся отверстия установить и закрепить болтами две
опоры колесные поворотные.
ВНИМАНИЕ! Будьте осторожны при установке опор колесных
поворотных на тормоз и при снятии их с тормоза во избежание
травмы.
2
1
I
III
II
IV
003 1003 001
