ХТ-1001-ХХХ
ХТ-1002-ХХХ

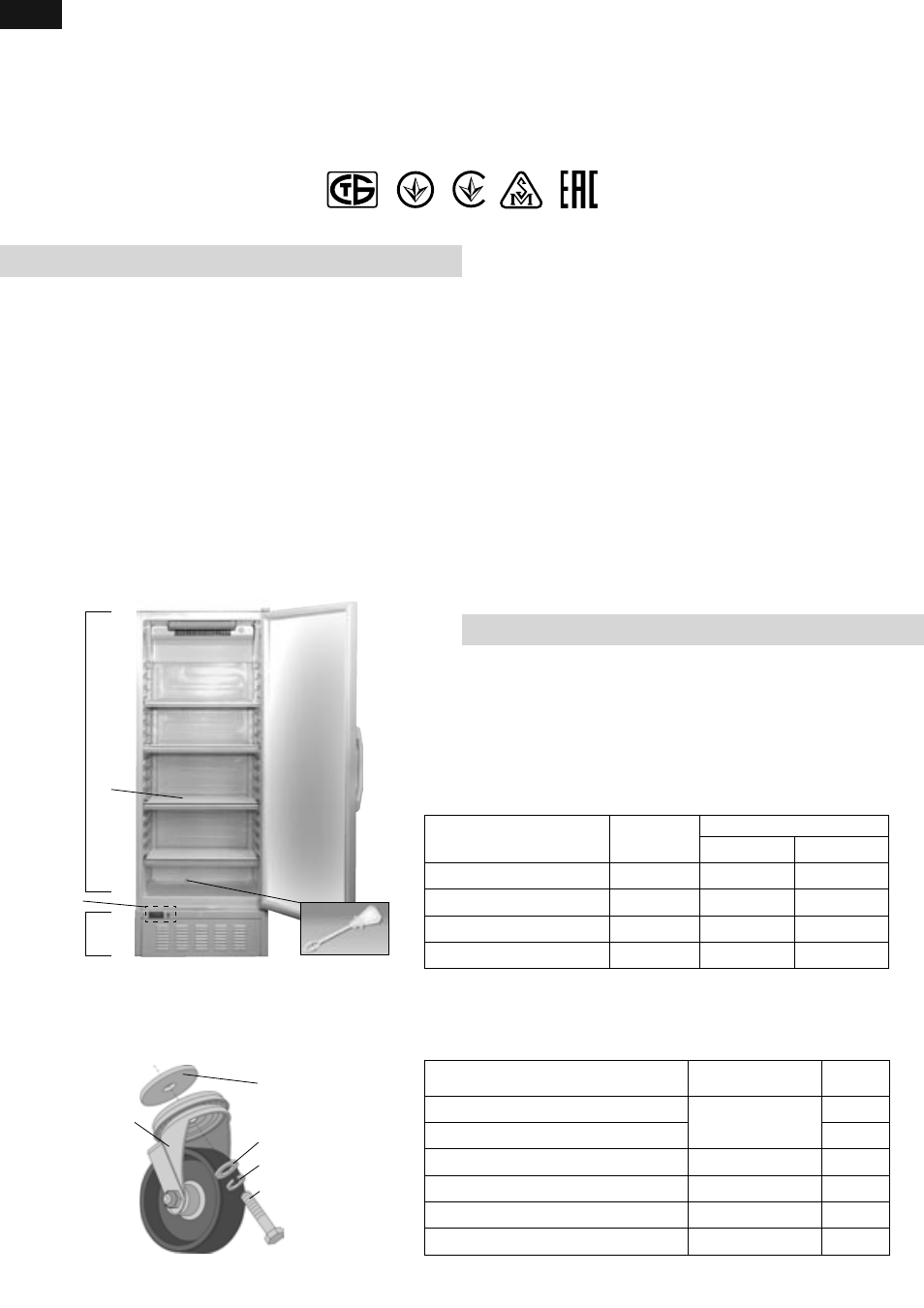

1 rasmi
I — asos;
II — boshqaruv bloki (ba’zi ijrolarda ko‘zda tutilgan);
III — kamera
2
1
I
III
II
Jadvali 1 – Butlovchi buyumlar
Jadvali 2 - G‘ildirakli aylanma tayanchlar qismlarining to‘planmasi (ba’zi
ijrolarning yetkazib berish to‘plamiga kiradi)
2 rasmi
5
4
1
3
2
1 S O V U TG I C H N I N G TAV S I F I
1.1 Sovutgich 1 rasmiga muvofiq oziq-ovqat mahsulotlarini va ichimlik-
liklarni sovutish hamda III kamerada sovutilgan oziq-ovqat mahsulotlarini va
ichimlikliklarni namoyish etish uchun mo‘ljallangandir. Sovutgichning pastki
qismida sovutish agregati mavjud I asosi joylashgandir.
Yetkazib berish to‘planmasiga: 1, 2 rasmlari va 1, 2 jadvallariga muvofiq
butlovchi qismlar kiradi.
Sovutgichda (rusumi ijrosiga bog‘liq xolda) quyidagilar ko‘zda tutilgan:
— 1 rasmiga muvofiq haroratni boshqarish va ko‘rsatkichlarni aks ettirish
uchun mo‘ljallangan II boshqaruv bloki;
— g‘ildirakli aylanma tayanchlar, sovutgichni ko‘chirib yurish qulayligi
uchun mo‘ljallangan (2 jadvali va 2 rasmiga muvofiq to‘planmada).
Sovutgich eshigini uning ostida joylashgan qulfga yopish mumkin.
1.2 Sovutgichdan plus 10
0
C dan plus 43
0
C gacha bo‘lgan atrof-muhit
haroratida foydalanish lozim.
1.3 Sovutgichning asosiy texnik xususiyatlari 3 jadvalida keltirilgan.
Sovutgichdan quyidagilarsiz foydalanish
TA’QIQLANADI:
— pirpirakni yopib turuvchi panel;
— kompressorni yopib turuvchi to‘r;
— kondensatorni yopib turuvchi panel.
1.4 Qisqa tutashuvdan himoya 5 rasmiga muvofiq 2- yoqib-o‘chirish mo-
slamasida ko‘zda tutilgandir. Himoya ishga tushishi va sovutgichning avtomat
ravishda o‘chib qolishi holatida servis xizmatiga murojaat qilish lozim bo‘ladi.
1.5 G‘ildirakli aylanma tayanchlarni o‘rnatish uchun quyidagilarni
bajarish lozim:
— 2 rasmiga va 2 jadvaliga muvofiq detallarni yig‘ish;
— 6 rasmiga muvofiq ikki old tayanchlarni burab chiqarish;
— bo‘shagan teshiklarga g‘ildirakli aylanma tayanchlarni tormozi bilan
(3 rasmiga muvofiq klavishasidagi «STOP» yozuvi bilan) o‘rnatish: tayanchda
o‘rnatilgan 5-boltni teshikka kiritish va oxirigacha burab qo‘yish;
— ikkala tayanchlarda navbat bilan «STOP» yozuviga ega klavishani oyoq
bilan bosib, g‘ildirakli aylanma tayanchlarni tormozga qo‘yish;
— 6 rasmiga muvofiq ikki orqa tayanchlarni burab chiqarish;
— bo‘shagan teshiklarga g‘ildirakli aylanma tayanchlarning ikkitasini
o‘rnatish va boltlar bilan mahkamlab qo‘yish.
DIQQAT! Shikastlanishning oldini olish uchun g‘ildirakli aylanma
tayanchlarni tormozga qo‘yish paytida va ularni tormozdan olish
vaqtida ehtiyot bo‘ling.
Sovutgichni yurgizish uchun 3 rasmiga muvofiq chiziq yo‘nalishida kl-
avishaga oyoq bilan bosib, g‘ildirakli aylanma tayanchlarni tormozdan olish
kerak bo‘ladi.
Sovutgichning ish paytidagi turg‘unligini ta’minlash uchun «STOP»
yozuviga ega klavishaga oyoq bilan bosib, g‘ildirakli aylanma tayanchlarni
tormozga qo‘yish lozim.
2 S O V U TG I C H I S H I N I B O S H QA R I S H
2.1 SOVUTGICHNI YOQISH/O‘CHIRISH (boshqaruv blokisiz)
2.1.1 Sovutgichni (boshqaruv blokisiz) elektr tarmog‘iga ulashdan avval
uning eshigini ochish va haroratni boshqarish dastagining (bundan keyin -
dastak) “2” bo‘linmasini 4 rasmiga muvofiq ko‘rsatgich bilan moslashtirish
lozim. Sovutgich eshigi yopiladi.
2.1.2 Sovutgichni elektr tarmog‘iga ulanadi: quvvat yetkazish shnuri ayrisi
rozetkaga tiqiladi. Sovutgichda havo aylanishini ta’minlab beruvchi o‘rnatilgan
SAVDO SOVUTGICHLARI
Nomi
1 rasmidagi
o‘rni raqami
Sovutgich uchun adadi, dona
ХТ-1001-ХХХ
ХТ-1002-ХХХ
Tokcha
1
5
4
Simcho‘tka
2
1
1
Qulf kaliti
—
2
2
Eshikni qayta ilish uchun prujina
—
1
1
Nomi
2 rasmidagi o‘rni
raqami
Adadi,
dona
G‘ildirakli aylanma tayanch
1
2
G‘ildirakli aylanma tayanch tormozi bilan
2
Shayba
2
4
Shayba 10.01.08kp0112 GOST 11371-78
3
4
Shayba 10.65 G 0112 GOST 6402-70
4
4
Bolt М10-6gх30.58.0112 GOST 7805-70
5
4
