ХТ-1001-ХХХ
ХТ-1002-ХХХ

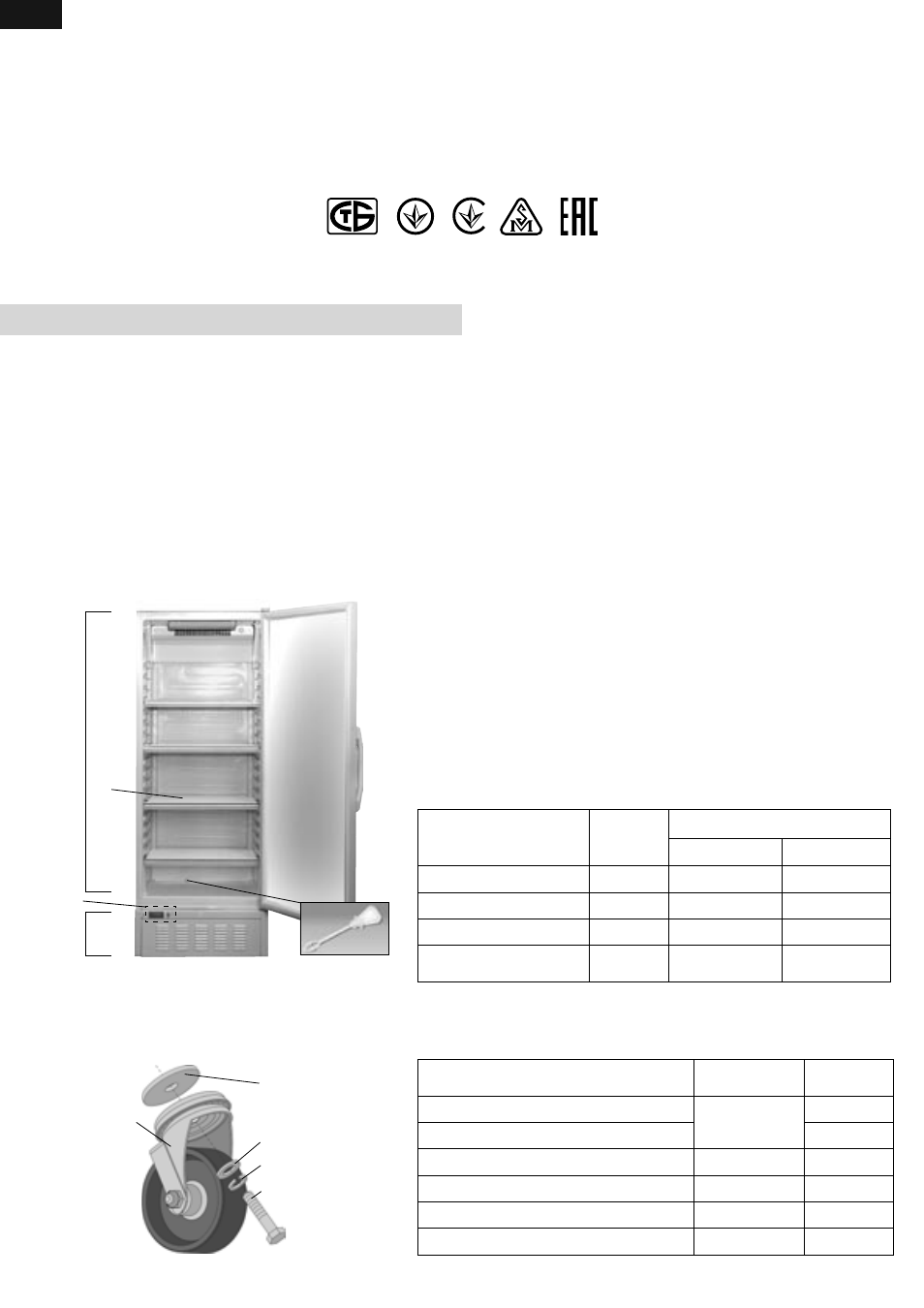

Şəkil 1
I — bünövrə
II — idarəetmə bloku (bəzi modellərdə var)
III — kamera
2
1
I
III
II
Şəkil 2
5
4
1
3
2
1 S O Y U D U C U N U N T Ə S V İ R İ
1.1 Şəkil 1-ə uyğun olaraq soyuducu III kamerada qida məhsullarının
və içkilərin soyudulması, saxlanılması və nümayişi üçün nəzərdə
tutulmuşdur. Soyuducunun aşağı hissəsində soyutma aqreqatı ilə I bünövrə
yerləşdirilmişdir.
Çatdırılma dəstinə daxildir: 1, 2 cədvəlinə və şəkil 1, 2-yə uyğun olaraq
komplektləşdiricilər.
Soyuducuda (modeldən asılı olaraq) aşağıdakılar nəzərdə
tutulmuşdur:
— şəkil 1-ə uyğun olaraq temperaturun tənzimləməsi və göstəricilərin
təsviri üçün nəzərdə tutulmuş II idarəetmə bloku;
— dönən çarx dayaqlar (komplektdə cədvəl 2 və şəkil 2-ə uyğun olaraq)
soyuducunun yerdəyişməsinin rahatlığı üçün nəzərdə tutulub.
Soyuducunun qapısını qapının altında yerləşən qıffılla bağlama olar.
1.2 Soyuducunu ətraf mühitin müsbət 10
0
С dərəcədən müsbət 43
0
С
dərəcəyə qədər temperaturda istismar etmək lazımdır.
1.3 Soyuducunun əsas texniki xarakteristikası 3 cədvəlində qeyd
edilib.
Soyuducunu aşağıdakılar olmadan istismar etmək
QADAĞANDIR:
— ventilyatoru bağlayan panellər;
— kompressoru bağlayan tor;
— kondensatoru bağlayan tor.
1.4 Qısa qapanmadan müdafiə şəkil 5-ə uyğun olaraq söndürmə
düyməsi 2-də nəzərdə tutulub. Soyuducunnun müdafiəsinin işləməsi və ya
avtomatik sönməsi zamanı servis xidmətinə müraciət etmək lazımdır.
1.5 Dönən çarx dayaqlarının quraşdırılması üçün aşağıdakılar
lazımdır:
— cədvəl 2 və şəkil 2-ə uyğun olaraq montaj hissələri toplamaq;
— şəkil 6-a uyğun olaraq iki ön dayaqları açmaq;
— azad edilmiş dəliklərə tormozlu dönən çarx dayaqlarını quraşdırmaq
(şəkil 3-ə uyğun olaraq “STOP” yazısı ilə klavişdə): dəliyə dayaqda
quraşdırılmış bolt 5-i salmaq və sonadək bağlamaq;
— hər iki dayaqda növbə ilə “STOP” yazısı ilə klavişə basaraq dönən
çarx dayaqlarını tormoza quraşdırmaq;
— şəkil 6-a uyğun olaraq iki arxa dayaqı çevirmək;
— azad edilmiş dəliklərə Dönən çarx dayaqlarının iki dayağını boltlarla
quraşdırmaq və bərkitmək.
DİQQƏT! Dönən çarx dayaqlarının tormozlarının quraşdırılması və
onların çıxarılması zamanı travma almamaq üçün ehtiyatlı olun.
Soyuducunun yerinin dəyişilməsi üçün şəkil 3-ə uyğun olaraq ay-
aqla ox istiqamətində klavişə basaraq çarxların ön dayağını tormozdan
çıxarmaq lazımdır.
İşləməsi zamanı soyuducunun dayanıqlı vəziyyəti üçün ayaqla “STOP”
yazısı ilə klavişə basaraq çevrilən çarıx dayaqlarını tormozda quraşdırmaq
lazımdır.
TİCARƏT SOYUDUCULARI
Əlavə
Adı
Şəkil 1-də
mövqe
nömrəsi
Soyuducu üçün miqdarı, ədəd
ХТ-1001-ХХХ
ХТ-1002-ХХХ
Rəf
1
5
4
Şotka
2
1
1
Qıfılın açarı
—
2
2
Qapının təkrar asılması
üçün prujin
—
1
1
Cədvəl А 1 – Komplektləşdiricilər
Cədvəl 2 – Dönən çarx dayaqlarının ləvazimatı dəsti (bəzi modellərdə çatdıırlma
dəstinə daxildir)
Adı
Şəkil 2-də
mövqe nömrəsi
Miqdarı,
ədəd.
Dönən çarx dayağı
1
2
Tormoz ilə dönən çarx dayağı
2
Şayba
2
4
Şayba 10.01.08кп0112 QOST 11371-78
3
4
Şayba 10.65 Г 0112 QOST 6402-70
4
4
Bolt М10-6gх30.58.0112 QOST 7805-70
5
4
