13
RON
Информация для предварительного ознакомления. Официальной информацией изготовителя не является Информация для предварительного ознакомления. Официальной информацией изготовителя не является
ХТ-1001-ХХХ
ХТ-1002-ХХХ

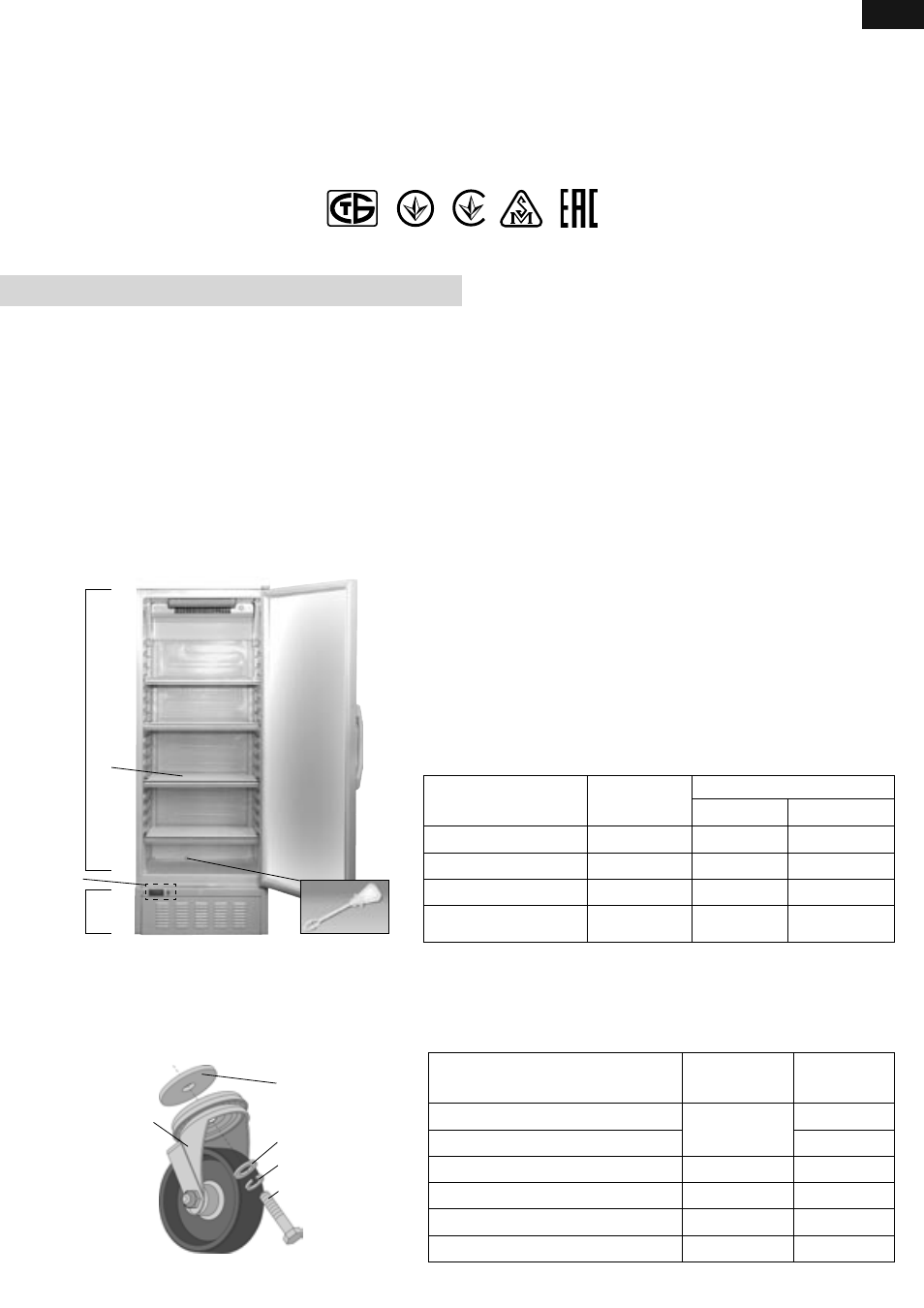

Figura 1
I — bază;
II — dispozitivul de comandă (prevăzut în
unele variante de model);
III
— cameră
2
1
I
III
II
Tabelul 1 – Piese componente
Tabelul 2 – Setul pieselor auxiliare ale suporturilor rotitative cu roţi (intră
în setul de livrare a unor variante de frigidere)
Figura 2
5
4
1
3
2
1 D E S C R I E R E A F R I G I D E R U LU I
1.1 Frigiderul este destinat pentru răcirea, păstrarea şi demonstrarea
produselor alimentare refrigerate şi băuturilor în Camera III, în conformitate cu
figura 1. În partea de jos a frigiderului se află baza I cu agregatul frigorific.
Setul de livrare include: piesele componente, în conformitate cu figurile 1, 2,
şi tabelele 1 şi 2.
În frigider (în funcţie de variantele de model) sunt prevăzute:
— dispozitivul de comandă II, în conformitate cu figura 1, care este destinat
pentru a ajusta temperatura şi a afişa indicaţiile;
— suporturi rotative cu roţi, prevăzute pentru a facilita deplasarea frigide-
rului (intră în setul de livrare în conformitate cu tabelul 2 şi figura 2).
Uşa frigiderului poate fi închisă cu încuietoarea, care este amplasată
după ușă.
1.2 Este necesar ca frigiderul să funcţioneze la temperatura mediului
ambiant de la plus 10 0 С până la plus 43 0 C.
1.3 Principalele caracteristici tehnice ale frigiderului sunt prezentate în
Tabelul 3.
SE INTERZICE să utilizaţi frigiderul fără:
— panoul care acoperă ventilatorul;
— grila care acoperă compresorul;
— panoul care acoperă condensatorul.
1.4 Protecţia împotriva scurtcircuitului este prevăzută la întrerupătorul 2 în
conformitate cu figura 5. În cazul activării sistemului de protecţie şi deconectării
automate a frigiderului, solicitaţi intervenţia serviciului de asistenţă tehnică.
1.5 Pentru a instala suporturile rotative cu roţi, urmaţi aceste
instrucţiuni:
— montaţi piesele în conformitate cu figura 2 şi cu tabelul 2;
— deşurubaţi două suporturi frontale în conformitate cu figura 6;
— în găurile eliberate instalaţi suporturile rotative cu roţi cu frână (cu
inscripţia «STOP» pe tastă, în conformitate cu figura 3): introduceţi în gaură
şurubul 5 montat în suport, şi strângeţi-l bine;
— Iinstalaţi suporturile rotative cu roţi pe frână, apăsând cu piciorul pe
tasta cu inscripţia «STOP» pe rând pe ambele suporturi;
— deşurubaţi două suporturi posterioare, în conformitate cu figura 6;
— în găurile eliberate instalaţi suporturile rotative cu roţi şi fixaţi-le cu
şuruburi.
ATENŢIE! Fiţi atenţi atunci când instalaţi suporturile rotative cu roţi
pe frână şi atunci când le eliberaţi, pentru a evita traumasmul.
Pentru a muta frigiderul, eliberaţi suporturile frontale rotative cu roţi de
pe frână, apăsând cu piciorul pe tasta în direcţia săgeţii în conformitate cu
figura 3.
Pentru a poziţiona stabil frigiderul în timpul funcţionării trebuie să instalaţi
suporturile rotative cu roţi pe frână, apăsând piciorul pe tasta cu inscripţia
«STOP».
FRIGIDERE COMERCIALE
Anexa
Denumirea
Numărul
poziţiei pe
figura 1
Cantitate pentru frigider (buc.)
ХТ-1001-ХХХ ХТ-1002-ХХХ
Raft 1 5 4
Piesă pentru desfundat 2 1 1
Cheia încuietorii — 2 2
Resort pentru montarea
repetată a uşii
— 1 1
Denumirea
Numărul poziţiei
pe Figura 2
Cantitate
pentru frigider
(buc.)
Suport rotativ cu roţi
1
2
Suport rotativ cu roţi cu frână 2
Şaiba 2 4
Şaiba 10.01.08kp0112 GOST 11371-78 3 4
Şaiba 10.65 G 0112 GOST 6402-70 4 4
Şurub М10-6gх30.58.0112 GOST 7805-70 5 4
