4
UKR
Информация для предварительного ознакомления. Официальной информацией изготовителя не является Информация для предварительного ознакомления. Официальной информацией изготовителя не является Информация для предварительного ознакомления. Официальной информацией изготовителя не является Информация для предварительного ознакомления. Официальной информацией изготовителя не является
ХТ-1001-ХХХ
ХТ-1002-ХХХ
ХОЛОДИЛЬНИКИ ТОРГОВІ
Додаток

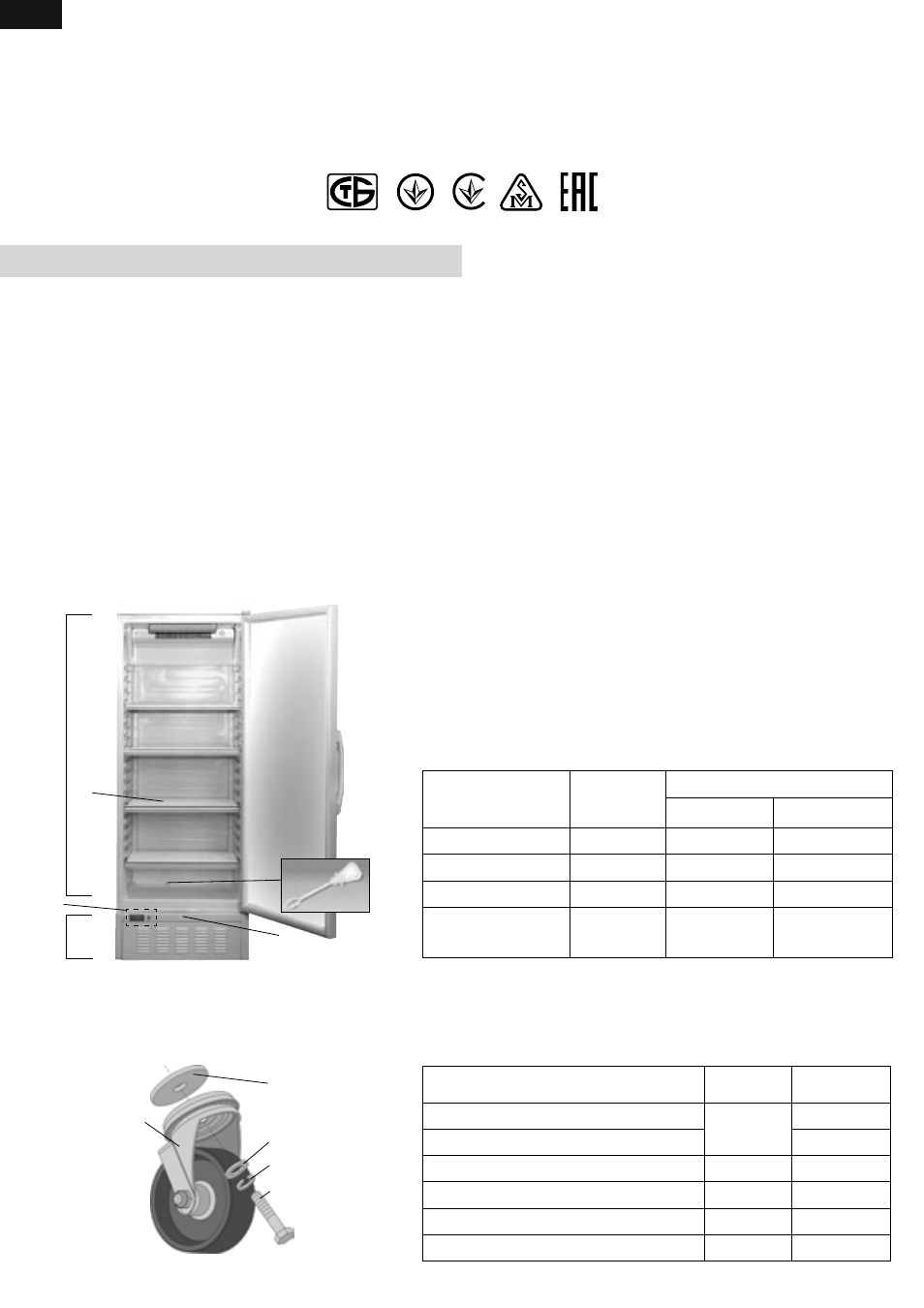

Рисунок 1
I — підстава;
II — блок керування (передбачений в деяких виконаннях);
III — камера;
IV - замок
Таблиця 1 - Комплектуючі
Таблиця 2 - Комплект приладдя опор колісних поворотних (входить в
комплект постачання деяких виконань)
Рисунок 2
5
4
1
3
2
1 О П И С ХО Л О Д И Л Ь Н И К А
1.1 Холодильник призначений для охолодження, зберігання та
демонстрації охолоджених харчових продуктів і напоїв в камері III
відповідно з рисунком 1. У нижній частині холодильника розташована
підстава I з холодильним агрегатом.
В комплект постачання входять: комплектуючі відповідно з рисун-
ками 1, 2 і таблицами 1, 2.
В холодильнику (залежно від виконання моделі) передбачені:
— блок керування II відповідно з рисунком 1, який призначений
для регулювання температури і відображення показань; — опори коліс-
ні поворотні, призначені для зручності переміщення холодильника (у
комплекті відповідно до таблиці 2 і рисунком 2).
Двері холодильника можна закрити на замок, розташований під
дверима.
1.2 Експлуатувати холодильник необхідно при температурі навко-
лишнього середовища від плюс 10 0 С до плюс 43 0 С.
1.3 Основні технічні характеристики холодильника приведені в
таблиці 3.
ЗАБОРОНЯЄТЬСЯ експлуатувати холодильник без:
— панелі, що закриває вентилятор;
— сітки, що закриває компресор;
— панелі, що закриває конденсатор.
1.4 Захист від короткого замикання передбачений у вимикачі 2
відповідно з рисунком 5. При спрацьовуванні захисту і автоматичному
вимиканні холодильника слід звернутися в сервісну службу.
1.5 Для встановлення опор колісних поворотних необхідно:
— зібрати монтажні частини відповідно з рисунком 2 і з таблицею 2;
— вивернути дві передні опори відповідно з рисунком 6;
— у отвори, що звільнилися, встановити опори колісні поворотні з
гальмом (з написом “STOP” на клавіші відповідно з рисунком 3): ввести
болт 5 відповідно з рисунком 2, встановлений в опорі, в отвір і закру-
тити до упору;
— встановити опори колісні поворотні на гальмо, натиснувши ногою
на клавішу з написом “STOP” по черзі на обох опорах;
— вивернути дві задні опори у відповідності з рисунком 6;
— у отвори, що звільнилися встановити і закріпити болтами дві
опори колісні поворотні.
УВАГА! Будьте обережні під час встановлення опор коліс-
них поворотних на гальмо і при знятті їх з гальма, щоб уникнути
травми.
Для переміщення холодильника слід передні опори колісні пово-
ротні зняти з гальма, натиснувши ногою на клавішу в напрямку стрілки
відповідно з рисунком 3.
Для стійкого положення холодильника при роботі слід встановити
опори колісні поворотні на гальмо, натиснувши ногою на клавішу з на-
писом “STOP”.
Найменування
Номер поз.
на рис. 1
Кількість для холодильника, шт.
ХТ-1001-ХХХ ХТ-1002-ХХХ
Полиця 1 5 4
Йорж 2 1 1
Ключ замка — 2 2
Пружина для
перенавішування
дверей
— 1 1
Найменування
Номер поз.
на рис. 2
Кількість, шт.
Опора колісна поворотна
1
2
Опора колісна поворотна з гальмом 2
Шайба 2 4
Шайба 10.01.08кп0112 ГОСТ 11371-78 3 4
Шайба 10.65 Г 0112 ГОСТ 6402-70 4 4
Болт М10-6gх30.58.0112 ГОСТ 7805-70 5 4
2
1
I
III
II
IV
003 1003 001
