87








Запасные части
внутренней крышки

13

.3 Замена внутренней крышки / кислородного

клапана

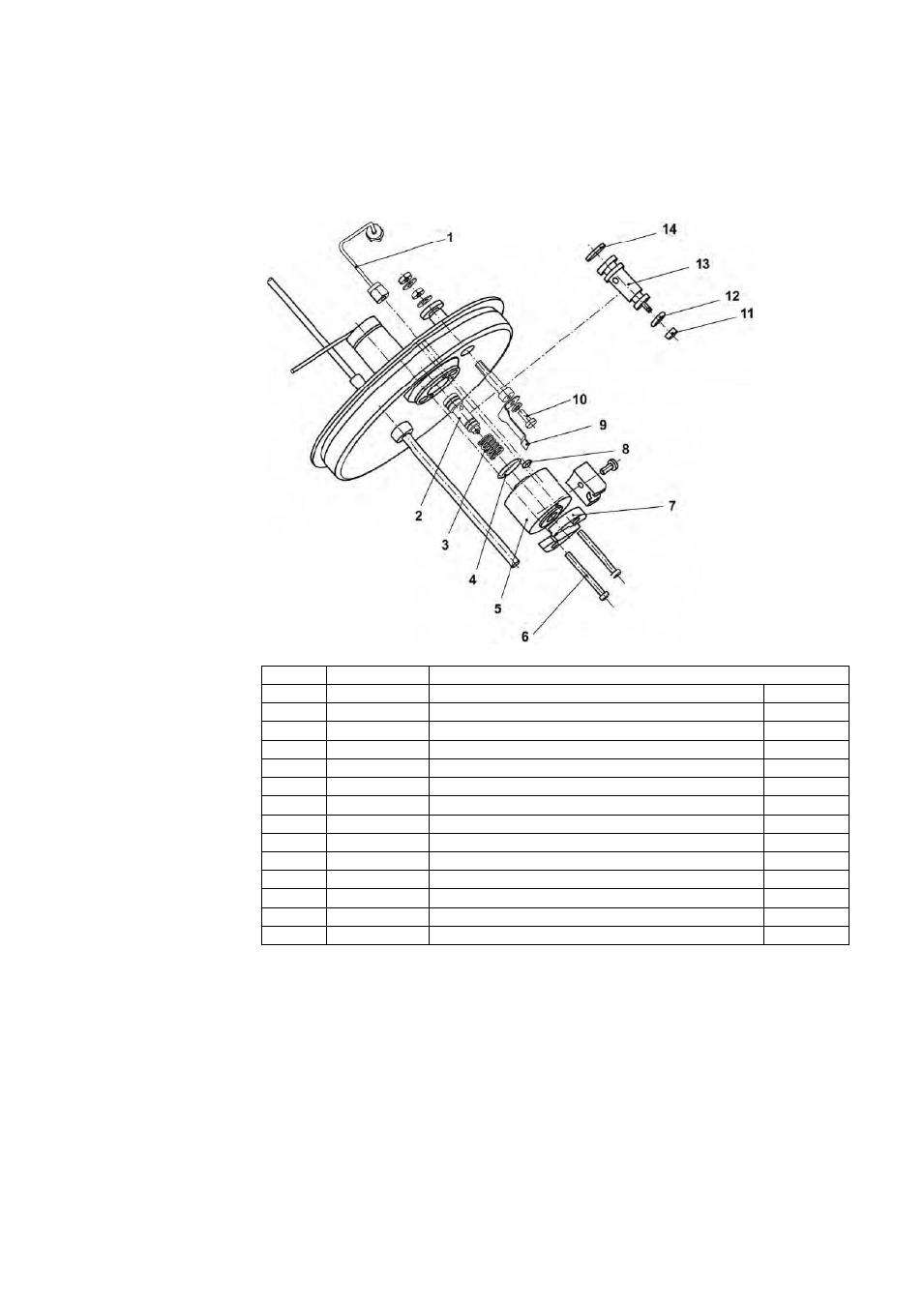

При необходимости разборки внутренней крышки измерительной ячейки
обратную сборку производить по схеме, приведенной ниже.

Перечень запасных частей

Номер Количество Наименование

1

1

Капиллярная трубка в сборе

2

1

Клапан в сборе

3

1

Нажимная пружина

1.4310

4

1

Уплотнение 11х2

FKM

5

1

Заливная головка

Peek

6

2

Винт DIN84 М3х30

А2

7

1

Центрирующее кольцо

1.4301

8

1

Уплотнение 2х1,6

V80G

9

1

Контактная пружина

2.1020.34

10

2

Винт DIN7985 М3х8 А2

1.4301

11

1

Прокладка

12

1

Уплотнение 4х1,5

13

1

Клапан

14

1

Кольцо 5,28х1,78


Допускается использовать только оригинальные запасные части.
