7.3
Система охлаждения С5001

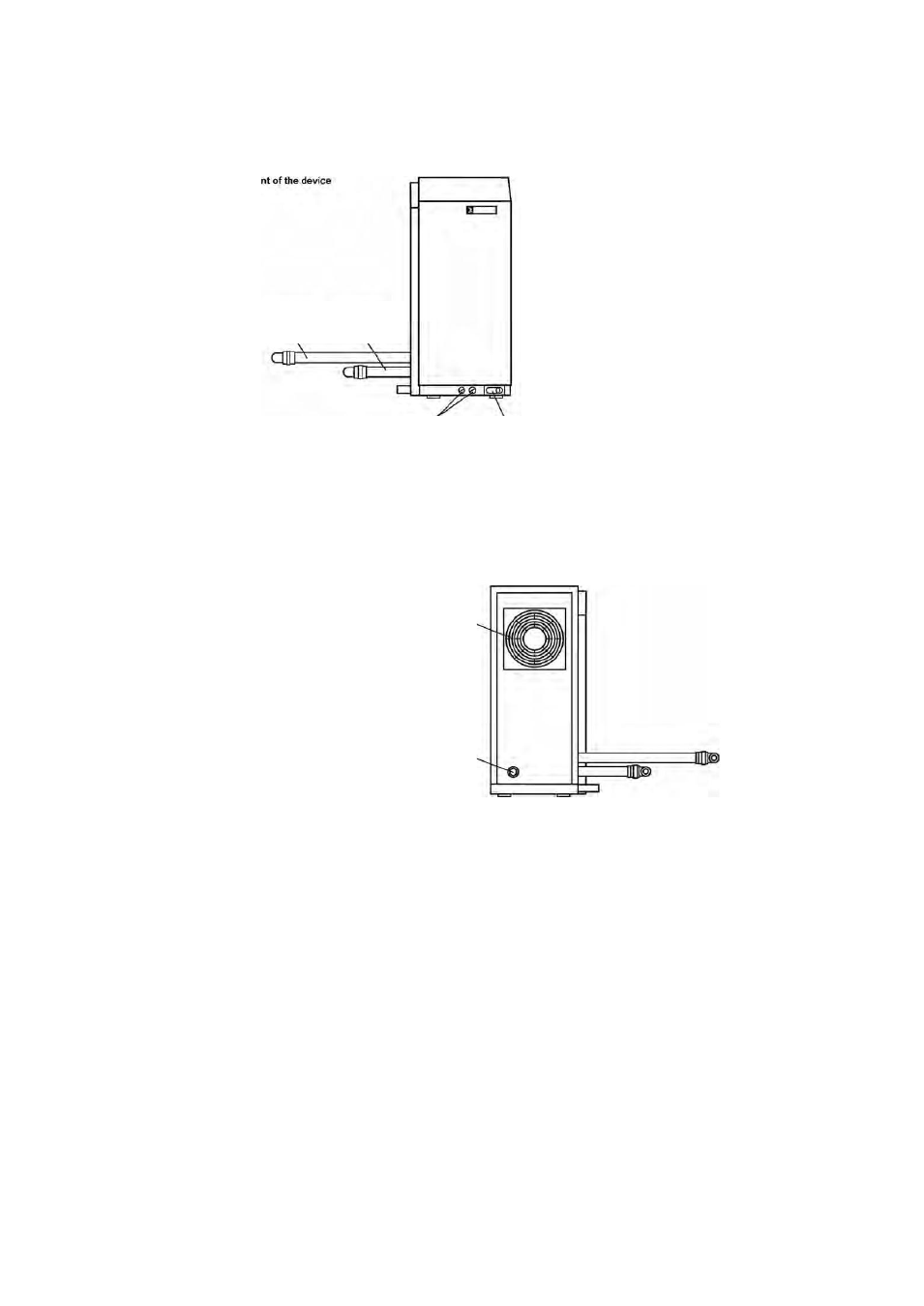

Передняя панель:
Предохранители Включатель питания
Система охлаждения
С5001
Система охлаждения С5002 предназначена для охлаждения воды в одной
измерительной ячейке. Для одного контуров используется один теплообменник.
Компрессор с конденсором и испаритель генерируют достаточное охлаждение
для обеих измерительных ячеек калориметра.
Вентилятор всасывает холодный воздух из-под устройства и отводит тепло,
вырабатываемое системой охлаждения. Теплый воздух выходит из системы
через вентиляционные отверстия на задней стенке.
Задняя стенка:
Вентиляционное отверстие
Кабель питания
Отвод воды от
измерительной
ячейки
Подвод воды к
измерительной
ячейке
