31
Соединение
системы
охлаждения и
измерительных
ячеек 

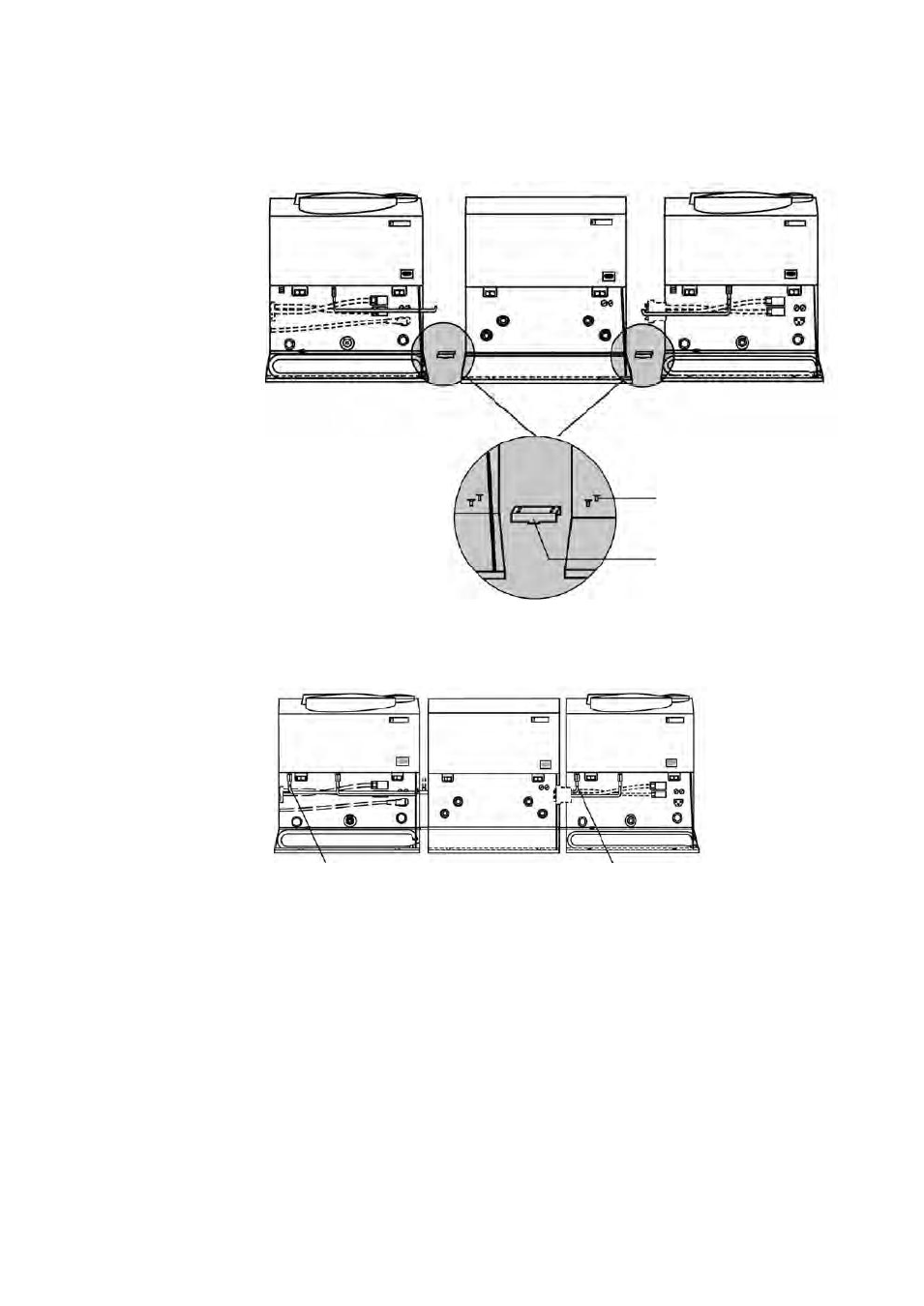

Соедините вместе базовую ячейку, систему охлаждения С5002 и вторую
измерительную ячейку как показано на рисунке:
Измерительная ячейка 1 Система охлаждения С5002 Измерительная ячейка 2
Крепежные винты
Соединительный
кронштейн
Установка
кислородного
шланга 
При помощи ключа (SW10 из комплекта поставки) прикрутите колпачковую гайку
(М8х1) кислородного шланга к штуцеру измерительной ячейки согласно
иллюстрации:
Кислородные шланги
