7.2 Система охлаждения С5002

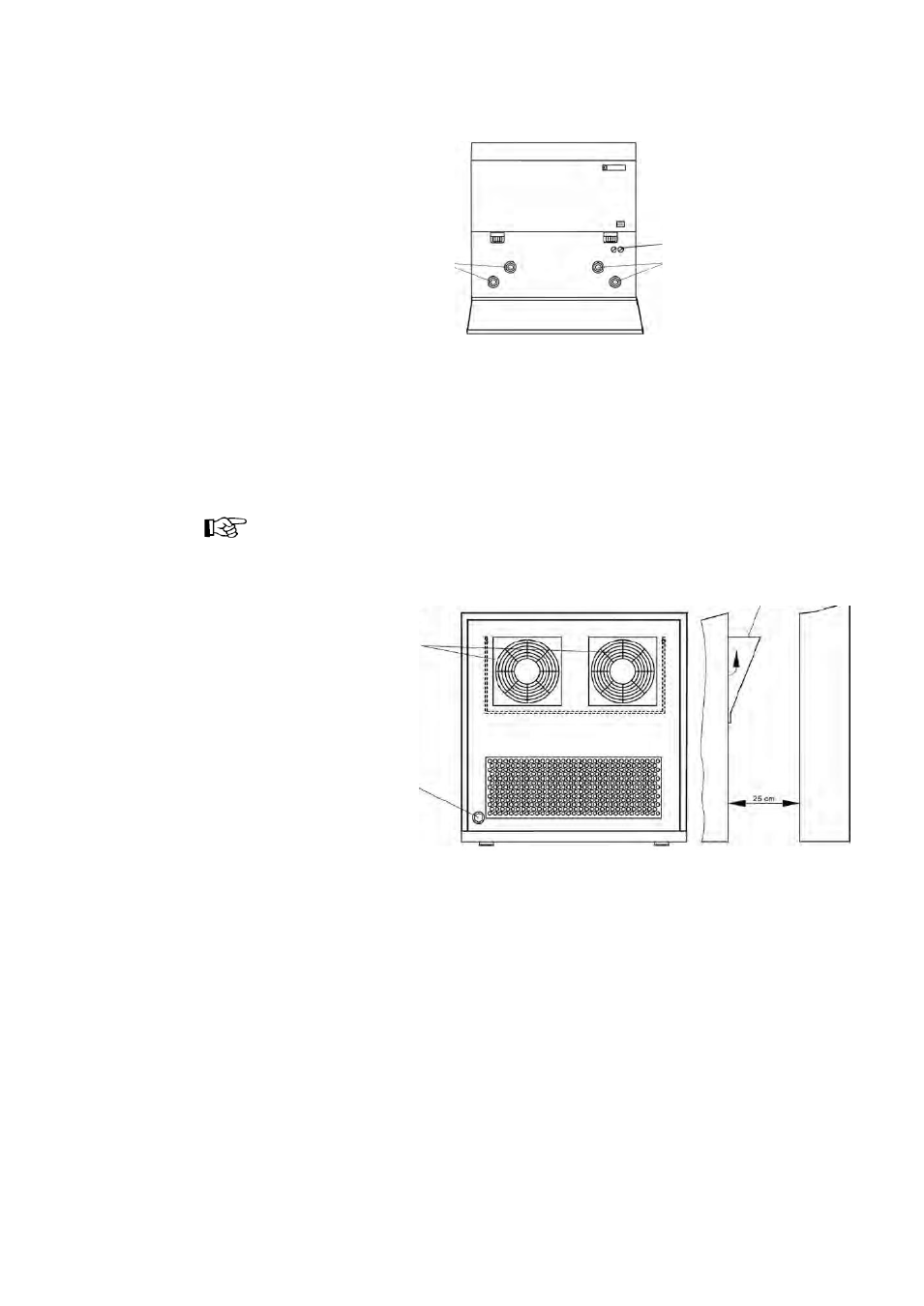

Передняя панель:
Разъемы для
измерительной ячейки 1
Предохранители
Разъемы для
измерительной ячейки 2
Система охлаждения
С5002
Система охлаждения С5002 предназначена для охлаждения воды в
измерительных ячейках. Для обоих контуров используется один теплообменник.
Компрессор с конденсором и испаритель генерируют достаточное охлаждение
для обеих измерительных ячеек калориметра.
Вентилятор всасывает холодный воздух из-под устройства и отводит тепло,
вырабатываемое системой охлаждения. Теплый воздух выходит из системы
через вентиляционные отверстия на задней стенке.
Для обеспечения бесперебойной работы обе измерительных ячейки
должны быть всегда в активном режиме (подтверждение на дисплее –
сообщение «ОК»). аналогично при работе с одной измерительной ячейкой.
Зона вентиляции
Задняя стенка
Вентиляционные
отверстия
Кабель питания
