7 элементы управления и дисплея – Инструкция по эксплуатации IKA C 5000 control Package 2/12
Страница 39
39

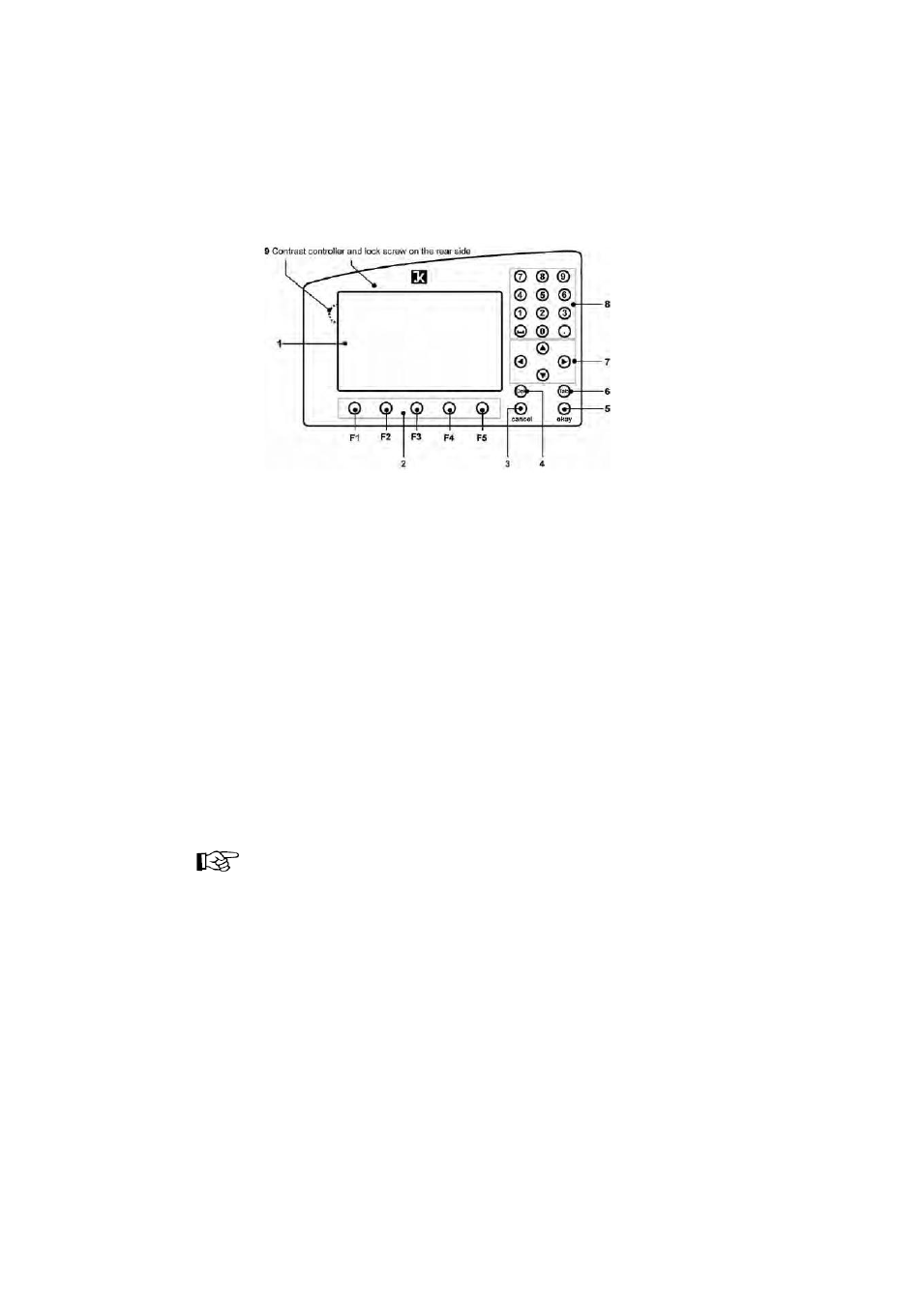

8.7 Элементы управления и дисплея
Перед продолжением подготовки системы ознакомьтесь с дисплеем и консолью
управления.
Консоль управления оснащена следующими элементами:
Панель управления
Регулятор контраста и винт-фиксатор на задней стенке консоли
1.
ЖК дисплей предназначен для отображения данных системы,
эксперимента, а также для отображения меню и диалоговых окон для
ввода данных.
2.
Функциональные клавиши. Назначение клавиш зависит от рабочего
состояния в данный момент. Клавиша F1 вызывает контекстную
справку. В нижней части дисплея отображается текущее назначение
клавиш.
3.
Клавиша Cancel. Клавиша отмены активна в меню и диалоговых окнах.
Вы можете использовать данную клавишу для выхода из окна без
подтверждения каких-либо введенных данных.
4.
Клавиша Del. При помощи клавиши удаления Вы можете удалить
любой введенный символ слева от курсора в поле для ввода данных
диалогового окна, например при вводе массы пробы. Клавиша также
имеет вторую функцию: не в диалоговом окне Вы можете открыть
линейку меню в верхней части экрана.
5.
Клавиша ОК. С помощью клавиши Ок Вы можете активировать пункты
меню, а также закрывать диалоговые окна с подтверждением введенных
данных.
6.
Клавиша Tab. При нажатии клавиши табуляции курсор перемещается с
одного поля на другое внутри диалогового окна.
Клавиша Tab используется для смены дисплея измерительной ячейки 1 на
дисплей измерительной ячейки 2 в системе duo-control.
