Установка системы
охлаждения С5001
на измерительную
ячейку
Убедитесь в том, что кислородный шланг подключен к калориметру, как описано
в шаге . Подключите шланг лабораторному источнику кислорода.
Подробное описание подключения к источникам кислорода см. гл. 8.4.
Максимальное давление кислорода для кислородного шланга из комплекта
поставки 40 Бар. Длина шланга 2 м, минимальный радиус изгиба 80 мм. Для
подключения к источнику кислорода можно использовать редуктор-манометр С29
(дополнительная принадлежность). Для подключения шланга используется
британская трубная коническая резьба ¼”. При использовании американских
редукторов прилагается адаптер на американскую трубную резьбу ¼”.

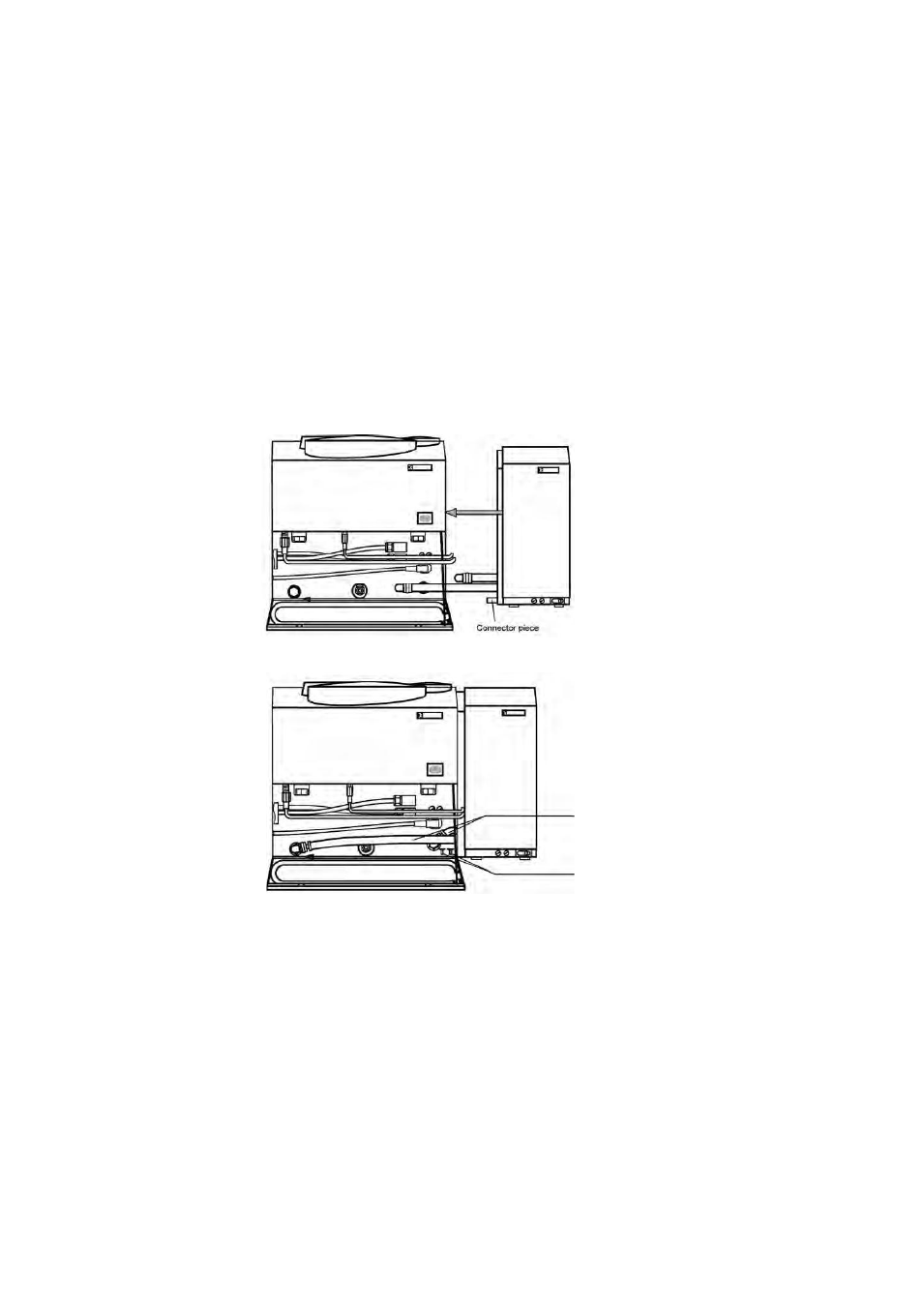

Установите систему охлаждения С5001 рядом с измерительной ячейкой.
Максимально придвиньте систему охлаждения к ячейке. Соединительный штекер
системы охлаждения должен войти в отверстие на корпусе ячейки. Закрепите
систему охлаждения на ячейке при помощи крепежных винтов. Установите
шланги системы охлаждения в штуцера измерительной ячейки.
Соединительный штекер
Шланги подачи воды
Крепежные винты
