9

BUSHING

RIGID END
OF HOSE

TO GAS
SUPPLY

VALVE, SHUT-OFF

CONNECT HOSE TO CONTROL VALVE
INLET, TIGHTEN SECURELY

STANDARD HOSE

Ваш обогреватель поставляется с одним из следующих
вариантов линии газоподачи. См. соответствующую
иллюстрацию.

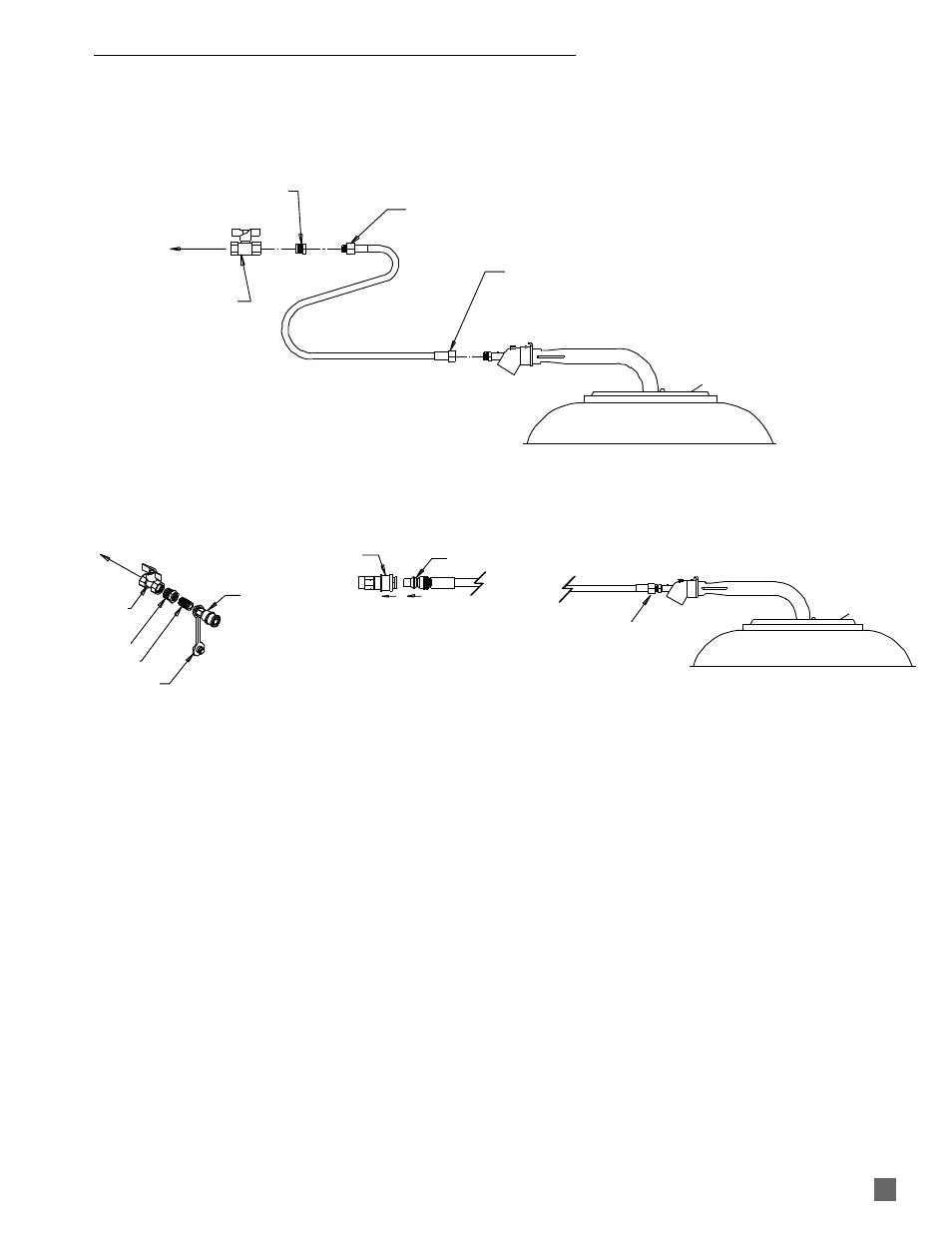

СБОРКА ЛИНИИ ГАЗОПОДАЧИ

Рис. 3

A

B

C

HOSE & QUICK COUPLING KIT

COLLAR

MALE END

COUPLING

VALVE
SHUT-OFF

TO GAS

SUPPL

Y

BUSHING

NIPPLE

DUST CAP

- ASSEMBLE COUPLING KIT
COMPONENTS & TIGHTEN
SECURELY.
- CONNECT TO GAS SUPPLY.

- PULL BACK COUPLING COLLAR.
- FIRMLY PUSH MALE HOSE END
INTO COUPLING
- RELEASE COLLAR. ENSURE
MALE HOSE END IS SECURELY
LOCKED INTO COUPLING.

CONNECT HOSE TO
GAS CONTROL INLET
& TIGHTEN SECURELY

Рис. 4

СТАНДАРТНЫЙ ШЛАНГ

ЖЕСТКИЙ НАКОНЕЧНИК ШЛАНГА

ПЕРЕХОДНОЙ ФИТИНГ

КОМПЛЕКТ ШЛАНГА И БЫСТРОЙ СТЫКОВКИ

ПОДСОЕДИНИТЕ ШЛАНГ КО ВХОДУ
РАСПРЕДЕЛИТЕЛЬНОГО КЛАПАНА,
НАДЕЖНО ЗАТЯНИТЕ РЕЗЬБУ

КЛАПАН, ЗАПОРНЫЙ

В

ПОДКЛЮЧИТЕ К

ГАЗОСНАБЖЕНИЮ

МУФТА

СТЫКОВКА

Б

A

К ЛИНИИ

ПОДА

ЧИ Г

АЗА

НИППЕЛЬ

ПЫЛЕЗАЩИТНАЯ

ЗАГЛУШКА

-- СОБЕРИТЕ КОМПЛЕКТ И

НАДЕЖНО ЗАТЯНИТЕ ВСЕ
РЕЗЬБОВЫЕ СОЕДИНЕНИЯ.

-- ПОДКЛЮЧИТЕ К

ГАЗОСНАБЖЕНИЮ.

ВХОДЯЩИЙ КОНЕЦ

КЛАПАН

ЗАПОРНЫЙ

ПЕРЕХОДНОЙ

ФИТИНГ

-- ОТТЯНИТЕ МУФТУ НАЗАД.
-- ВСТАВЬТЕ ВХОДЯЩИЙ КОНЕЦ

ШЛАНГА, ТАК ЧТОБЫ ОН
ПЛОТНО ВОШЕЛ В
СОЕДИНЕНИЕ

-- ОТПУСТИТЕ МУФТУ.

ВХОДЯЩИЙ КОНЕЦ ШЛАНГА
ДОЛЖЕН НАДЕЖНО
ДЕРЖАТЬСЯ В СОЕДИНЕНИИ.

ПОДСОЕДИНИТЕ

ШЛАНГ КО ВХОДУ

ГАЗОРАСПРЕДЕЛИ-

ТЕЛЬНОГО КЛАПАНА,

НАДЕЖНО ЗАТЯНИТЕ

РЕЗЬБУ
