Панель зонального контроля представляет собой
отдельно устанавливаемую систему управления,
позволяющую эксплуатировать определенное
количество обогревателей в конкретной зоне здания.

С помощью такой панели можно управлять
следующим количеством обогревателей в зависимости
от типа топлива.

ПАНЕЛЬ ЗОНАЛЬНОГО

система

I17

5

кВт

Панель зонального контроля устанавливается на
ровной устойчивой стене внутри здания.

Для

установки панели используйте прилагающиеся
шурупы под ключ. При установке модулирующих
панелей зонального контроля необходимо проследить
за тем, чтоб модуль термостатного управления не
попадал под воздействие температуры среды вне
помещения. Воздействие внешней температуры на
модуль термостатного управления может привести к
излишнему обогреву (например: при открытой
боковой перегородке).

Имеется несколько вариантов комплектации панелей
зонального контроля. К ним относятся панели
высокой и средней мощности, модулирующие панели с
термостатным управлением для автономных приборов
без подключения к общей системе проводки здания, а
также с соленоидным управлением для интеграции в
общую систему контроля среды в здании.
Проконсультируйтесь с местным представителем или
дилером L.B.White либо позвоните в L.B.White, чтобы
узнать, какая комплектация панели зонального
контроля является наиболее оптимальной для Ваших
потребностей.

Панель зонального контроля должна быть обеспечена
управляемым регулятором высокого давления,
который устанавливается на линии перед панелью
зонального контроля. Регулятор можно приобрести у
L.B.White в качестве дополнительной комплектующей
детали. Регуляторы, используемые в системах,
работающих на природном газе, должны обеспечивать
34,5 кПа номинального давления на входе.

10

INJECTOR BODY TABS

FILTER SLEEVE
I

17 PART #20321

I

34/I40 PART #24021

BEADED CABLE TIE

DUST FILTER
I

17 PART #23952

I

34/I40 PART #23953

ВЫСТУПЫ КОРПУСА
ИНЖЕКТОРА

РУКАВ ФИЛЬТРА
- I17 № ДЕТАЛИ 20321
- I34/140 № ДЕТАЛИ 24021

ШАРИКОВАЯ ЦЕПОЧКА

ПЫЛЕВОЙ
ФИЛЬТР

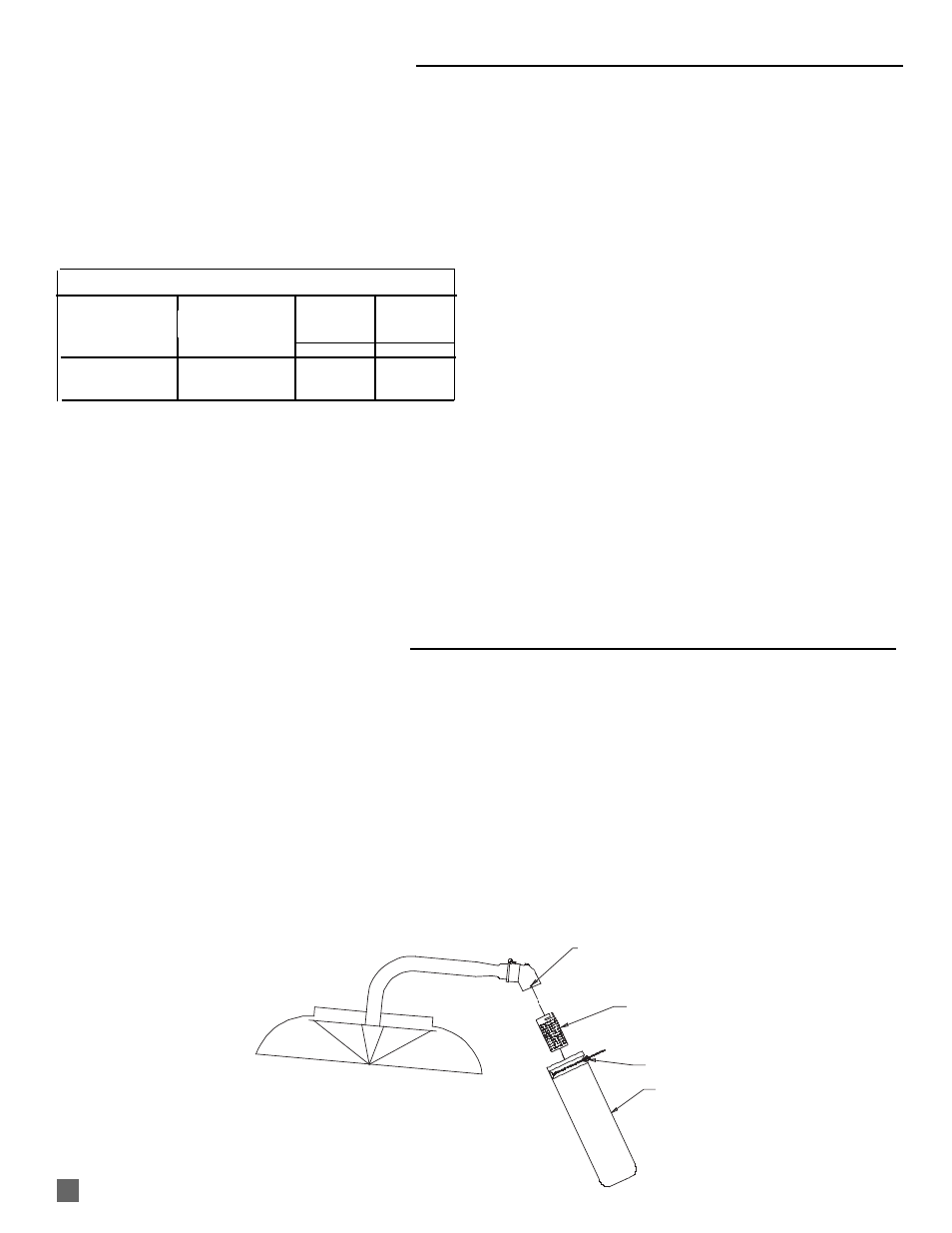

Комплект фильтра предназначен для дополнительной
фильтрации пыли и повышения мощности обогрева
приборов типа Infraconic в сильно запыленных
помещениях.

1. Подсоедините переходник фильтра к корпусу

инжектора. Выступы на корпусе инжектора
входят в прорези переходника. Поверните
переходник, чтобы зафиксировать его в корпусе
инжектора.

2. Наденьте фильтр на переходник. Проследите за

тем, чтобы все отверстия переходника были
закрыты фильтром.

3. Надежно закрепите фильтр на переходнике с

помощью шариковой цепочки.

4. Следите за тем, чтобы фильтр не провисал и не

касался козырька обогревателя.

ПАНЕЛЬ ЗОНАЛЬНОГО КОНТРОЛЯ
ДЕЙСТВИЕ И УСТАНОВКА ЭЛЕМЕНТОВ

УСТАНОВКА ПЫЛЕВОГО ФИЛЬТРА

(

дополнительная деталь

)

Рис.

5

40

Природный

газ

8

Модель и

тепловая

мощность

Панель
средней
мощности

Количество

Топливо

Панель
высокой
мощности

Количество
