Как правило, конуса сгорания и прокладка
практически не нуждаются в обслуживании.
Достаточно обычной чистки для того, чтобы
конуса не засорялись пылью и грязью.
Периодическое подтягивание трех гаек диска
горелки (см. рис. 17) также поможет обеспечить
поддержание нормальных характеристик сгорания
при работе обогревателя
.

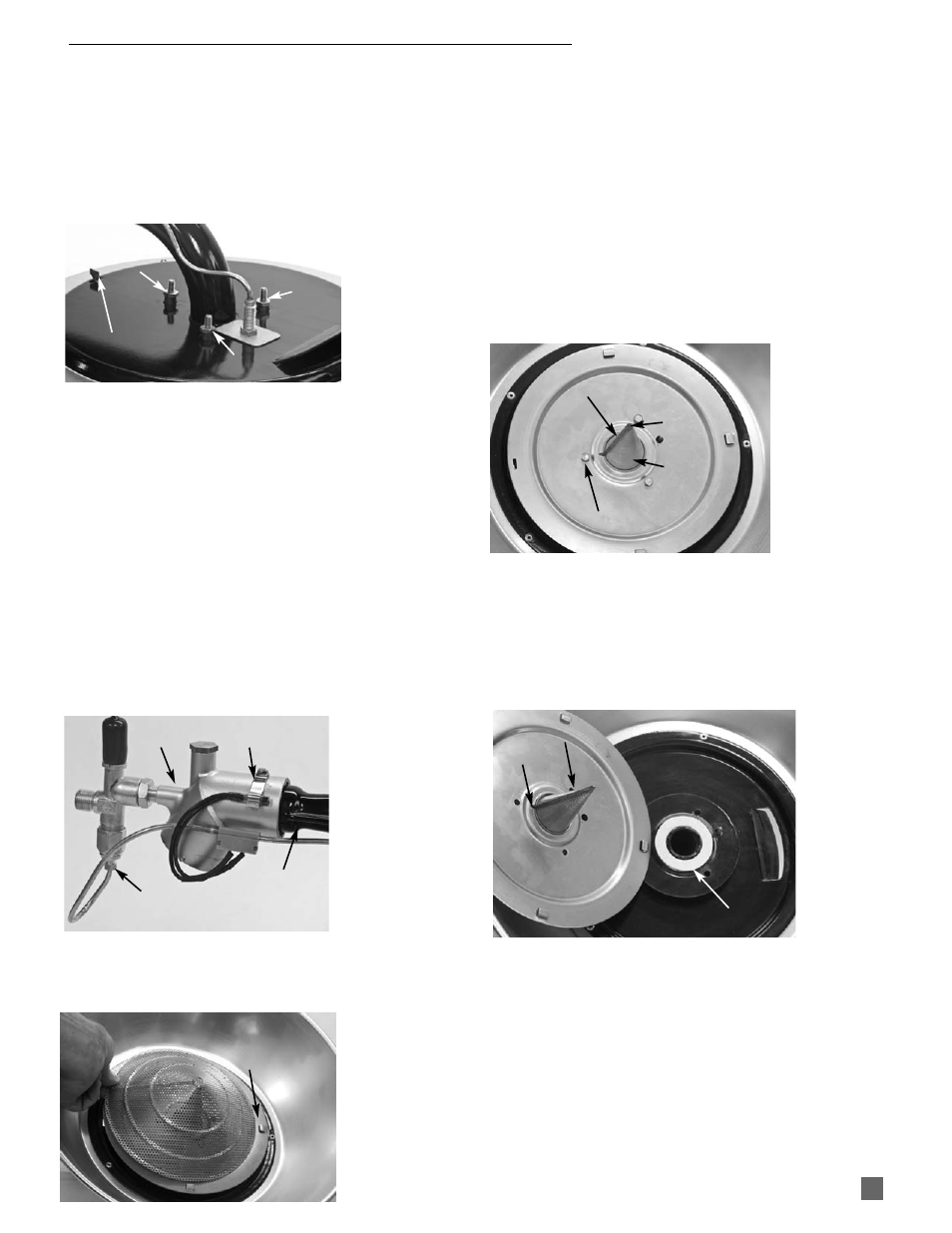

Рис.
17
При отсутствии регулярной чистки, трубка
Вентури и внутренний конус сгорания засорятся,
что приведет к неправильному сгоранию и
«проскоку» газа через корпус воздухозабора либо
к отключению обогревателя. Если засорение
невозможно устранить обычными средствами,
может понадобится разборка. Следуйте
нижеприведенным инструкциям:
1. С помощью плоскогубцев выпрямите язычок
стяжки. Стяжка упадет с той стороны
обогревателя, где находится конус. См. рис. 17.
2. Отсоедините термопару от предохранительного
клапана. Снимите зажим и шуруп крепления
термопары, а затем снимите весь корпус
воздухозабора вместе с предохранительным
клапаном с трубки Вентури. См. рис. 18.
Рис.
18
3. Вытащите внешний конус из фиксирующих пазов
в диске горелки. См. рис. 19.
Рис. 19
4.
Осмотрите внешний конус. См. рис. 20. Если конус
в хорошем состоянии (сварной шов не разошелся и
вершина конуса не отсутствует), очистите его
обычным способом с помощью воздуха. Можно
также почистить трубку Вентури ершом для
мойки бутылок, чтобы удалить возможное
засорение. Струей воздуха, направленной со
стороны конуса, выдуйте остатки сора из конца
трубки Вентури, примыкающего к
предохранительному клапану.
5. Если внутренний конус поврежден, снимите три
шурупа, гайки и прокладки, крепящие диск
горелки к обогревателю. См. рис. 20.
Рис.
20
6. Снимите диск горелки и замените внутренний
конус. См. рис. 21. При каждом снятии
внутреннего конуса следует менять прокладку.
Перед заменой прокладки очистите поверхность, к
которой она прилегала.
Рис.
21
7. При обратной сборке убедитесь в том, что:
-- Сварной шов внутреннего конуса совпадает с
канавкой на диске горелки. См. рис. 21.
-- Все гайки и шурупы горелки надежно
закреплены.
Конуса сгорания и прокладка
Гайка
Язычок стяжки
паз
Канавка
Сварной шов
Прокладка
Трубка Вентури
Корпус
воздухозабора Зажим и шуруп
крепления
Отсоедините термопару
17
Шуруп
Вершина
конуса
Сварной шов
Внутренний
конус
