Приведенные ниже инструкции по обслуживанию
одинаковы, как для отдельно управляемых
обогревателей, так и для обогревателей с
зональным контролем.
■
В узел головки входят регулируемая головка
термостата, капилляр и датчик. Номера деталей
головок термостата:
- Головка зональной панели: № детали 09416 с
капилляром 8 м
- Головка отдельного управления: № детали
09415, с капилляром 2 м
В ходе обычной эксплуатации, головка термостата
постепенно увеличивает или уменьшает воздействие
на стержень газорасределительного клапана, что
обеспечивает подачу большего или меньшего давления
газа к конусам сгорания.
Если головка термостата установлена на более низкую
температуру, а тепловая мощность, производимая
конусами сгорания при этом не уменьшается,
проделайте следующие:
-- Ослабьте фиксатор, соединяющий головку
термостата и корпус клапана, таким образом,
чтобы открыть доступ к стержню клапана.
См. рис.14.
-- С помощью какого-либо инструмента,
например, плоским краем обычной отвертки,
сильно, но постепенно надавите на стержень
модулирующего клапана.
-- Если обогрев не уменьшается или если
стержень поддается только под очень сильным
давлением, это означает, что клапан залипает
и его необходимо заменить. Убедитесь в том,
что cтрелка на клапане указывает в
направлении потока газа.
-- Если обогрев уменьшается при нажатии на
стержень клапана, это означает, что
головка термостата – неисправна.
Головки термостата поставляются только в
комплекте с капилляром и с датчиком.

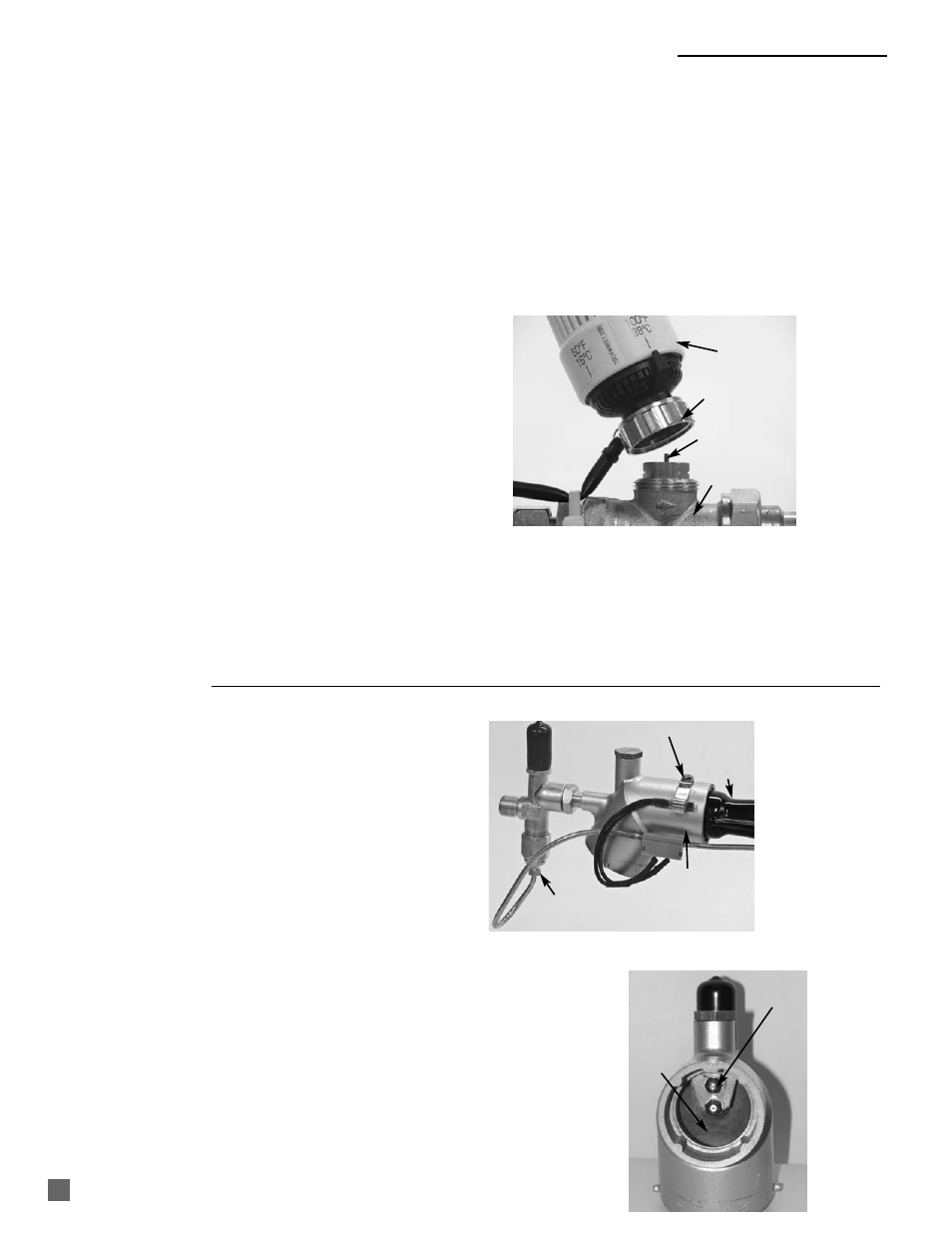

Рис.
14
Фиксатор должен быть надежно навинчен на корпус
клапана. В противном случае это может повлиять на
работу температурного датчика.
Датчик и капилляр головки термостата должны
располагаться выше роста животных во избежание
контакта и повреждений.
■
Размеры в миллиметрах проштампованы на одной
из граней каждого шестигранного сопла
(Например: 52 означает 0,52 мм для основного
сопла обогревателя, работающего на пропане).
См. рис. 16.
Размер
Вторичное (верхнее сопло, режим максимального
обогрева) : 61
Первичное (нижнее сопло, от минимальной до
средней мощности обогрева): 52
■
Если сопла поменять местами, то характеристики
сгорания обогревателя изменятся при минимальной
мощности пламени.
1. Ослабьте гайку в месте соединения термопары и
предохранительного клапана и снимите шуруп и
зажим реле автоматического сброса. См. рис. 15.
2. Снимите корпус воздухозабора трубки Вентури,
чтобы открыть доступ к соплам. См. рис. 16.
3.
Снимите сопло с помощью 6 мм гайковерта.
Очистите или замените по необходимости.
4.
При обратной установке не затягивайте слишком
плотно, т.к. это может повредить резьбу.
Рис.
15
Рис.
16
Сопла горелки
Головка термостата и модулирующий клапан
Обогреватели с отдельным управлением и модулирующие
зональные панели
Вид корпуса воздухозабора со стороны сопла
Головка
термостата
Фиксатор
Стержень клапана
Трубка
Вентури
Корпус
воздухозабора
Зажим и шуруп крепления
Ослабьте гайку в месте
соединения термопары
Вторичное
сопло
Первичное
сопло
Модулирующий
клапан
