19
TEST KIT HOSE
FUEL SUPPLY VALVE
(OPEN THIS VALVE TO
USE PRESSURE GAUGE)
GAS SUPPLY HOSE
GAS INLET OF HEATER
PRESSURE GAUGE KIT
20736
OPEN

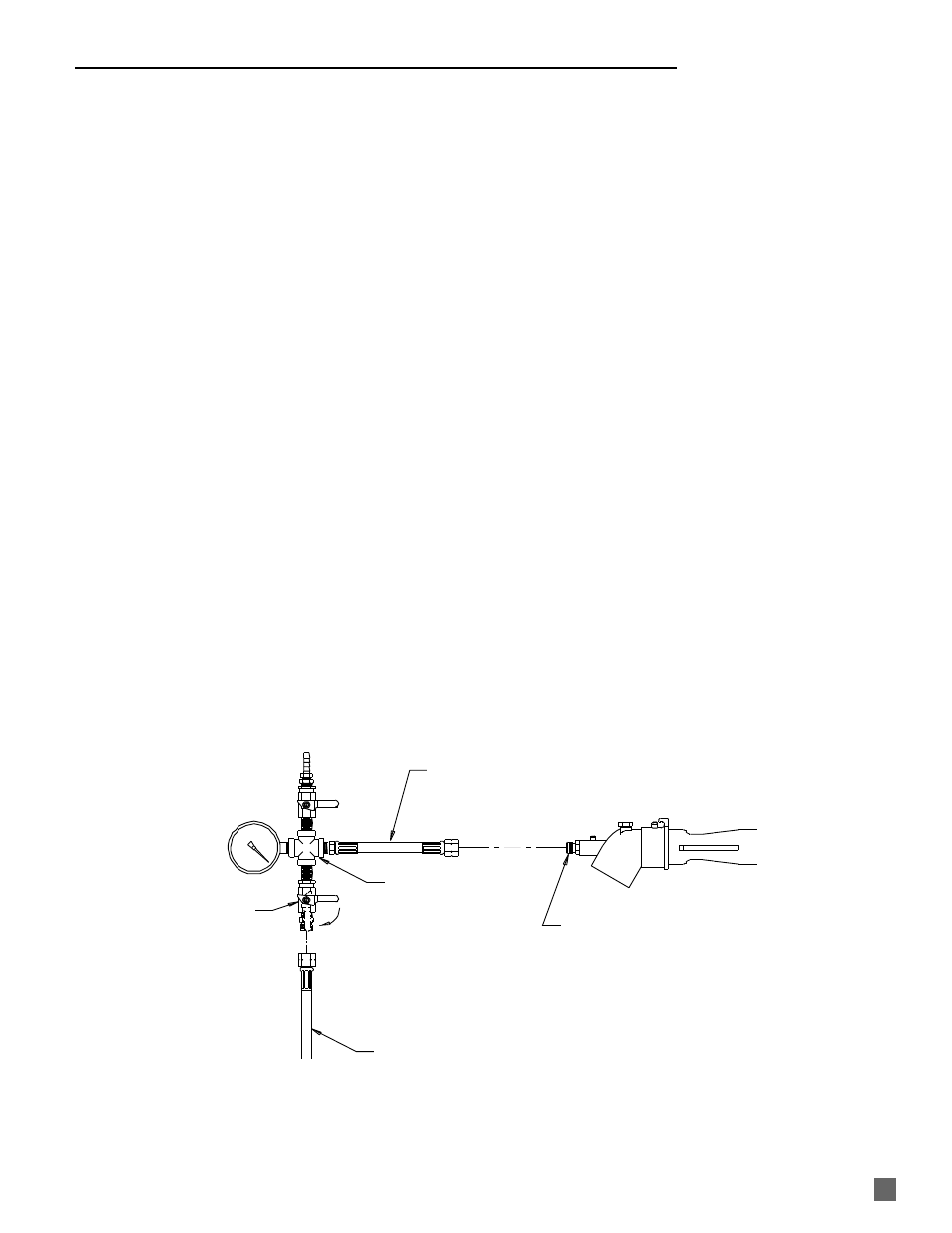

Рис.
26
А. Подготовка
1. Приобретите комплект манометра - № детали
20736.
2. Перекройте вентиль подачи газа к
обогревателю.
3. Смахните или сдуйте пыль и грязь,
накопившиеся на газораспределительном
клапане или вблизи него.
4. Отключите газовый шланг от обогревателя.
Б. Установка манометра
1. Установите измерительный комплект давления
между обогревателем и газовым шлангом, как
показано на рис. 26. Убедитесь в том, что оба
запорных клапана измерительного комплекта
закрыты в момент подключения комплекта к
обогревателю и к газоснабжению.
2. Откройте вентиль подачи газа к обогревателю.
3. Откройте только тот запорный клапан
измерительного комплекта, к которому
подключен газовый шланг.
4. Установите головку термостата на
максимальную температуру и разожгите
обогреватель.
В. Снятие показаний манометра
1. При работе обогревателя на полную мощность и
при минимальной температуре обогрева,
манометр должен показывать значение
давления, указанное в таблице технических
данных зональной панели.
2. Соответствуют ли показания манометра
измерительного комплекта требованиям
таблицы технических данных? Если да, то нет
необходимости продолжать проверку и
регулировку. Переходите к части Г.
3. Если давление не соответствует требованиям
таблицы технических данных, то регулятор,
отвечающий за давление газа, подаваемого к
обогревателю, необходимо откорректировать.
Г. Завершение
1. После проверки или корректировки давления
перекройте вентиль подачи газа к обогревателю
и дождитесь, пока не сгорит остаток газа в
газовом шланге.
2. Отсоедините измерительный комплект и
подключите газовый шланг к обогревателю.
3. Подключите обогреватель к питанию.
4. Откройте основные вентили газоснабжения
обогревателя. Разожгите обогреватель.
5. Установите головку термостата на нужную
температуру.
Измерение давления
ШЛАНГ ИЗМЕРИТЕЛЬНОГО
КОМПЛЕКТА
КОМПЛЕКТ
МАНОМЕТРА
20736
ПОДВОД ГАЗА К
ОБОГРЕВАТЕЛЮ
ГАЗОВЫЙ ШЛАНГ
ВЕНТИЛЬ ГАЗОСНАБЖЕНИЯ
(ОТКРОЙТЕ ВЕНТИЛЬ ДЛЯ
ИЗМЕРЕНИЯ ДАВЛЕНИЯ
МАНОМЕТРОМ)
откр
