L.B. White I-17 Инфраконик факельный розжиг - Инструкция (Страница 15)

Перепускное сопло
отдельное управление
Перепускное сопло находится в корпусе
модулирующего клапана в обогревателях с
отдельным управлением. Оно предназначено для
подачи газа под низким давлением к внутреннему
конусу сгорания при достижении заданной
температуры обогрева.
В результате интенсивного использования
обогревателя сопло может засориться. Признаки
засорения сопла:
-- Внутренний конус гаснет, когда термостат
посылает сигнал начать цикл слабого
обогрева.
Следуйте следующим указаниям:

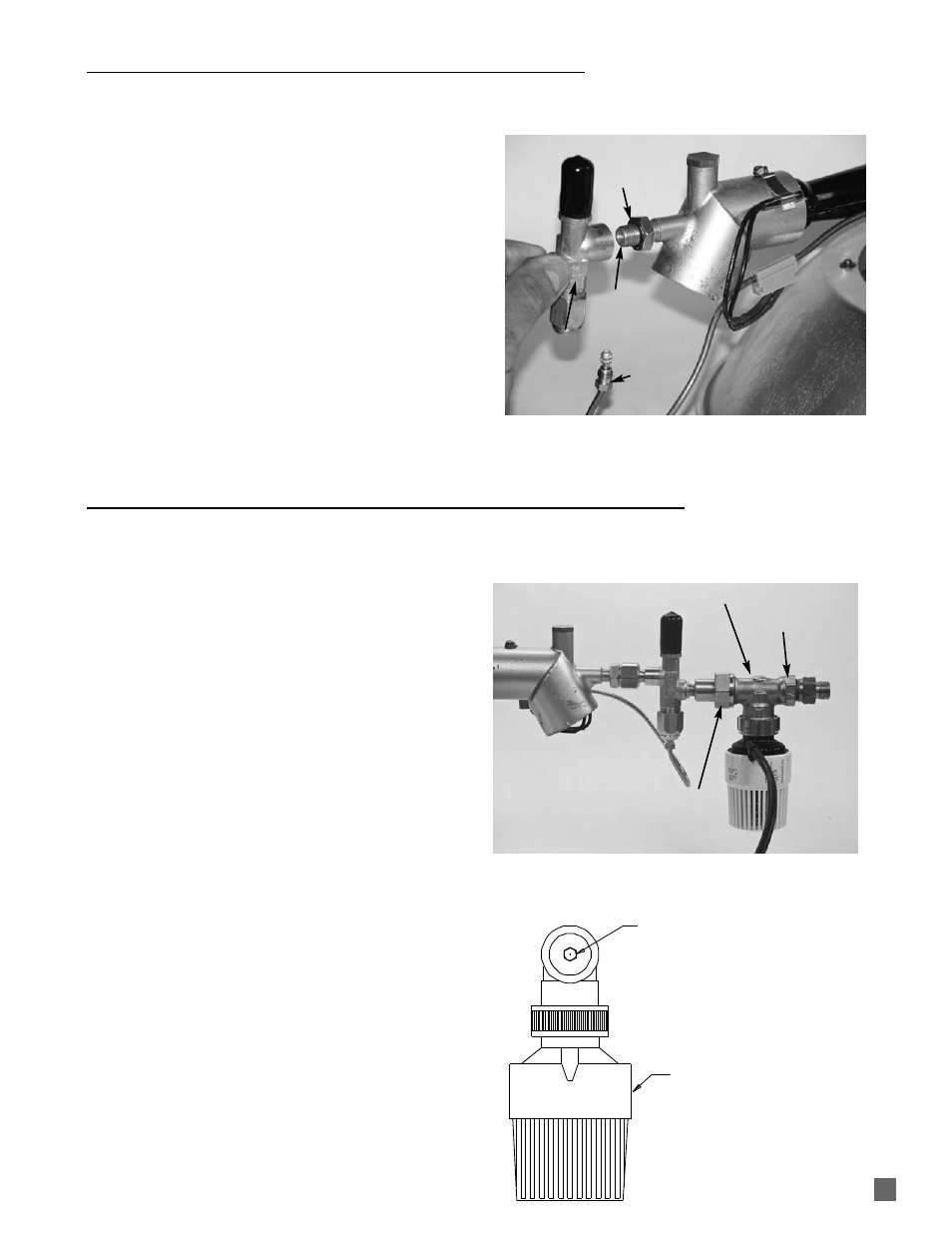

1. Лыски на корпусе клапана и гайки переходника
захватываются гаечным ключом. См. рис. 12
2. Ослабьте гайку переходной муфты на выходе
клапана.
3. Снимите головку термостата вместе с клапаном
с обогревателя. См. рис. 12.
4. С помощью гайковерта 5 мм вытащите сопло из
корпуса клапана. См. рис. 13. Замените при
необходимости. При обратной установке не
перетягивайте соединения, чтобы не сорвать
резьбу.
Рис.
12
Рис.
13
15
LOW FIRE ORIFICE
THERMOSTATIC
HEAD
Перепускное
сопло
Головка
термостата
Предохранительный клапан
1. Отсоедините газовый шланг.
2. Снимите термопару с предохранительного
клапана.
3. Ослабьте контргайку воздушного шланга.
4. Снимите предохранительный клапан,
поворачивая его против часовой стрелки.
При обратной сборке
:
-- Уплотнительное кольцо должно плотно прилегать
к контргайке
.
-- Нанесите каплю герметика Loc-Tite
(поставляется вместе с клапаном) на первые
четыре бороздки резьбы воздушного шланга
.
-- Накрутите газораспределительный клапан
на резьбу воздушного шланга не менее, чем
на четыре оборота или настолько, насколько
это необходимо для окончательной вертикальной
установки клапана.
-- Вручную прикрутите контргайку к корпусу
газораспределительного клапана и затяните
гаечным ключом.
Рис.
11
Гайка переходной
муфты
Лыски клапана
Корпус модулирующего клапана
Корпус
воздухозабора
Нанесите каплю
герметика Loc-Tite
Tермопара
Предохранительный
клапан
Уплотнительное кольцо
должно плотно прилегать к
контргайке
