Nl 9

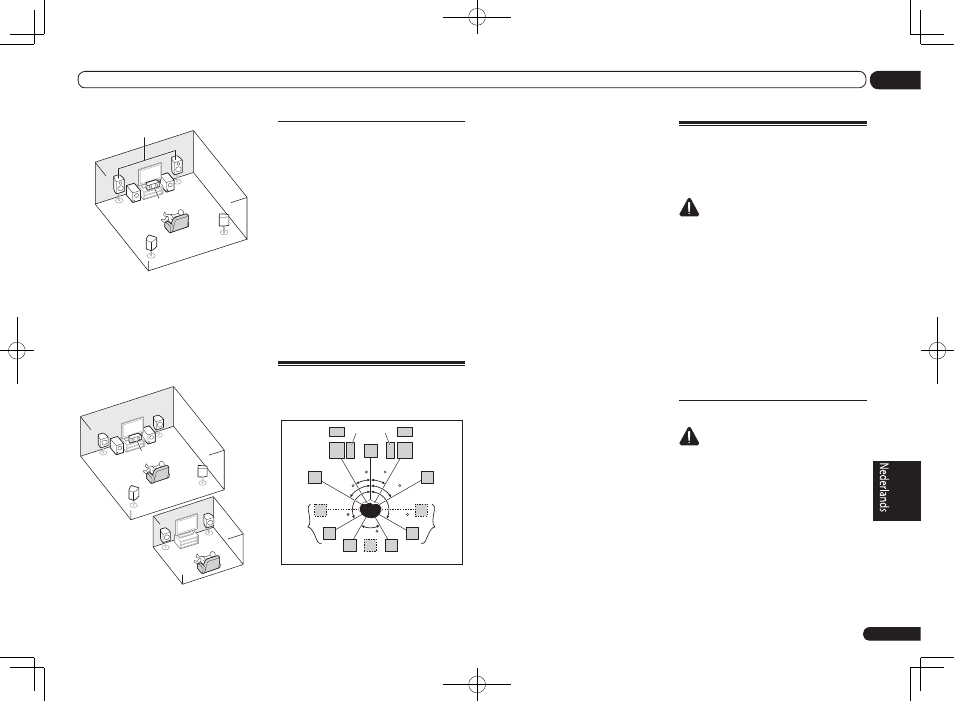

02 De apparatuur aansluiten
L
R
SL
SR
Front Bi-Amp
SW 1
SW 2
C
[E] 5.2-kanaals surroundsysteem & ZONE 2
aansluiting (Meerdere zones)
! Speaker System instelling: ZONE 2
Met deze aansluitingen kunt u gelijktijdig
genieten van 5.2-kanaals surroundgeluid in de
hoofdruimte en stereoweergave op een ander
apparaat in ZONE 2. (De keuze van ingangsap-
paraten is beperkt.)
L
L
R
R
SL
SR
Hoofdzone
Secundaire
zone
ZONE 2
C
SW 1
SW 2
Andere luidsprekeraansluitingen
! U kunt uw favoriete luidsprekeraansluitingen
ook kiezen wanneer u minder dan 5.2
luidsprekers hebt (met uitzondering van de
linker/rechter voorluidsprekers).
! Wanneer er geen subwoofer wordt
aangesloten, moet u luidsprekers die
lage frequenties kunnen weergeven
op de voorkanalen aansluiten. (Als de
voorluidsprekers dit niet kunnen, worden
zij mogelijk beschadigd wanneer de lage
frequenties bestemd voor de subwoofer via
deze luidsprekers worden weergegeven.)
! Na het maken van de aansluitingen moet
de Full Auto MCACC (instelling van
luidsprekeromgeving) procedure worden
uitgevoerd. Zie Automatisch uitvoeren van de
optimale geluidsafstellingen (Full Automatic
MCACC) op bladzijde 20 .
De luidsprekers opstellen
Zie het onderstaande schema voor de plaats
van de luidsprekers die u wilt aansluiten.
L
SW 2 SW 1
C
FHL
FWL
SL
SBL SBR SB
SR
FWR
R
FHR
30 30
60 60
60
120 120
! Zet de surroundluidsprekers op 120° vanaf het
midden. Als u (1) surround-achterluidsprekers
gebruikt en (2) geen hoog-voorluidsprekers/
breed-voorluidsprekers gebruikt, raden wij u
aan de surroundluidsprekers vlak naast u te
zetten.
! Als u van plan bent om slechts één surround-
achterluidspreker aan te sluiten, moet u deze
vlak achter u plaatsen.
! Plaats de linker en rechter hoog-
voorluidspreker minimaal 1 meter meteen
boven de linker en rechter voorluidspreker.
De luidsprekers aansluiten
Elke luidsprekeraansluiting op de receiver
bestaat uit een positieve (+) en een negatieve
(–) aansluiting. Controleer of deze overeenko-
men met de aansluitingen op de luidsprekers.
WAARSCHUWING
! Deze luidsprekeraansluitingen hebben
een GEVAARLIJKE spanning. Om
een elektrische schok te voorkomen
bij het aansluiten of losmaken van de
luidsprekerkabels, moet u het netsnoer
losmaken voordat u eventuele niet-geïsoleerde
onderdelen aanraakt.
! Zorg dat de ontblote draaduiteinden van de
luidsprekerkabel stevig in elkaar zijn gedraaid
en volledig in de luidsprekeraansluiting
steken. Als een gedeelte van de ontblote
draaduiteinden van de luidspreker contact
maakt met het achterpaneel, kan de
stroomvoorziening worden afgesloten als
beveiliging.
Aansluitingen met ontblote draad
WAARSCHUWING
Controleer of alle luidsprekers stevig staan of
zijn bevestigd. Dit geeft niet alleen een betere
geluidskwaliteit, maar verkleint ook de kans
op schade of letsel als gevolg van luidspre-
kers die worden omgestoten of die vallen bij
aardschokken.
1 Draai de losse kerndraadjes in elkaar.
2 Draai de aansluitschroef los en steek
de kerndraad naar binnen.
