Nl 17

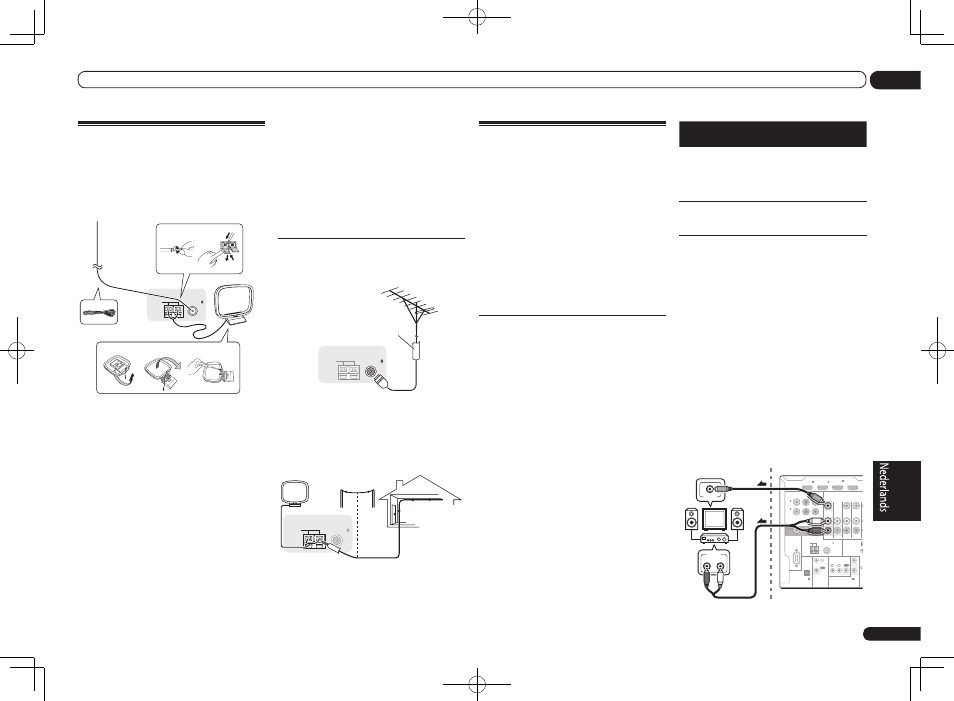

02 De apparatuur aansluiten
AM/FM-antennes aansluiten
Sluit de AM-raamantenne en de
FM-draadantenne aan zoals hieronder is afge-
beeld. Voor een betere ontvangst en optimale
geluidskwaliteit moet u buitenantennes aanslui-
ten (zie Buitenantennes aansluiten op bladzijde
17 ).
ANTENNA
FM UNBAL 75 AM LOOP
3
1
4
a b c
5
2
1 Verwijder de isolatie van beide draden
van de AM-antenne.
2 Duw de lipjes open, steek een draad
volledig in elke aansluiting en laat de
lipjes los om de AM-antennedraden vast
te zetten.
3 Bevestig de AM-raamantenne aan de
standaard.
Om de standaard aan de antenne vast te
maken, buigt u deze in de richting aangegeven
door de pijl (afb. a) en klemt dan de antenne in
de standaard (afb. b).
! Als u de AM-antenne aan een muur of
ander oppervlak wilt monteren, moet u de
standaard met schroeven aan het oppervlak
vastmaken (afb. c) voordat u de antenne in de
standaard vastklemt. Zorg dat er een goede
ontvangst is.
4 Zet de AM-antenne op een vlakke
ondergrond en draai deze in de richting
die de beste ontvangst geeft.
5 Sluit de FM-draadantenne op de FM-
anteneaansluiting aan.
U krijgt de beste resultaten als u de FM-antenne
helemaal uitstrekt en vastmaakt aan een muur
of deurpost. Laat de antenne niet losjes of opge-
vouwen hangen.
Buitenantennes aansluiten
U kunt de FM-ontvangst verbeteren als u een
FM-buitenantenne aansluit op FM UNBAL 75 W.
ANTENNA
FM UNBAL 75 AM LOOP
75 Ω coaxiale kabel
Als u de AM-ontvangst wilt verbeteren, sluit u
een met vinyl beklede draad van 5 m tot 6 m aan
op de aansluitingen AM LOOP zonder de bijge-
leverde AM-raamantenne los te koppelen.
U krijgt de beste ontvangst wanneer u de kabel
buiten horizontaal ophangt.
ANTENNA
FM UNBAL 75 AM LOOP
Buitenantenne
Binnenantenne
(met vinyl beklede
draad)
5 m tot 6 m
MULTI-ZONE instellingen
Met deze receiver kunt u maximaal drie onaf-
hankelijke systemen in verschillende ruimten
aansturen, nadat u de benodigde MULTI-ZONE
aansluitingen hebt gemaakt.
Er kunnen gelijktijdig verschillende bronnen in
de drie zones worden weergegeven of, afhan-
kelijk van uw wensen, kan ook dezelfde bron
worden gebruikt. De hoofdzone en secundaire
zones worden onafhankelijk aangestuurd (de
hoofdzone kan uit staan terwijl een of beide
secundaire zones aan staan) en de secundaire
zones kunnen worden bediend met de afstands-
bediening of de bedieningselementen op het
voorpaneel.
MULTI-ZONE aansluitingen tot
stand brengen
U kunt deze aansluitingen maken als u een
aparte TV en luidsprekers hebt voor de eerste
secundaire zone (ZONE 2) en een afzonderlijke
TV en een afzonderlijke versterker (en luidspre-
kers) voor de tweede secundaire zone (ZONE 3).
U hebt ook een aparte versterker nodig als
u geen gebruikmaakt van de MULTI-ZONE
instellingen met gebruik van de luidsprekeraan-
sluitingen (ZONE 2) op bladzijde 18 voor de
eerste secundaire zone. Met dit systeem hebt
u de keuze uit twee opstellingen voor de eerste
secundaire zone. Kies de opstelling die het
meest geschikt is voor uw situatie.
MULTI-ZONE luisteropties
De volgende tabel toont de signalen die naar
ZONE 2 en ZONE 3 kunnen worden uitgevoerd:
Secundaire
zone
Beschikbare ingangsfuncties
ZONE 2
DVD, TV/SAT, DVR/BDR, VIDEO,
HOME MEDIA GALLERY, iPod/
USB, CD, TUNER, ADAPTER PORT
(Uitvoer van analoge audio en
composiet video.)
ZONE 3
DVD, TV/SAT, DVR/BDR, VIDEO,
CD, TUNER, ADAPTER PORT
(Voert analoge audio uit)
Het is niet mogelijk de audio- en video-ingangs-
signalen die binnenkomen via de HDMI-
ingangsaansluitingen, de digitale ingangs-
aansluitingen (OPTICAL en COAXIAL) en de
COMPONENT VIDEO-ingangsaansluitingen
terug te brengen zodat ze kunnen worden uitge-
voerd naar ZONE 2.
MULTI-ZONE basisopstelling
(ZONE 2)
1 Sluit een aparte versterker aan op de
AUDIO ZONE 2 OUT-aansluitingen van
deze receiver.
Op de versterker in de secundaire zone moet
een paar luidsprekers worden aangesloten
zoals in de volgende afbeelding.
2 Sluit een TV-monitor aan op de VIDEO
ZONE 2 OUT-aansluiting van deze receiver.
RS-232C
ZONE 2 IN IN OUT ZONE 3 OUT TV/SAT V DVD
COMPONENT VIDEO
Y P B P R
ASSIGNABLE
MONITOR OUT
(DVD) IN 1
(DVR/ BDR)
IN 2
BD IN
EXTENSION
SPEAKERS A FM UNBAL 75 AM LOOP
ANTENNA
(OUTPUT 5 V 150 mA MAX) CONTROL
IR
OUT
IN
OUT IN 1 IN 2
2
1
12 V TRIGGER
(OUTPUT 12 V TOTAL 150 mA MAX)
HDMI (VIDEO) IN 1 IN 2 IN 4
ASSIGNABLE 1 6
R L
AUDIO IN
VIDEO IN
Secundaire zone (ZONE 2) Hoofdzone
