De apparatuur aansluiten
Andere audio-apparatuur aansluiten
Deze receiver beschikt over zowel digitale als analoge ingangen, zodat u digitale audio-apparatuur
kunt aansluiten voor afspelen.
Wanneer u de receiver instelt, moet u opgeven op welke ingang de component is aangesloten (zie
ook Het menu Input Setup in de handleiding op de CD-ROM).

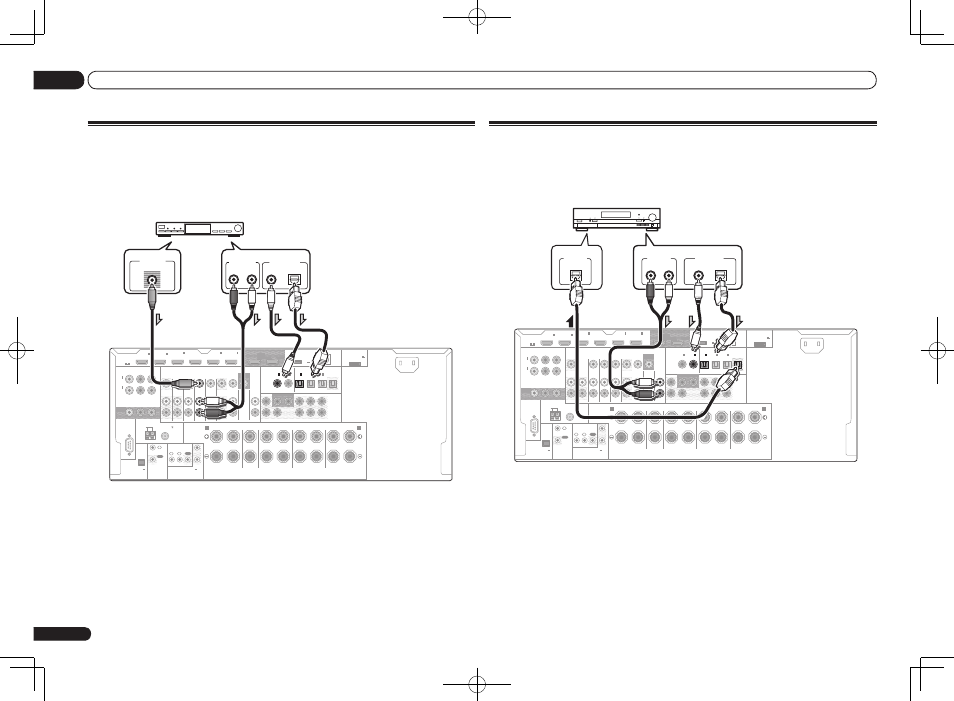

RS-232C
ZONE 2
L
R
IN
IN
IN
IN
DVR/BDR
OUT
OUT
ZONE 3
OUT
TV/SAT VIDEO
IN
CD
DVD
OUT 1
(CONTROL)
OUT 2
PRE OUT
SUBWOOFER
1
2
COMPONENT VIDEO
Y
P
B
P
R
ASSIGNABLE
MONITOR
OUT
(DVD)
IN
1
(DVR/
BDR)
IN
2
FRONT
CENTER
SURROUND SURR BACK FH / FW
(
CD)
(
DVD)
COAXIAL
ASSIGNABLE
ASSIGNABLE
IN
1
IN
2
(
DVR/BDR)
(
TV/SAT)
OPTICAL
IN
1
IN
2
IN
3
OUT
(
VIDEO)
(OUTPUT 5 V
0.1 A MAX)
ADAPTER PORT
EXTENSION
DC OUTPUT
for WIRELESS LAN
(10/100)
LAN
(OUTPUT
5 V
0.6 A MAX)
FRONT
CENTER
SURROUND
SURROUND BACK
R
L
R
L
R
L
R
L(Single)
(Single)
SPEAKERS
FRONT HEIGHT / FRONT WIDE /
B
A
AC IN
FM UNBAL 75
AM LOOP
ANTENNA
(OUTPUT 5 V
150 mA MAX)
CONTROL
IR
OUT
IN
OUT
IN 1 IN 2
2
1
12 V TRIGGER
(OUTPUT 12 V
TOTAL 150 mA MAX)
VIDEO
AUDIO
MONITOR
OUT
HDMI
BD IN
(VIDEO)
IN
1
IN
2
IN
4
IN
5
IN
6
(DVD)
(DVR/BDR)
ASSIGNABLE
1 6
DIGITAL OUT
COAXIAL
OPTICAL
DIGITAL IN
OPTICAL
ANALOG
R
L
AUDIO OUT
MD, DAT, enz.
Eén selecteren
! Als de platenspeler line-level-uitgangen heeft, dat wil zeggen een ingebouwde voorversterker, sluit u
deze aan op de CD-ingangen.
! U kunt geen HDMI-audio horen via de digitale uitgangen van deze receiver.
Een receiver voor satelliet/kabel-TV of een andere set-top box
aansluiten
Receivers voor satelliet- en kabel-TV en externe digitale tuners zijn voorbeelden van zogenaamde
‘set-top boxes’.
Wanneer u de receiver instelt, moet u opgeven op welke ingang de set-top box is aangesloten (zie
Het menu Input Setup in de handleiding op de CD-ROM).
RS-232C
ZONE 2
L
R
IN
IN
IN
IN
DVR/BDR
OUT
OUT
ZONE 3
OUT
TV/SAT
VIDEO
IN
CD
DVD
OUT 1
(CONTROL)
OUT 2
PRE OUT
SUBWOOFER
1
2
COMPONENT VIDEO
Y
P
B
P
R
ASSIGNABLE
MONITOR
OUT
(DVD)
IN
1
(DVR/
BDR)
IN
2
FRONT
CENTER
SURROUND SURR BACK FH / FW
(
CD)
(
DVD)
COAXIAL
ASSIGNABLE
ASSIGNABLE
IN
1
IN
2
(
DVR/BDR)
(
TV/SAT)
OPTICAL
IN
1
IN
2
IN
3
OUT
(
VIDEO)
(OUTPUT 5 V
0.1 A MAX)
ADAPTER PORT
EXTENSION
DC OUTPUT
for WIRELESS LAN
(10/100)
LAN
(OUTPUT
5 V
0.6 A MAX)
FRONT
CENTER
SURROUND
SURROUND BACK
R
L
R
L
R
L
R
L(Single)
(Single)
SPEAKERS
FRONT HEIGHT / FRONT WIDE /
B
A
AC IN
FM UNBAL 75
AM LOOP
ANTENNA
(OUTPUT 5 V
150 mA MAX)
CONTROL
IR
OUT
IN
OUT
IN 1 IN 2
2
1
12 V TRIGGER
(OUTPUT 12 V
TOTAL 150 mA MAX)
VIDEO
AUDIO
MONITOR
OUT
HDMI
BD IN
(VIDEO)
IN
1
IN
2
IN
4
IN
5
IN
6
(DVD)
(DVR/BDR)
ASSIGNABLE
1 6
VIDEO OUT
VIDEO
ANALOG
R
AUDIO OUT
DIGITAL OUT
COAXIAL
OPTICAL
L
Eén selecteren
STB
! Als uw set-top box is uitgerust met een HDMI-uitgangsaansluiting, raden wij u aan deze met de
aansluiting HDMI IN 1 of IN 2 van de receiver te verbinden. Wanneer u dit doet, moet u de receiver
en de TV ook via HDMI aansluiten (zie Aansluiten via HDMI op bladzijde 14 ).
