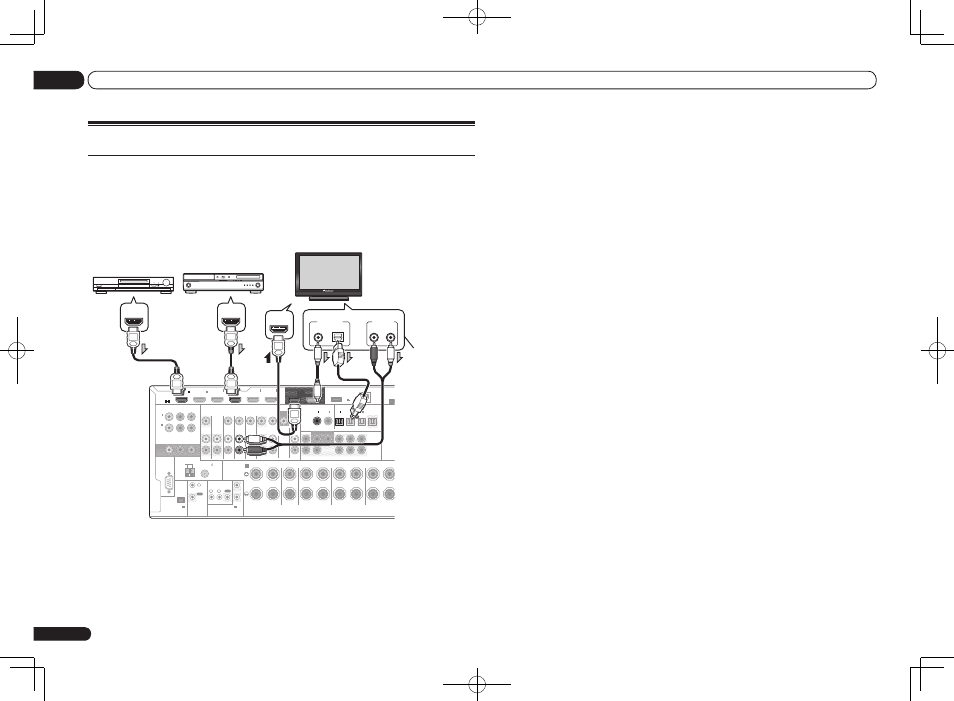

Подключение телевизора и компонентов воспроизведения
Подключение с помощью HDMI
При наличии компонента с интерфейсом HDMI или DVI (с HDCP) (проигрыватель Blu-ray
Disc дисков (BD), др.), его можно подключить к данному ресиверу с помощью отдельно про-
дающегося кабеля HDMI.
Если телевизор и компоненты воспроизведения поддерживают функцию Control через
HDMI, можно использовать удобные функции Control через HDMI (см.
Функция Control
через HDMI
в инструкциях по эксплуатации на CD-ROM).
RS-232C
ZONE 2
L
R
IN
IN
IN
IN
DVR/BDR
OUT
OUT
ZONE 3
OUT
TV/SAT
VIDEO
IN
CD
DVD
OUT 1
(CONTROL)
OUT 2
PRE OUT
SUBWOOFER
1
2
COMPONENT VIDEO
Y
P
B
P
R
ASSIGNABLE
MONITOR
OUT
(DVD)
IN
1
(DVR/
BDR)
IN
2
HDMI
FRONT
CENTER
SURROUND SURR BACK FH / FW
BD IN
ASSIGNABLE
1 6
(
CD)
(
DVD)
COAXIAL
ASSIGNABLE
ASSIGNABLE
IN
1
IN
2
(
DVR/BDR)
(
TV/SAT)
OPTICAL
IN
1
IN
2
IN
3
OUT
(
VIDEO)
(OUTPU
0.1 A
ADAPTE
EXTENSION
DC OUTPUT
for WIRELESS LAN
(10/100)
LAN
(OUTPUT
5 V
0.6 A MAX)
FRONT
CENTER
SURROUND
SURROUND BACK
R
L
R
L
R
R
L(Single)
(Single)
SPEAKERS
FRONT HEIGHT / FRONT WIDE
A
FM UNBAL 75
AM LOOP
ANTENNA
(OUTPUT 5 V
150 mA MAX)
CONTROL
IR
OUT
IN
OUT
IN 1 IN 2
2
1
12 V TRIGGER
(OUTPUT 12 V
TOTAL 150 mA MAX)
VIDEO
AUDIO
MONITOR
OUT
(VIDEO)
IN
1
IN
2
IN
4
IN
5
IN
6
(DVD)
(DVR/BDR)
DIGITAL OUT
COAXIAL
OPTICAL
ANALOG
R
L
AUDIO OUT
HDMI IN
HDMI OUT
HDMI OUT
Совместимый с HDMI/DVI
проигрыватель Blu-ray
Другие компоненты,
оборудованные интерфейсом
HDMI/DVI
Монитор, совместимый с
HDMI/DVI
Выберите один
Данное
подключение
требуется для
прослушивания
звучания
телевизора
через ресивер.
!
При подключении к совместимому с HDMI/DVI монитору через терминал HDMI OUT
2
, переключите настройку выхода HDMI на HDMI OUT 2 или HDMI OUT ALL. См.
Переключение выхода HDMI
в инструкциях по эксплуатации на CD-ROM.
!
Для компонентов приема также доступны подключения, в дополнение к подключениям
HDMI (см.
Подключение проигрывателя DVD без выхода HDMI
на стр. 15 ).
Ru
14
02
Подключение оборудования
!
Для прослушивания звучания телевизора через ресивер, подключите ресивер и телевизор
через аудиокабели.
— Когда телевизор и ресивер подключены через подключения HDMI, если телевизор
поддерживает функцию ARC (Канал возврата аудиосигнала) на HDMI, звучание
телевизора поступает на ресивер через терминал HDMI OUT, поэтому нет необходимости
подключать аудиокабель. В таком случае, установите TV Audio в HDMI Setup на via HDMI
(см.
HDMI Setup
в инструкциях по эксплуатации на CD-ROM).
