Ru 19
02 Подключение оборудования
L
R
PRE OUT OFER 2 SURROUND SURR BACK FH / FW
( CD)
BLE
IN 2 ( DVR/BDR) ( TV/SAT)
OPTICAL ASSIGNABLE
IN 1 IN 2 IN 3 OUT ( VIDEO)
DC OUTPUT
for WIRELESS LAN (10/100)
LAN (OUTPUT 5 V 0.6 A MAX)
SURROUND BACK L R R L(Single)
(Single)
FRONT HEIGHT / F
WAN 3 2 1
LAN
Интернет
Модем
Маршрути
затор
LAN кабель
(продается
отдельно)
к порту LAN
Компьютер

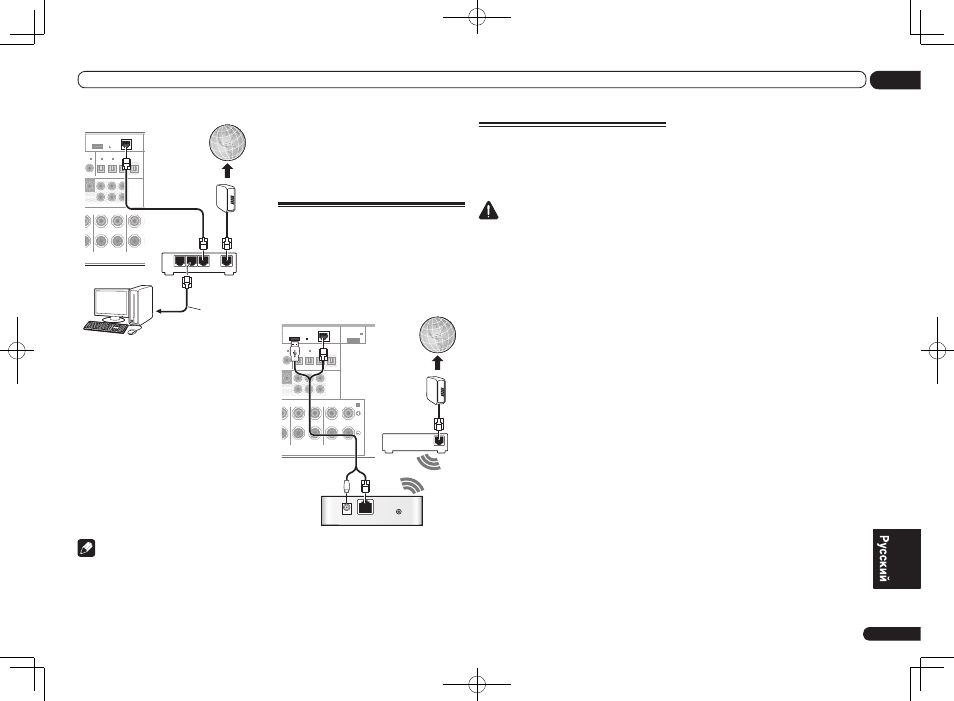

Подключите терминал LAN на данном реси-
вере к терминалу LAN на маршрутизаторе
(с или без встроенной функции DHCP сер-
вера) через прямой LAN кабель (CAT 5 или
выше).
Включите функцию DHCP сервера марш-
рутизатора. В случае, если на маршрутиза-
торе отсутствует функция DHCP сервера,
необходимо настроить сеть вручную.
Подробнее, см. Меню Network Setup в
инструкциях по эксплуатации на CD-ROM.
Технические характеристики терминала
LAN
! Терминал LAN : гнездо Ethernet
(10BASE-T/100BASE-TX)
Примечание
! Смотрите руководство по управлению
к имеющемуся оборудованию, так как
подключенное оборудование и метод
подключения могут отличаться в
зависимости от среды Интернет.
! При использовании широкополосного
подключения к Интернет, в случае
необходимости свяжитесь с провайдером
Интернет услуги. Подробнее, свяжитесь
с ближайшим провайдером Интернет
услуги.
Подключение беспроводной
сети LAN
Можно выполнить беспроводное подклю-
чение к сети через беспроводное подклю-
чение LAN. Для подключения используйте
AS-WL300.
! Используйте только поставляемый кабель
для подключения аксессуаров.
WAN
DC 5V WPS Ethernet
L
R
2
PRE OUT OOFER 2 SURROUND SURR BACK FH / FW
( CD)
BLE ASSIGNABLE
IN 2 ( DVR/BDR) ( TV/SAT)
OPTICAL
IN 1 IN 2 IN 3 OUT ( VIDEO)
(OUTPUT 5 V
0.1 A MAX)
ADAPTER PORT DC OUTPUT for WIRELESS LAN (10/100) LAN (OUTPUT 5 V 0.6 A MAX)
SURROUND BACK L R L R L(Single)
(Single)
FRONT HEIGHT / FRONT WIDE / B
Интернет
Модем
Преобразователь беспроводной сети LAN (AS-WL300)
Маршрути
затор
Подключение ресивера к
розетке
Подключайте ресивер к розетке только
после подключения к нему всех компонен-
тов, в том числе и громкоговорителей.
ПРЕДУПРЕЖДЕНИЕ
! Держите кабель питания за вилку.
Вынимая вилку из розетки, никогда
не тяните за сам кабель, никогда не
дотрагивайтесь до кабеля питания
влажными руками, так как это может
стать причиной короткого замыкания
и поражения электрическим током. Не
допускайте установки на кабель питания
самого аппарата, предметов мебели
или других предметов и его защемления
любыми другими способами. Не
допускайте образования на кабеле узлов
или его спутывания с другими кабелями.
Кабели питания следует прокладывать
в таких местах, где возможность
наступить на них будет маловероятной.
Поврежденный кабель питания может
стать причиной возгорания или поражения
электрическим током. Периодически
проверяйте кабель питания. Если
обнаружится его повреждение, обратитесь
в ближайший сервисный центр,
уполномоченный компанией Pioneer, по
поводу его замены.
! Не используйте никакой другой кабель
питания, кроме поставляемого с данным
аппаратом.
! Не используйте поставляемый кабель
питания для любой другой цели, кроме
описанной ниже.
! Если ресивер не используется постоянно
(например, вы уезжаете в отпуск),
вытащите вилку кабеля питания из
розетки.
! Если подключены громкоговорители с
сопротивлением 6 W, перед включением
питания, переключите настройку
сопротивления.
! Только VSX-LX55:
Перед отсоединением, убедитесь в том,
что погас синий свет u STANDBY/ON.
1 Подключите поставляемый кабель
питания к разъему AC IN на задней
стороне ресивера.
2 Подключите другой конец к розетке.
! После подключения данного ресивера к
розетке переменного тока, запускается
процесс инициализации HDMI,
занимающий от 2 до 10 секунд. Во время
данного процесса, любые операции
недоступны. Во время данного процесса,
на дисплее передней панели моргает
индикатор HDMI, и данный ресивер
можно включить только после остановки
моргания. Данный процесс можно
пропустить, установив функцию Control
через HDMI на OFF. Подробнее о функции
Control
через HDMI, см. Функция Control
через HDMI в инструкциях по эксплутации
на CD-ROM.
