Ru
9
02
Подключение оборудования
Данные подключения позволяют одно-
временно прослушивать 5,2-канальное
объемное звучание в основной зоне и сте-
реофоническое воспроизведение того же
источника от громкоговорителей В. Те-же
самые подключения также позволяют вос-
производить 7,2- канальное объемное зву-
чание в основной зоне, когда громкоговори-
тели В не используются.
[D] 5,2-канальная система
объемного звучания и подключение
переднего двухполосного усиления
(высококачественное объемное
звучание)
!
Настройка Speaker System: Front Bi-Amp
Подключение двухполосного усиления
передних громкоговорителей для высокока-
чественного звучания 5,2-канального объ-
емного звучания.
L
R
SL
SR
Front Bi-Amp
SW 1
SW 2
C
[E] 5,2-канальная система объемного
звучания и подключение ZONE 2 (Multi
Zone)
!
Настройка Speaker System: ZONE 2
Данные подключения позволяют одно-
временно прослушивать 5,2-канальное
объемное звучание в основной зоне и сте-
реофоническое воспроизведение на другом
компоненте в ZONE 2. (Выбор устройств
приема ограничен.)
L
L
R
R
SL
SR
Основная зона
Под-зона
ZONE 2
C
SW 1
SW 2
Другие подключения
громкоговорителей
!
Можно выбрать нужную схему
подключения громкоговорителей, даже
если имеется менее 5,2-канальной
акустической системы (кроме передних
левого/правого громкоговорителей).
!
Когда низкочастотный громкоговоритель
не подключается, подключите
громкоговорители с возможностью
воспроизведения низких частот к
переднему каналу. (Низкочастотный
компонент низкочастотного
громкоговорителя воспроизводится от
передних громкоговорителей, что может
повредить громкоговорители.)
!
После подключения, обязательно
выполните процедуру Full Auto MCACC
(настройка среды громкоговорителей).
См.
Автоматическая регулировка
оптимального звучания (Полная
автоматическая настройка MCACC)
на стр.
20 .

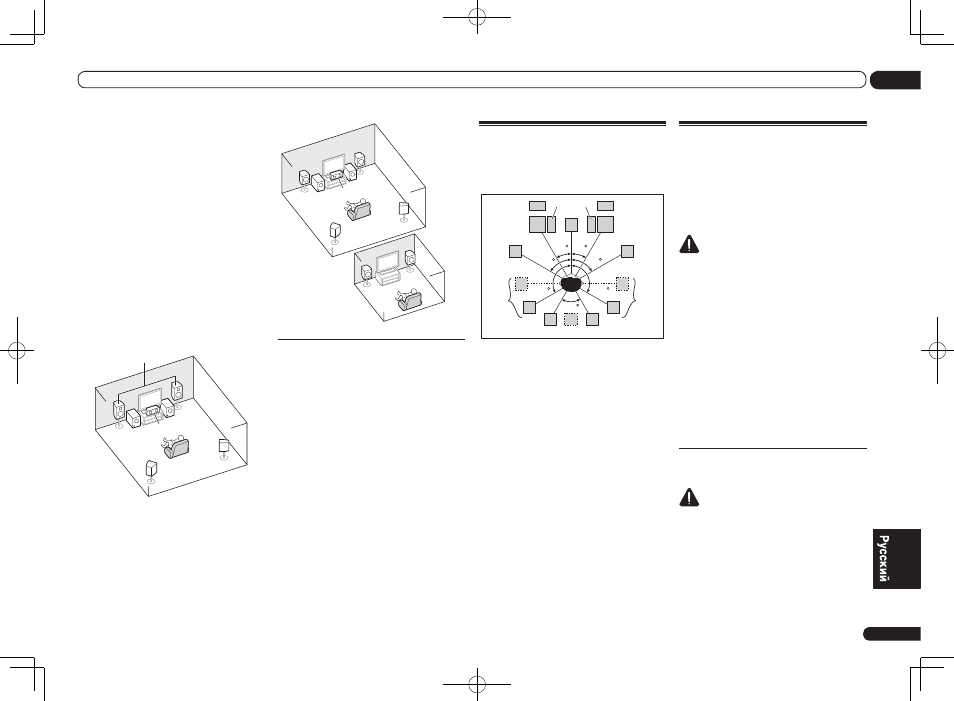

Расположение
громкоговорителей
По расположению подключаемых громкого-
ворителей смотрите рисунок ниже.
L
SW 2 SW 1
C
FHL
FWL
SL
SBL
SBR
SB
SR
FWR
R
FHR
30 30
60
60
60
120
120
!
Расположите громкоговорители
объемного звучания в 120° от
центра. Если (1) используется задний
громкоговоритель объемного звучания,
и, (2) не используются передние верхние
громкоговорители / передние боковые
громкоговорители, рекомендуется
расположить громкоговоритель объмного
звучания рядом со слушателем.
!
Если подключается только один задний
громкоговоритель объемного звучания,
расположите его непосредственно за
слушателем.
!
Расположите левый и правый передние
верхние громкоговорители как минимум
на один метр выше над левым и правым
передними громкоговорителями.
Подключение
громкоговорителей
Подключение каждого громкоговорителя к
ресиверу предусматривает подключение
к положительному (+) и отрицательному
(–) терминалам. Убедитесь в том, что
они совпадают с терминалами на самих
громкоговорителях.
ПРЕДУПРЕЖДЕНИЕ
!
Данные терминалы громкоговорителей
содержат
ОПАСНОЕ ДЛЯ ЖИЗНИ
напряжение. Во избежание риска
электрошока при подключении или
отсоединении кабелей громкоговорителей,
перед прикосновением к любым
неизолированным частям, отсоедините
кабель питания.
!
Оголенные концы провода
громкоговорителя должны быть
обязательно скручены и вставлены в
терминал громкоговорителя до конца.
В случае прикосновения оголенного
провода громкоговорителя к задней
панели питание в качестве меры
предосторожности может отключиться.
Подключение зачищенным
проводом
ПРЕДУПРЕЖДЕНИЕ
Убедитесь, что все громкоговорители
надежно установлены. При этом не только
улучшается качество звучания, но и умень-
шается риск повреждения устройства или
получения травмы в результате падения
громкоговорителей, вызванного внешними
воздействиями, например землетрясением.
