Ru
12
02
Подключение оборудования

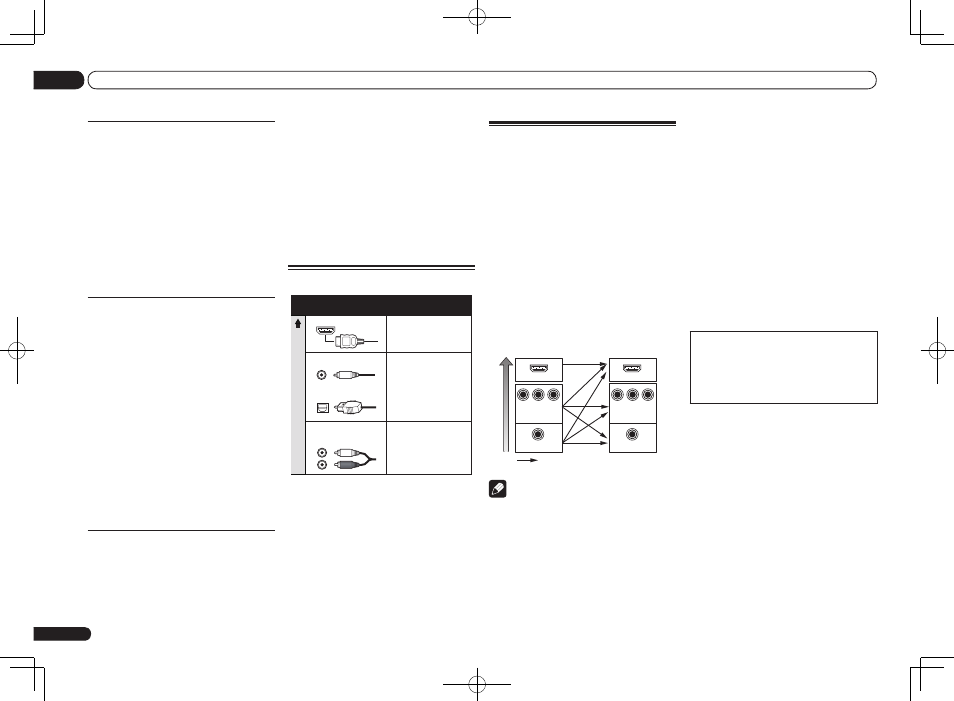

О преобразователе
видеосигнала
Преобразователь видеосигнала обеспечи-
вает вывод всех видеоисточников через все
гнезда MONITOR VIDEO OUT. HDMI - един-
ственное исключение: поскольку пониже-
ние данного разрешения невозможно, при
подключении данного видеоисточника необ-
ходимо подключить монитор/телевизор к
выходу HDMI ресивера.
Если для нескольких видеокомпонентов
назначена одна и та же функция входа (см.
Меню Input Setup
в инструкциях по экс-
плуатации на CD-ROM), преобразователь
устанавливает приоритет в следующем
порядке: HDMI, компонентное видео, затем
композитное видео (в таком порядке).
VIDEO IN
VIDEO
MONITOR OUT
COMPONENT
VIDEO IN
Y
P
B
P
R
Y
P
B
P
R
COMPONENT VIDEO
MONITOR OUT
HDMI IN
HDMI OUT
Ул
учшение
ка
честв
а
Возможность вывода видеосигналов
Терминал для
подключения с исходным
устройством
Терминал для
подключения с
телевизионным монитором
Примечание
!
Если видеосигнал не отображается на
телевизоре, попробуйте отрегулировать
настройки разрешения используемого
компонента или дисплея. Учтите, что
некоторые компоненты (например,
игровые видеоприставки) имеют
разрешение, преобразование которого
невозможно. В таком случае, попытайтесь
переключить Digital Video Conversion
(Преобразование цифрового видео) (в
Настройка видеоопций
в инструкциях по
эксплуатации на CD-ROM) OFF.
!
Разрешения входного сигнала, которые
можно преобразовывать от компонентного
видеовхода для выхода через HDMI,
составляют 480i/576i, 480p/576p,
720p и 1080i. Сигналы 1080р не могут
преобразовываться.
!
Можно преобразовывать только сигналы
с входным разрешением 480i/576i
от компонентного видеовхода для
композитных терминалов MONITOR OUT.
!
Для оптимального видеоотображения,
ТНХ рекомендует переключить Digital
Video Conversion (Преобразование
цифрового видео) (в
Настройка
видеоопций
в инструкциях по
эксплуатации на CD-ROM) OFF.
Данное изделие содержит технологию
защиты авторских прав, защищенную
патентами США и другими правами на
интеллектуальную собственность, принад-
лежащую Rovi Corporation. Инженерный
анализ и разборка запрещены.
Громкоговорители В
Можно прослушивать стереофоническое
воспроизведение в другой комнате.
1 Подключите два громкоговорителя
к терминалам передних верхних
громкоговорителей.
См.
Стандартное подключение объемного
звучания
на стр. 10 .
2 Выберите ‹Speaker B› в меню
Speaker System
.
Для этого, см.
Настройка акустической
системы
в инструкциях по эксплуатации на
CD-ROM.
Двухполосное усиление
Подключение двухполосного усиления
передних громкоговорителей для высокока-
чественного звучания 5,2-канального объ-
емного звучания.
1 Подключите громкоговорители,
совместимые с двухполосным
усилением, к терминалам передних
громкоговорителей и задних
громкоговорителей объемного
звучания.
См.
Двухполосное усиление громкоговори-
телей
на стр. 11 .
2 Выберите ‹Front Bi-Amp› в меню
Speaker System
.
Для этого, см.
Настройка акустической
системы
в инструкциях по эксплуатации на
CD-ROM.
ZONE 2
Данные подключения позволяют одновре-
менно прослушивать 5,2-канальное объем-
ное звучание в основной зоне и стереофо-
ническое воспроизведение на другом ком-
поненте в ZONE 2.
1 Подключите два громкоговорителя
к терминалам задних
громкоговорителей объемного
звучания.
См.
Стандартное подключение объемного
звучания
на стр. 10 .
2 Выберите ‹ZONE 2› в меню
Speaker System
.
Для этого, см.
Настройка акустической
системы
в инструкциях по эксплуатации на
CD-ROM.
Об аудиоподключении
Передаваемые
аудиосигналы
Приоритет звукового сигнал
а
HDMI
Аудиосигнал высокой
четкости
Цифровой
(Коаксиальный)
Обычный цифровой
аудиосигнал
RCA (Аналоговый)
(Белый/Красный)
Обычный аналоговый
аудиосигнал
Цифровой (Оптический)
Типы кабелей и
терминалы
!
С помощью кабеля HDMI можно
передавать видео и аудиосигналы с
высоким качеством через единый кабель.
