Гид быстрого начала
Установка без излишеств
Данный ресивер имеет очень простую возможность настройки в расчете, что если вы желаете выполнить только
подсоединение вашего оборудования и сразу начать наслаждение качественными кинофильмами домашнего театра,
следуйте нижеуказанным четырем пунктам и используйте эти простые установочные настройки на VSX-C100.
В большинстве случаев Вы можете оставлять ресивер в параметрах по умолчанию.
Установки по умолчанию:
• Установка динамиков: Автоматически определяется ресивером
• Установка ввода: DVD
• Выбор сигнала: AUTO
• Режим слушания: AUTO
• Звуковой режим: NATURAL
1) Подключите ваш DVD плеер, динамики, низкочастотный динамик и ТВ.
Подсоедините ваш DVD проигрыватель к этому модулю с помощью коаксиального дигитального терминала или оптических
дигитальных терминалов в зависимости от типа дигитального терминала, которым снабжен ваш DVD. Качество этих двух
соединений одно и тоже, просто надо обратить внимание на соединение двух одинаковых терминалов, и вам не нужно
проделывать оба. Тем ни менее вам будет легче всего следовать установкам по умолчанию этого приемника и
подсоединить ваш DVD проигрыватель к коаксиальному терминалу. Если ваш проигрыватель не снабжен коаксиальным
терминалом, используйте один из оптических терминалов для того, чтобы подсоединить его к приемнику. (В этом случае
вам нужно присвоить DVD функцию этому терминалу. См. стр. 31 для подробностей.) Следуйте указаниям рисунка ниже,
чтобы подсоединить ваш DVD проигрыватель или к коаксиальному или к оптическому терминалу(ам). Затем подсоедините
динамики, которые вы хотите использовать с этой этим проиемником. Этот приемник может использоваться и с двумя
динамиками, но лучше всего использовать пять для того, чтобы польучить точный звук окружения. См. стр. 16–17 для
подробностей о подсоединении ваших динамиков. Затем подсоедините ваш бассовый динамик, если у вас есть таковой.
При подсоединении динамиков убедитесь в том, что вы подсоединили позитивные (+) и негативные терминалы (–) на
приемнике и динамиках одним и тем же проводом (позитивный с позитивным, негативный с негативным).
AC IN
CONTROL
CENTER L R L R
SUB
WOOFER
OUT
OUT
F M UNBAL75 Ω
AM LOOP
MONITOR
OUT
DVD
DVD
(DVD)
COA X R
R
AUD IO DIGITAL IN AUDIO VIDEO
L
L
ANTENNA
1
2
IN OUT
SPEAKERS
FRONT SURROUND
DVR /
VCR
DVR /
VCR
DVR /
VCR
IN
T V/
SAT
T V/
SAT
IN
IN
OPT1
OPT2
( T V /
S AT )
LINE LEVEL
DIGITAL AUDIO OUT
OPTICAL
STANDBY/ON
Î 3
OPEN/
CLOSE 0
8 7 1 4 ¡ ¢
COAXIAL

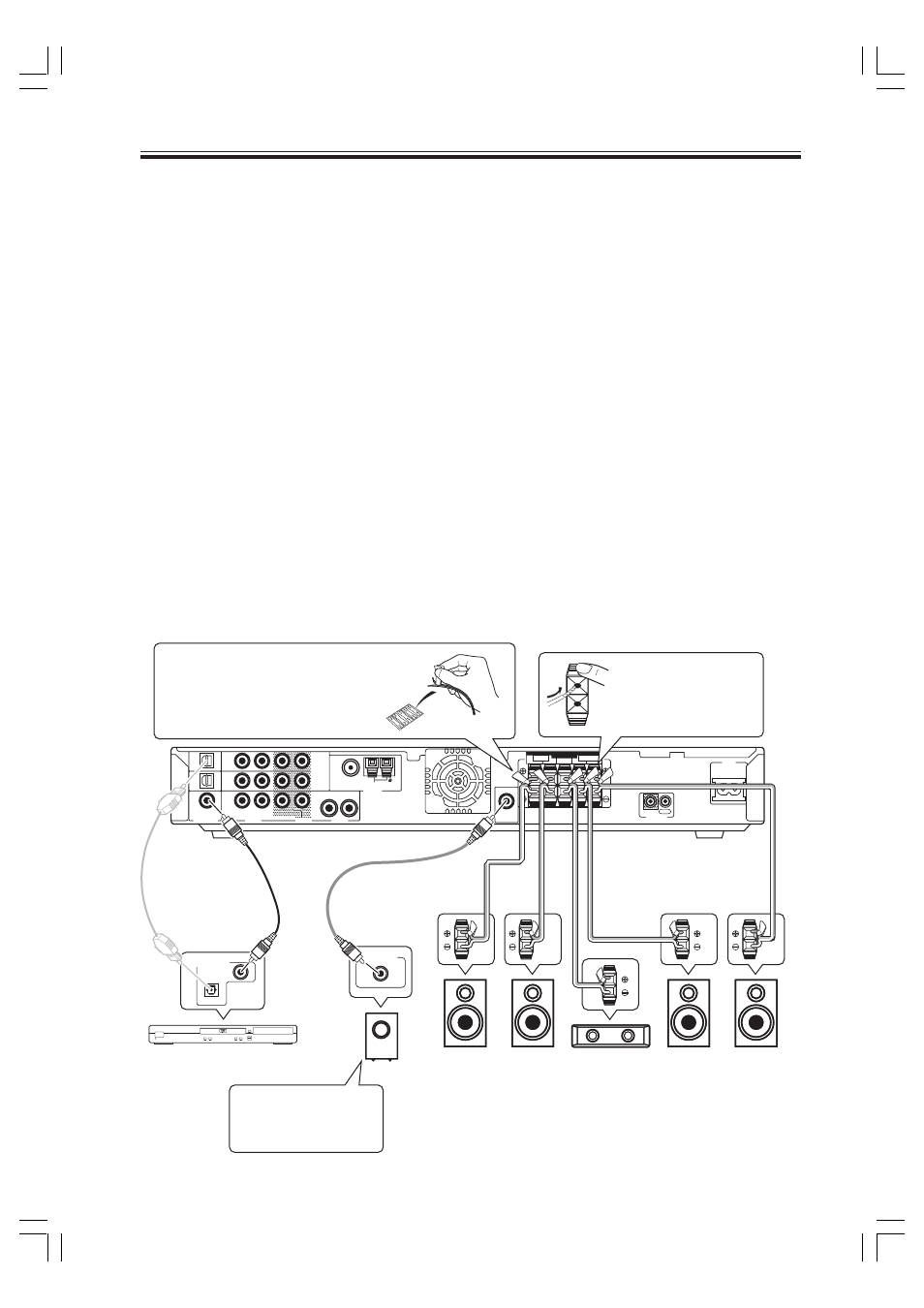

Перед подключением динамиков прикрепите
