Подсоединение вашего оборудования
Перед тем, как выполнить или изменить подсоединения, выключите питание и отсоедините сетевой шнур от стенной
розетки АС.
Подсоединение цифрового тюнера/приставки
Если у вас есть внешняя дигитальная приставка (как верхний набор сателитного или кабельного телевизора), вам
необходимо подсоединить его к оптическим дигитальным терминалам или к коаксиальному дигитальному терминалу для
того, чтобы прослушивать дигитальную кабельную/сателитную трансляцию. Качество этих двух соединений одно и тоже,
просто надо обратить внимание на соединение двух одинаковых терминалов. Тем ни менее вам будет легче всего
следовать установкам по умолчанию этого приемника и подсоединить ваше кабельную/сателитную приставку (или TV/SAT
как указано на дистанционном управлении) к оптическому терминалу 1. Если ваш TV/SAT не снабжен оптическим
терминалом, используйте коаксиальный терминал для подсоединения (просмотрите информацию о подсоединении DVD на
предидущей странице). См. стр. 31 для подробностей. В этом случае вам необходимо направить TV/SAT функцию на
оптический или коаксиальный терминал.
Убедитесь в том, что вы используете дигиталное и аналог соединение для аудио на кабельной/сателитной приставке, в
соответсвии с рисунком ниже.
Примечание
Основные установки по умолчанию для DIGITAL IN терминалов следующие: COAX: DVD; OPT. 1: TV/SAT; OPT. 2: DVR. Если
вам нужно использовать коаксиальный терминал для вашего TV/SAT, утсановите коаксиальный терминал на TV/SAT.
Установки дигитальных терминалов настройте на: COAX: TV/SAT; OPT. 1: DVD; OPT. 2: DVR. (см. стр. 31)
Для чего нужно аналоговое соединение, когда есть
цифровое:
•
Если ваш ТВ тюнер не имеет оптический выход, тогда
необходимо использовать аналоговое подсоединение.
•
Если программа, которую вы хотите смотреть не
воспроизводится с дигитальных терминалов, вам
необходимо аналог соединение.
•
Если вы хотите принимать сигнал из
видеомагнитофона, вместо ТВ тюнера, тогда
необходимо использовать аналоговое подсоединение.

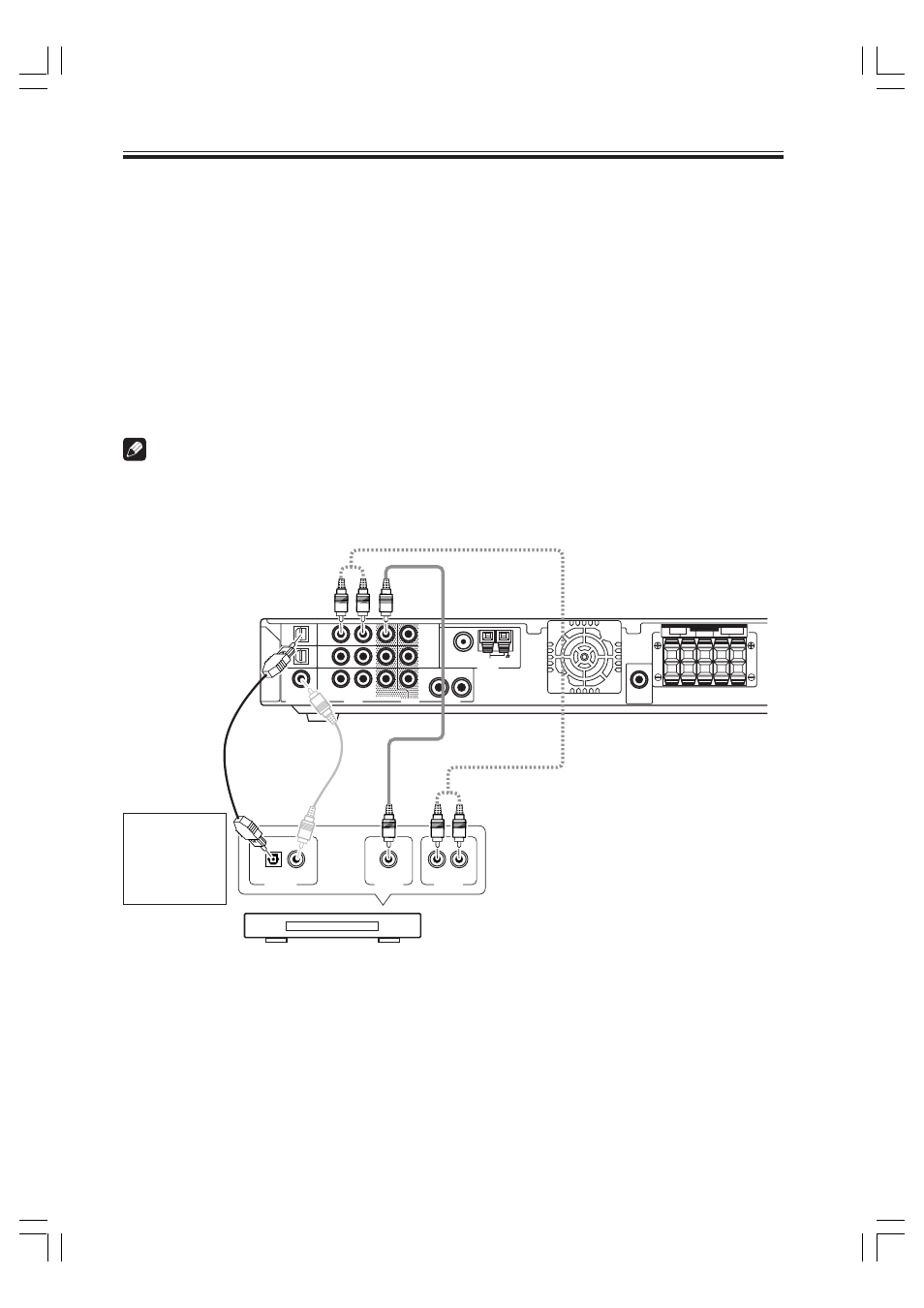

DIGITAL OUT
