14
Ru
Подсоединение вашего оборудования
Подсоединение видео компонентов
Подсоедините ваши видео компоненты к терминалам как указано ниже.
Если у вас Digital Video Recorder (DVR), вам необходимо подсоединить его дигитально к оптическому дигитальному
терминалу или к коаксиальному дигитальному терминалу для того, чтобы проигрывать и/или записывать мультиканальный
звук. Качество этих двух типов соединения одно и тоже, внимание надо обратить только на соответственное соединение
и использование доступного(ых) терминала(ов) после того, как вы подсоединили ваш DVD проигрыватель кабельную/
сателитную/ТВ приставку.
Как обычно, проще всего соединить DVR следуя установкам по умолчанию этого приемника и подсоединить вашу
кабельную/сателитную приставку (или TV/SAT, как указано на дистанционном управлении) и DVR к оптическим теминалам
1 и 2 соответственно, и подсоединить DVD к коаксиальному терминалу.
Если это не возможно из-за типов терминалов, которыми снабжены компоненты, вам необходимо определить какой
компонент будет использоваться с коаксиальным терминалом и направить его соответственно (см. стр. 31). После этого
следуйте оптическим установкам терминала по умолчанию (см. ниже).
Даже если после подсоединнения коаксиального терминала к DVD вы отсавили установки по умолчанию для этого DVD,то
установки по умолчанию для оптического терминала будут следующими:
OPT. 1: TV/SAT
OPT. 2: DVR
Если вы направили коаксиальный терминал на TV/SAT, установки по умолчанию для оптического терминала будут
следующими:
OPT. 1: DVD
OPT. 2: DVR
Все видео кассетницы (и для DVR и для VCR) должны быть подсоединены и с аналог соединениями. Если вы хотите
записывать програмы вам необходимо подсоединить к DVR/VCR IN AUDIO терминалы как указано на следующей странице.
Перед тем, как выполнить или изменить подсоединения, выключите питание и отсоедините сетевой шнур от стенной
розетки АС.

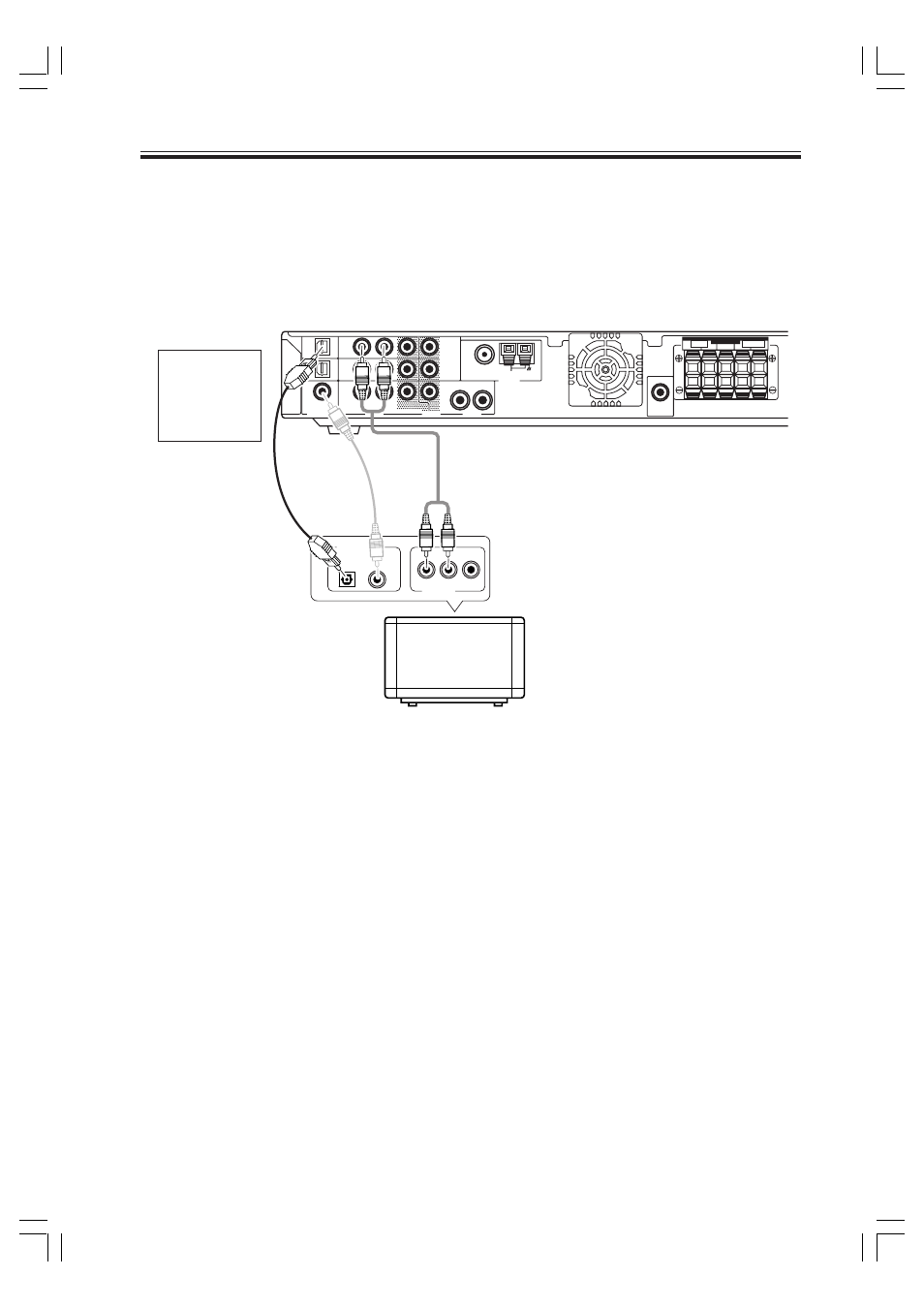

Подсоединение ТВ со встроенным цифровым тюнером
Если ваш ТВ снабжен внутренней дигитальной приставкой, следуйте указаниям выше для внешней дигитальной приставки
и в добавок подсоедините ваш ТВ, если вы еще не сделали это при подсоединении вашего DVD проигрывателя (см.
предидущую страницу). Убедитесь в том, что вы используете дигиталное и аналог соединение для аудио, в соответсвии с
указаниями ниже.
DIGITAL OUT
ANALOG OUT
CENTER L R L R
SUB
WOOFER
OUT
OUT
F M UNBAL75 Ω
AM LOOP
MONITOR
OUT
DVD
DVD
(DVD)
COA X R
R
AUD IO DIGITAL IN AUDIO VIDEO
L
L
ANTENNA
1
2
SPEAKERS
FRONT SURROUND
DVR /
VCR
DVR /
VCR
DVR /
VCR
IN
T V/
SAT
T V/
SAT
IN
IN
OPT1
OPT2
( T V /
S AT )
TV with an
internal digital tuner
Аудио провод
(продается отдельно)
Оптический
кабель (продается
отдельно, не делайте
резкого стягивания и
изгибания кабеля)
Подсоедините
оптический
штепсель в
соответствующий
по форме
терминал.
ТВ со встроенным
цифровым тюнером
Аоаксиальный
кабель
(продается
отдельно)
