16
Ru
Подсоединение вашего оборудования
Предостережение:
Удостоверьтесь, что все оголенные провода динамиков скручены и полностью вставлены в терминал динамика. Если любой
из оголенных проводов динамиков коснется задней панели, это может привести к отключению питания, как мера
безопасности.
Терминалы динамиков
Используйте качественные провода для динамиков, чтобы подсоединить
динамики к ресиверу.
1 Скрутите приблизительно 10 мм оголенных нитей провода.
2 Нажмите на ушко терминала динамика, вставьте провод.
3 Отпустите ушко терминала динамика, провод динамика должен быть
вплотную схвачен терминалом.
ª
·
10 мм
Перед тем, как выполнить или изменить подсоединения, выключите питание и отсоедините сетевой шнур от стенной
розетки АС.

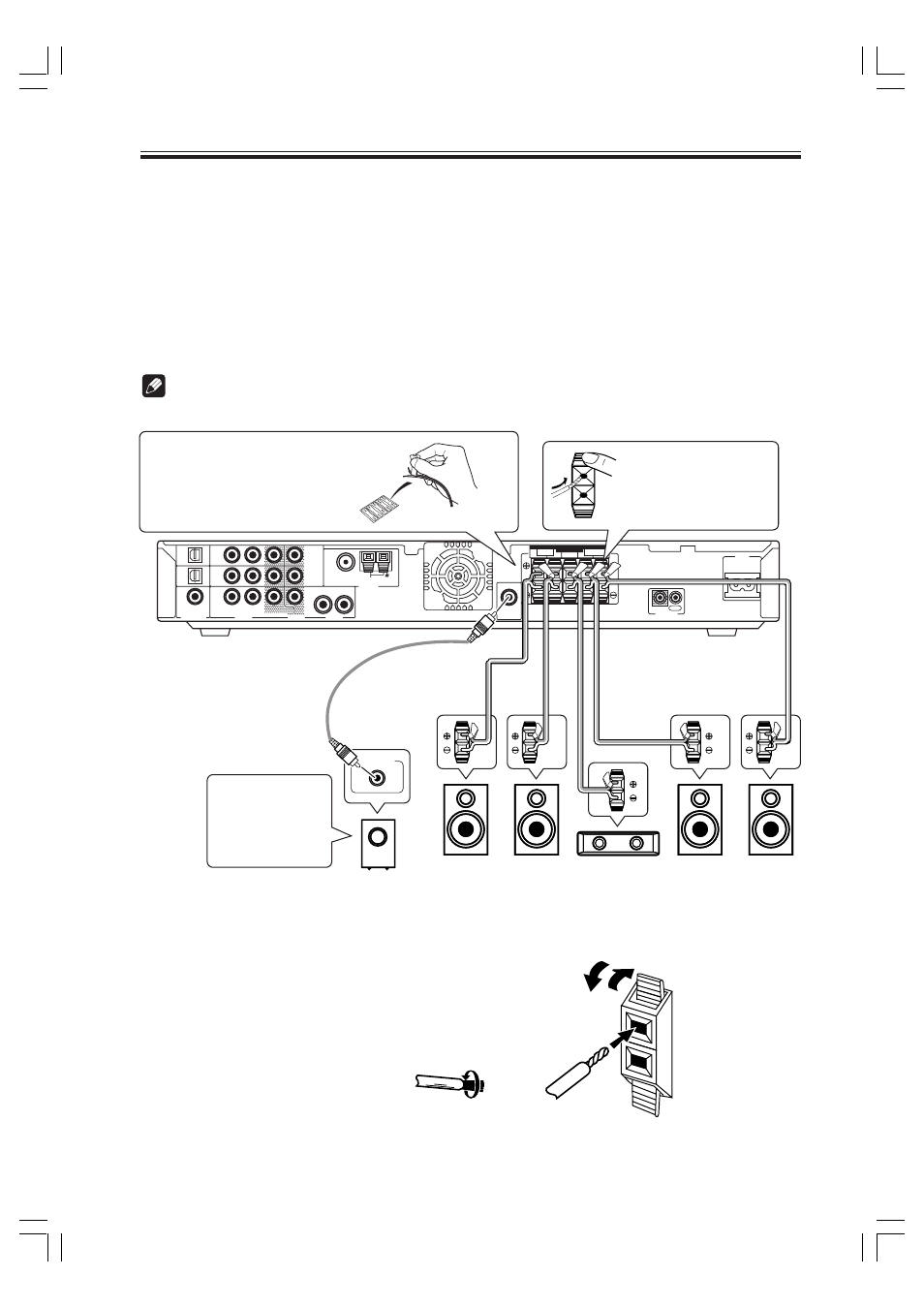

Подсоединение динамиков
Полный комплект из пяти динамиков указан здесь, но естественно утсановка для каждого дома будет отличаться. Просто
подсоедините динамики, которые есть у вас, согласно рисунку ниже. Этот приемник почувствует, какой динамик вы
подсоединили. Приемник будет работать уже с двумя динамиками (которые называются “Передний” динамики на рисунке),
но мы советуем вам использовать пять динамиков. Если вы не подсоединяете динамики окружения, вам необходимо
отрегулировать установки режима Прослушивания (см. стр. 33). Убедитесь в том, что вы подсоединили динамик справа к
правому терминалу, а динамик слева к левому терминалу. Также проверте, что позитивные и негативные (+/–) терминалы
на приемнике соответствуют тем, которые не динамиках.
Примечание
•
Используйте динамики с полным номинальным сопротивлением от 6
Ω до 16 Ω.
AC IN
CONTROL
CENTER
L
R
L
R
SUB
WOOFER
OUT
OUT
F M UNBAL75
Ω
AM LOOP
MONITOR
OUT
DVD
DVD
(DVD)
COA X
R
R
AUD IO
DIGITAL IN
AUDIO
VIDEO
L
L
ANTENNA
1
2
IN
OUT
SPEAKERS
FRONT
SURROUND
DVR /
VCR
DVR /
VCR
DVR /
VCR
IN
T V/
SAT
T V/
SAT
IN
IN
OPT1
OPT2
( T V /
S AT )
LINE LEVEL
Перед подсоединением ваших динамиков
закрепите цветные наклейки с соответствующим
названием (например, “передний правый”
(“FRONT R”)) к проводу динамика, так вы всегда
будете знать, к какому динамику
подсоединен каждый провод.
Нажав на ушко динамика,
поместите провод динамика
в терминал, затем отпустите
ушко терминала на
динамике.
Аудио провод
(продается
отдельно)
Провод динамика
(продается
отдельно)
Когда подсоединяете
ваш низкочастотный
динамик,
удостоверьтесь, что
отключен его шнур
питания.
Низкочастотный
динамик с
усилителем (SW)
Передний
правый (R)
Передний
левый (L)
Объемный
правый (RS)
Объемный
левый (LS)
Центральный
(C)
