Индикаторы и Команды управления

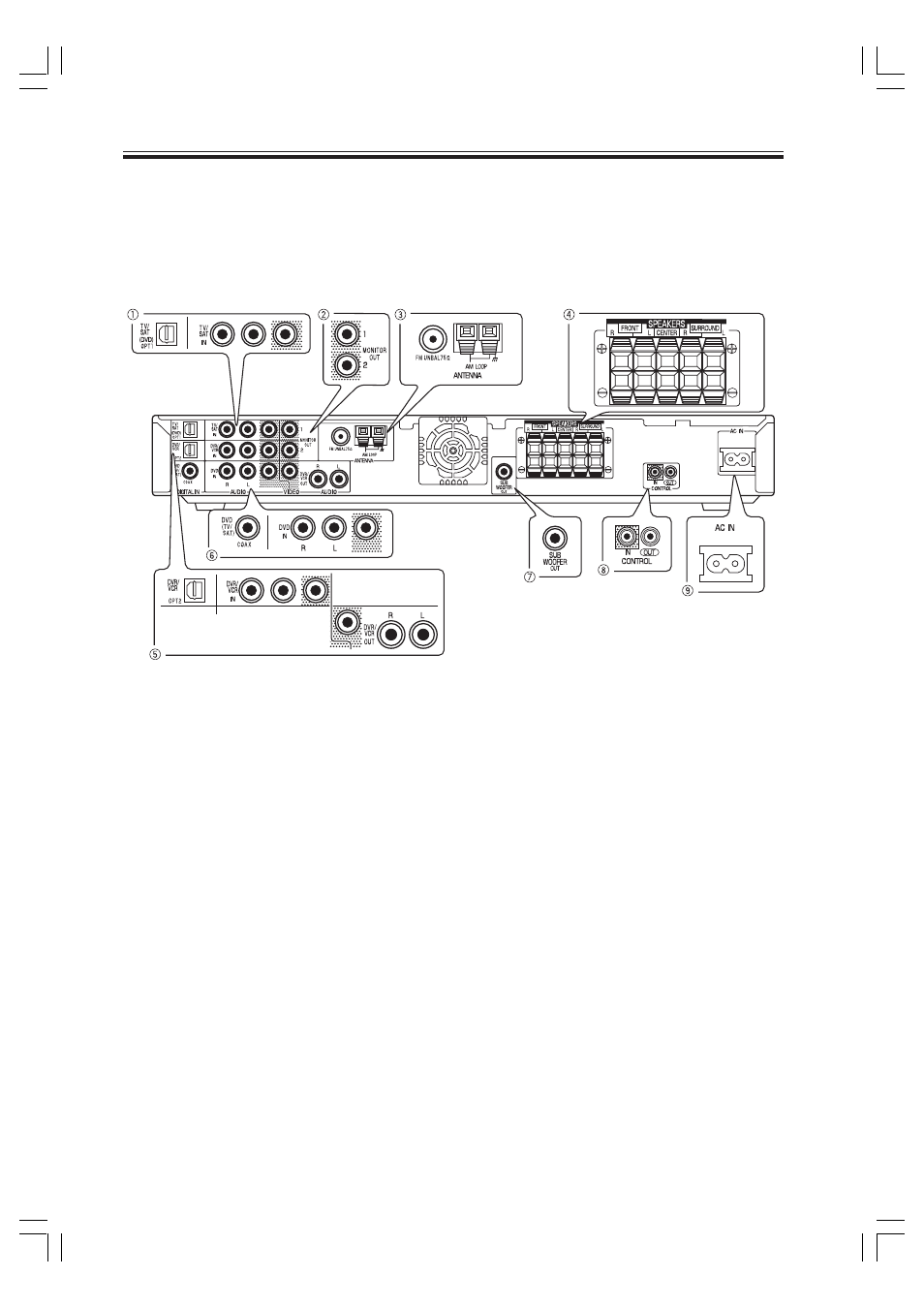

Задняя панель
1 Терминалы TV/SAT IN (сейчас подсоедините TV/SAT
приставку, см. стр. 13)
Используйте эти терминалы для приема TV/SAT сигнала
(или по желанию из другого источника). Не забудьте
соединить видео терминалы и оба аналог и оптический
дигитальный терминалы для аудио. Для проигрывания
саундтреков с дигитальным окружением вым
необходимо произвести дигитальные соединения. Для
этого здесь лучше всего использовать оптические
дигитальные терминалы, но по необходимости вы также
можете использовать коаксиальные дигитальные
терминалы (в том случае, если вым нужно направить
терминал на функцию TV/SAT. См. стр. 31, для
подробностей).
2 Терминалы MONITOR OUT (сейчас подсоедините
телевизор или монитор, см. стр. 12, 14)
Используйте эти терминалы для вывода сигналов из
вышеупомянутых терминалов 1, 5 или 6 и FRONT
INPUT. Они являются видео гнездами. MONITOR 2
выводит тот же сигнал, что и MONITOR 1.
3 Терминалы Антенн (ANTENNA)
Сдесь подсоедините АМ и FM антенны (см. стр. 18).
4 Терминалы динамиков (SPEAKERS)
Используйте данные терминалы для подсоединения
динамиков к ресиверу (см. стр. 16).
5 DVR/VCR IN/OUT терминалы (сейчас подсоедините DVR
или VCR, см. стр. 14–15)
Используйте оптический дигитальный терминал чтобы
дигитально подсоединить DVR к этому приемнику.
Существуют также аналог терминалы для ввода и
вывода оаналог и видео сигналов с DVR, VCR (или
видео камеры итд.).
6 Терминалы DVD IN (сейчас подсоедините ваш DVD
проигрыватель, см. стр. 12)
Используйте эти терминалы для ввода сигналов с DVD
проигрывателя. Не забудьте соединить видео
терминалы и оба аналог и коаксиальный дигитальный
терминалы для аудио. Для проигрывания Dolby Digital и
других саундтреков с окружением, вам необходимо
проделать дигитальные соединения. Для этого здесь
лучше всего использовать коаксиальный дигитальный
терминал, но вы также можете использовать по
необходимости ОРТ 1 дигитальный терминал (в случае,
если вам нужно направить коаксиальный дигитальный
терминал на TV/SAT функцию. См. стр. 31 для
подробностей).
7 Терминал SUBWOOFER OUT
Используйте данный терминал для подсоединения
низкочастотного динамика с усилителем к ресиверу (см.
стр. 16).
8 Терминал CONTROL IN/OUT
Вы можете использовать это гнездо, чтобы
подсоединить другое PIONEER оборудование, которое
снабжено CONTROL терминалом. В этом случае вы
можете контролировать их с помощью дистанционног
упроавления к этому приемнику (см. стр. 19).
9 AC IN (Ввод электропитания)
Подсоедините шнур питания к этому терминалу.
@ Индиаторы EON
Индикатор EON горит, когда эта функция установлена.
Точечный индикатор после него горит в том случае,
если станция, которую вы прослушиваете в данный
момент, транслирует EON информацию.
# Индикатор уровня громкости
$ Знаковый индикатор
Показывает текущий введенный режим слушания,
радиочастоту и т.д. (DVD, TV/SAT, и т.д.).
