Подсоединение вашего оборудования
Перед тем, как выполнить или изменить подсоединения, выключите питание и отсоедините сетевой шнур от стенной
розетки АС.
Подсоединение DVD плеера и TB
Чтобы проигрывать саундтреки с многоканальными форматами PCM/2 Digital/DTS, вам необходимо будет сделать
цифровые аудио подсоединения.
Подсоедините ваш DVD проигріватель к єтому модулю с помощью коаксиального дигитального терминала или оптических
дигитальніх терминалов, в зависимости от того, каким типом терминала снабжен ваш DVD проигрыватель. Качество этих
двух соединений одно и тоже, просто надо обратить внимание на соединение двух одинаковых терминалов. Тем ни менее
вам будет легче всего следовать установкам по умолчанию этого приемника и подсоединить ваш DVD проигрыватель к
коаксиальному терминалу. Если ваш проигрыватель не снабжен коаксиальным терминалом, используйте оптический
терминал для того, чтобы подсоединить его к приемнику. (В этом случае вам нужно присвоить DVD функцию этому

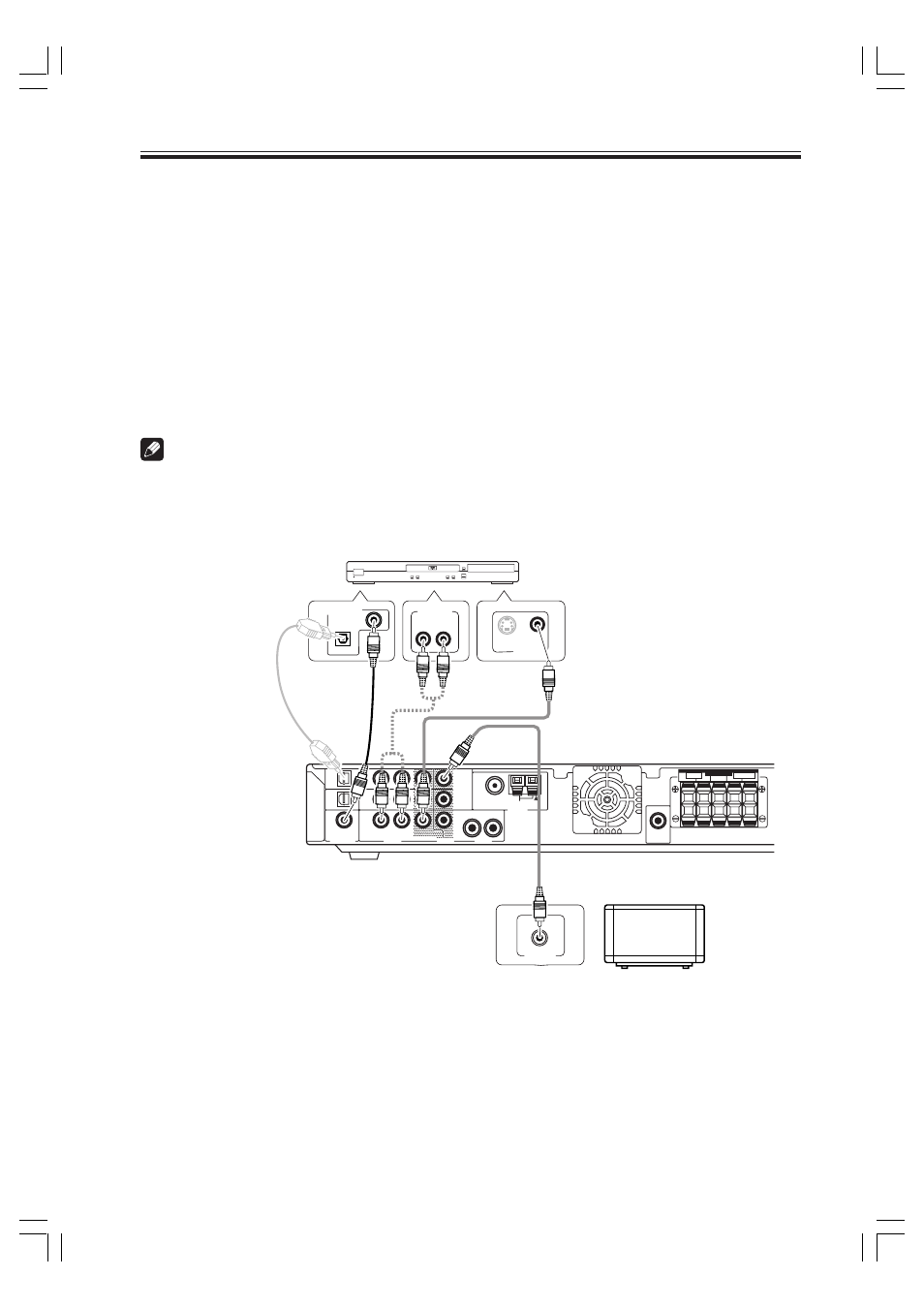

терминалу. См. стр. 31 для подробностей.) Следуйте указаниям рисунка ниже, чтобы подсоединить ваш DVD
проигрыватель или к коаксиальному или к оптическому терминалу(ам). Также подсоедините ваш TB к этому приемнику как
указано ниже.
Примечание
Основные установки по умолчанию для DIGITAL IN терминалов следующие: COAX: DVD; OPT. 1: TV/SAT; OPT. 2: DVR. Если
вам нужно использовать оптический терминал для вашего DVD, используйте ОРТ.1. В этом случае направте ваш
коаксиальный терминал на TV/SAT (см. стр. 31) а оптические установки по умолчанию измените на: ОРТ. 1: DVD; OPT. 2:
DVR.
Для чего нужно аналоговое соединение, когда есть
цифровое:
•
Если вы не имеете оптический выход на вашем DVD
плеере, появится необходимость в использовании
аналогового соединения, показанного здесь.
•
Если вы хотите получить аудио сигнал из выхода VCR,
вам понадобится аналоговое соединение.
•
Если вы хотите использовать ваш DVD плеер для
караоке, вам понадобится аналоговое соединение.
