19
Ru
Подсоединение вашего оборудования
AC IN
CONTROL
CENTER L R L R
IN OUT
SPEAKERS
FRONT SURROUND
AC IN
CONTROL
CENTER L R L R
SUB
WOOFER
OUT
OUT
F M UNBAL75 Ω
AM LOOP
MONITOR
OUT
DVD
DVD
(DVD)
COA X R
R
AUD IO DIGITAL IN AUDIO VIDEO
L
L
ANTENNA
1
2
IN OUT
SPEAKERS FRONT SURROUND
DVR /
VCR
DVR /
VCR
DVR /
VCR
IN
T V/
SAT
T V/
SAT
IN
IN
OPT1
OPT2
( T V /
S AT )

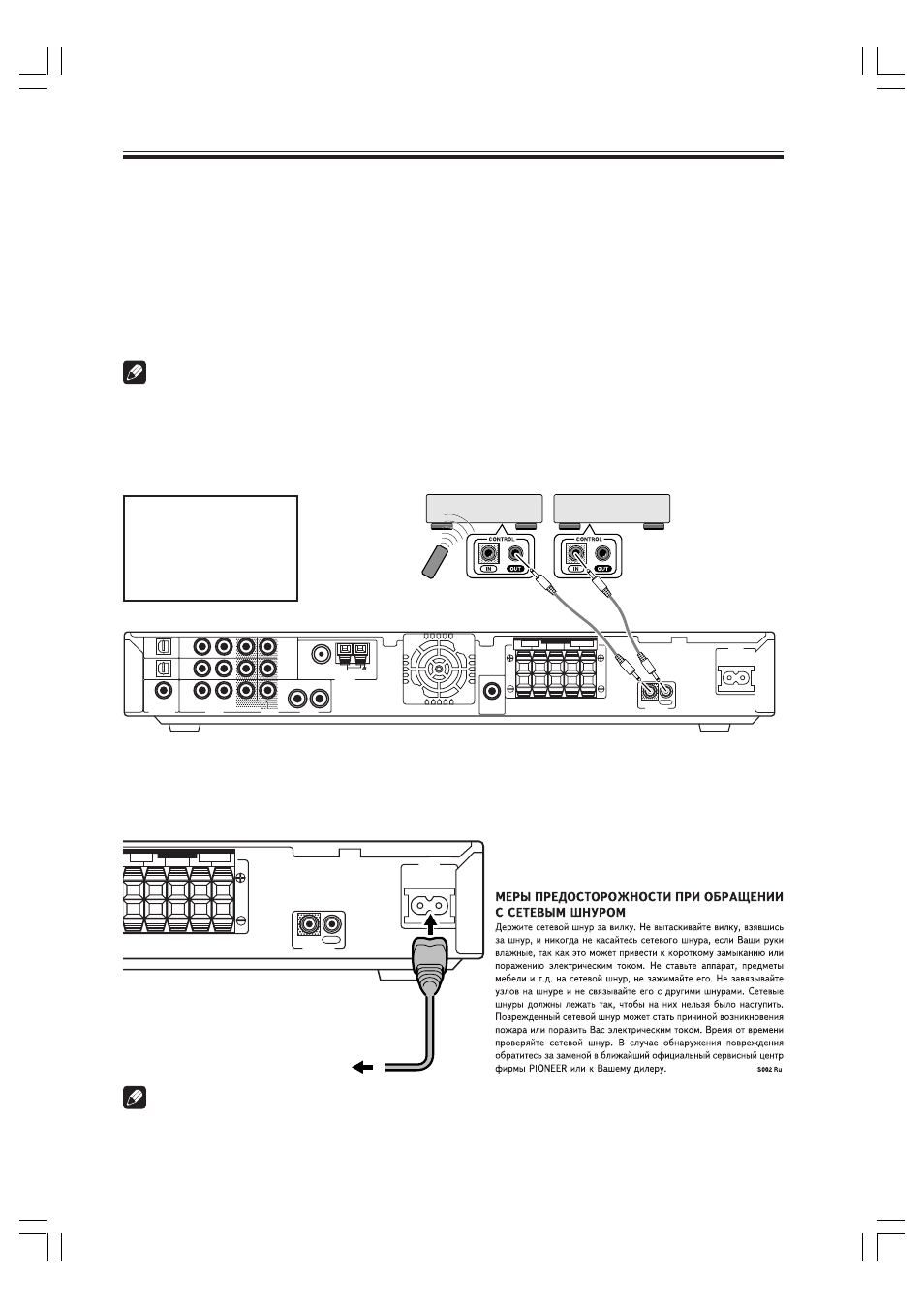

Управление другими компонентами Pioneer посредством сенсора
данного устройства
Подсоединив провод управления к терминалам CONTROL соответствующего оборудования, вы сможете управлять
несколькими компонентами Pioneer, используя один сенсор дистанционного управления. Следуя диаграмме ниже, вы
увидите, что одни компонент имеет терминал CONTROL OUT, а на другом конце другой компонент имеет терминал
CONTROL IN. Компонент с конечным пунктом (только тот, который имеет подключение провода к его CONTROL OUT) - это
компонент, чей сенсор вы будете использовать. Направьте пульт дистанционного управления на этот сенсор, если вы
хотите управлять любое оборудование, подсоединенного такой системой. В примере ниже, вы направили бы пульт
дистанционного управления к сенсору дистанционного управления левого оборудования.
Примечание
• Вы можете также управлять компонентами Pioneer, направив пульт дистанционного управления ресивера
непосредственно к компоненту. Для такого рода управления не требуются провода управления. См. стр. 47 для
получения более подробной информации.
• Чтобы использовать данный тип дистанционного управления, вы должны подсоединить управляющий провод, а также
соединить компонент и ресивер с помощью аналогового аудио/видео провода RCA (см. стр. 12–15).
Моно мини штепсель
(необязательный)
Примечание
• Во время хранения основного устройства, шнур питания нужно отсоединить.
к стенной розетке
Компоненты,
снабженные CONTROL
терминалами Компоненты,
снабженные CONTROL
терминалами
Моно мини штепсель
(необязательный)
Направьте пульт
дистанционного управления к
дистанционному сенсору того
компонента, который имеет
подсоединение провода к его
терминалу CONTROL OUT
Подключение ресивера
После того, как вы выполнили подсоединения всех ваших компонентов, включая динамики, подключите ресивер к стенной
розетке.
