03
33
Ru
Включение и отключение компонентов с
помощью 12-вольтного триггера
Можно подключить компоненты в системе (например,
экран или проектор) к данному ресиверу таким образом,
чтобы они включались или отключались с помощью
12-вольтных триггеров при выборе функции приема.
Однако, требуется указать, какие функции приема
включают триггер в Меню Input Setup на стр. 36.
Помните, что это будет срабатывать только для
компонентов, имеющих режим ожидания.
•

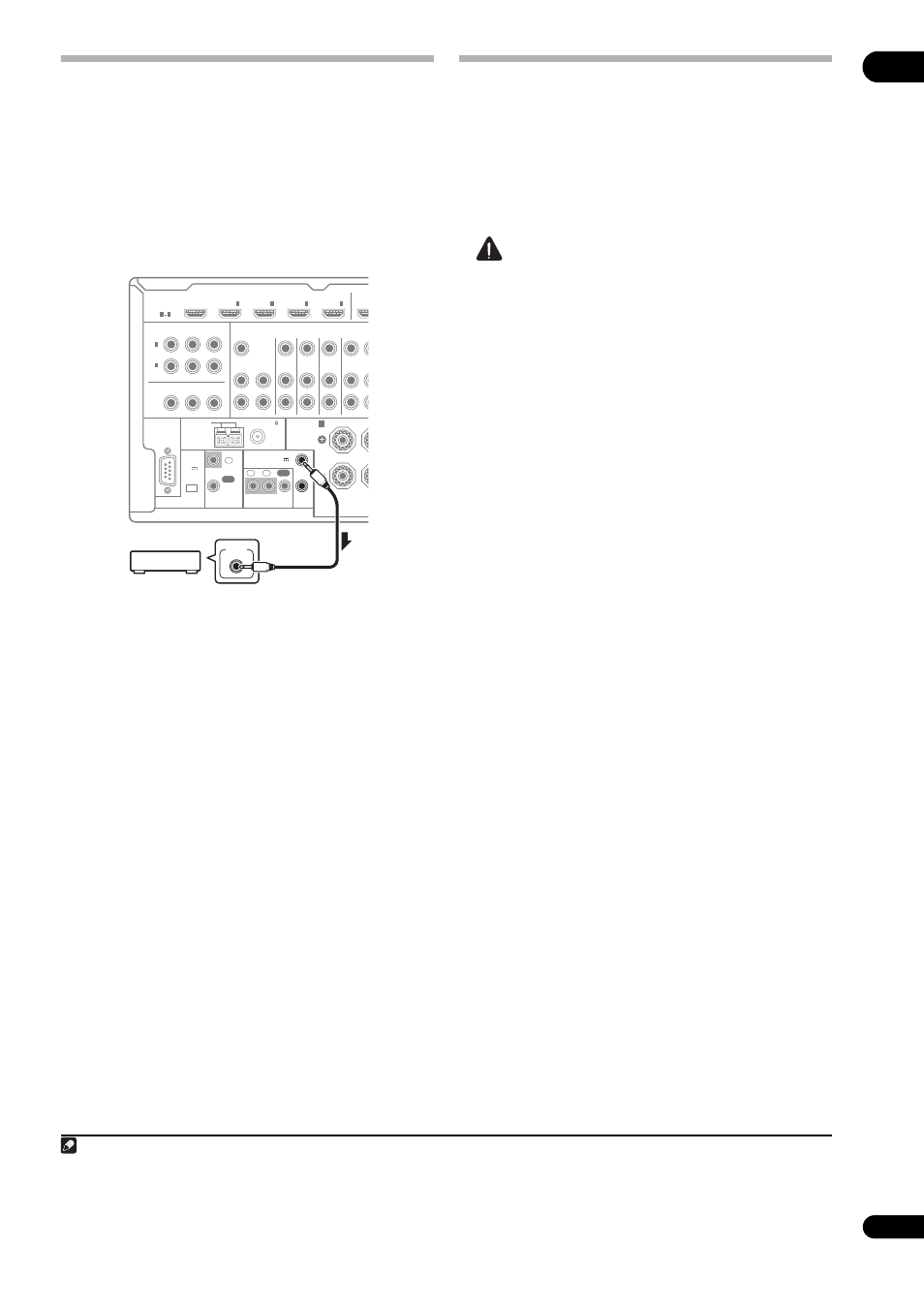

Подключите разъем 12 V TRIGGER данного
ресивера к 12 В триггеру другого компонента.
Используйте для подключения кабель с
монофоническими мини-джек разъемами на обоих
концах.
После выбора функций приема, включающихся по
сигналу от триггера можно будет включать или
отключать компонент, только нажав на функцию(и)
приема, настроенную(ые) как указано на стр. 36.
Также можно переключать компонент не во время
переключения функции приема, а во время переключения
HDMI OUT. Подробнее, см. HDMI Setup на стр. 51.
Подключение ресивера к розетке
Подключайте ресивер к розетке только после
подключения к нему всех компонентов, в том числе и
громкоговорителей.
1
Подключите поставляемый кабель питания к
разъему AC IN на задней стороне ресивера.
2
Подключите другой конец к розетке.
1
ПРЕДУПРЕЖДЕНИЕ
• Держите кабель питания за вилку. Вынимая вилку из
розетки, никогда не тяните за сам кабель, никогда не
дотрагивайтесь до кабеля питания влажными руками,
так как это может стать причиной короткого
замыкания и поражения электрическим током. Не
допускайте установки на кабель питания самого
аппарата, предметов мебели или других предметов и
его защемления любыми другими способами. Не
допускайте образования на кабеле узлов или его
спутывания с другими кабелями. Кабели питания
следует прокладывать в таких местах, где
возможность наступить на них будет маловероятной.
Поврежденный кабель питания может стать
причиной возгорания или поражения электрическим
током. Периодически проверяйте кабель питания.
Если обнаружится его повреждение, обратитесь в
ближайший сервисный центр, уполномоченный
компанией Pioneer, по поводу его замены.
• Не используйте никакой другой кабель питания,
кроме поставляемого с данным аппаратом.
• Не используйте поставляемый кабель питания для
любой другой цели, кроме описанной ниже.
• Если ресивер не используется постоянно (например,
вы уезжаете в отпуск), вытащите вилку кабеля
питания из розетки.
• Перед отсоединением, убедитесь в том, что погас
синий свет STANDBY/ON.
• Если подключены громкоговорители с
сопротивлением 6
Ω
, перед включением питания,
переключите настройку сопротивления.
RS-232C
HDMI
SPEAKERS
ASSIGNABLE
COMPONENT VIDEO
ASSIGNABLE
MONITOR
OUT
IN
Y
P
R
Y
ANTENNA
FM UNBAL 75
AM LOOP
ZONE2
OUT
ZONE3
OUT
DVD
IN
TV/SAT
IN
VIDEO
IN
DVR/BDR
OUT
P
B
P
R
P
B
1
IN
BD
IN
1
IN
2
IN
3
A
R
FRONT
1
4
(DVD)
IN
2
(DVR/BDR)
CONTROL
EXTENSION
IR
12 V TRIGGER
IN
IN
IN
OUT
OUT
1
2
1
2
(OUTPUT 12 V
TOTAL 150 mA MAX)
IN
4
(OUTPUT
5 V
150 mA
MAX)
12 V TRIGGER
INPUT
Примечание
1 После подключения данного ресивера к розетке переменного тока, запускается процесс инициализации HDMI, занимающий от 2 до 10 секунд.
Во время данного процесса, любые операции недоступны. Во время данного процесса, на дисплее передней панели моргает индикатор HDMI,
и данный ресивер можно включить только после остановки моргания. Данный процесс можно пропустить, установив функцию Control через
HDMI на OFF. Подробнее о функции Control через HDMI, см. Функция Control через HDMI на стр. 51.
