Подключение телевизора без входа HDMI

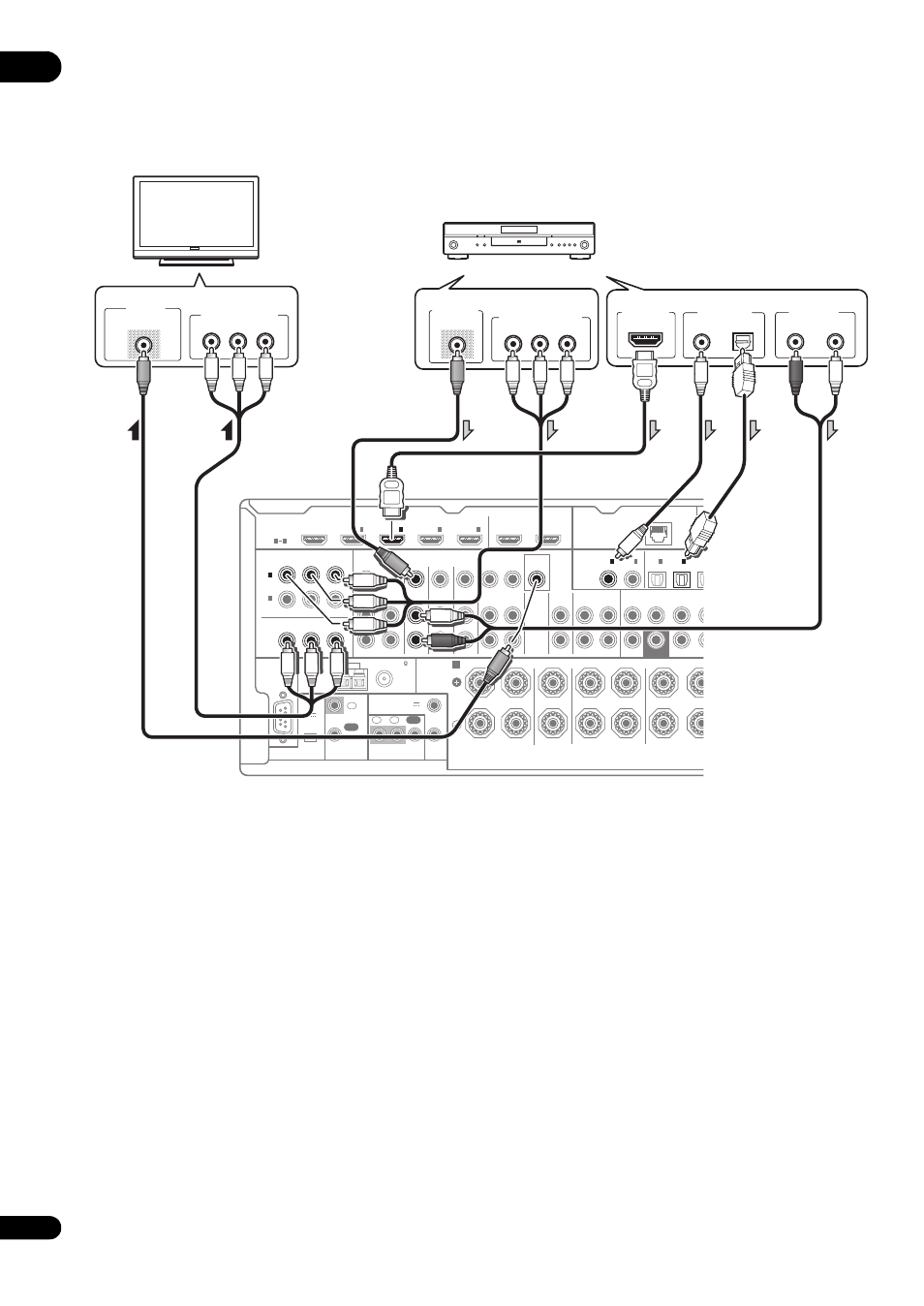

На данном рисунке показаны подключения телевизора (без входа HDMI) и проигрывателя DVD (или другого
компонента воспроизведения) к ресиверу.
• При использовании данных подключений, картинка не выводится на телевизор даже при подключении
проигрывателя DVD через кабель HDMI. Подключите видеотерминал проигрывателя DVD через композитный или
компонентный кабель.
• Подключите через кабель HDMI для прослушивания
звучания высокой четкости на ресивере. Не
используйте кабель HDMI для приема видеосигналов.
В зависимости от видеокомпонента, может быть
невозможно одновременно выводить сигналы через
HDMI и другие терминалы, и может быть необходимо
выполнить настройки выхода.
Для более подробной
информации, пожалуйста, изучите инструкции по
эксплуатации
, поставляемые с компонентом.
• Для прослушивания звучания телевизора через
ресивер, подключите ресивер и телевизор через
аудиокабели (стр. 22).
