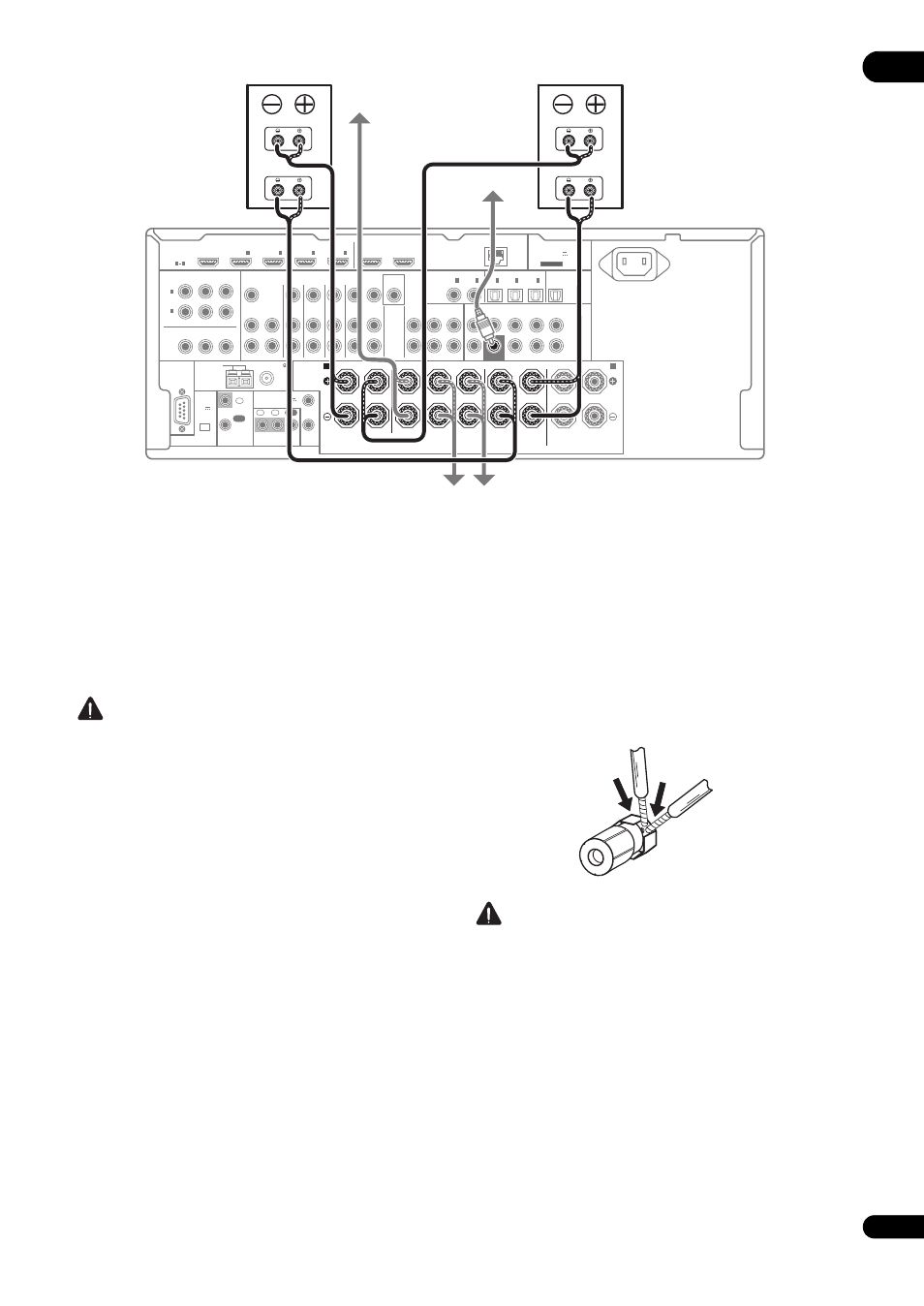

Двухполосное усиление громкоговорителей
Двухполосное усиление происходит при подключении
высокочастотной головки и низкочастотной головки
громкоговорителей к различным усилителям для
лучшего срабатывания кроссовера. Для этого
используемые громкоговорители должны быть
совместимы с двухполосным усилением (иметь
отдельные терминалы для высоких и низких частот), и
повышение качества звучания будет зависеть от типа
используемых громкоговорителей.
ПРЕДУПРЕЖДЕНИЕ
• Большинство громкоговорителей с терминалами
High и Low имеют две металлические пластины,
соединяющие терминалы High и Low. При
двухполосном усилении громкоговорителей данные
пластины необходимо удалить во избежание
серьезных повреждений усилителя. Для получения
дополнительной информации см. руководство для
громкоговорителя.
• Если используемые громкоговорители имеют
съемный разделительный фильтр, убедитесь в том,
что при подключении двухполосного усиления он не
снят. Это может привести к повреждению
громкоговорителей.
Двухпроводное подключение
громкоговорителей
Громкоговорители также могут подключаться с
помощью двухпроводного подключения, если они
поддерживают двухполосное усиление.
• При использовании данных подключений, настройка
Speaker System не производит никакого эффекта.
•
Для двухпроводного подключения
громкоговорителя подключите два кабеля
громкоговорителя к разъему громкоговорителя на
ресивере.
ПРЕДУПРЕЖДЕНИЕ
• Не подключайте различные громкоговорители к
одному и тому же терминалу таким образом.
• Также, при выполнении двухпроводного
подключения, учитывайте меры предосторожности
для двухполосного усиления, показанные слева.
RS-232C
HDMI
SPEAKERS
ASSIGNABLE
COAXIAL
ASSIGNABLE
COMPONENT VIDEO
ASSIGNABLE
OPTICAL
ASSIGNABLE
MONITOR
OUT
IN
Y
P
R
Y
CD-R/TAPE
ANTENNA
FM UNBAL 75
AM LOOP
AC IN
IN
CD
VIDEO
MONITOR
AUDIO
IN
OUT
OUT
ZONE2
OUT
ZONE3
OUT
DVD
IN
TV/SAT
IN
VIDEO
IN
DVR/BDR
OUT
IN
P
B
P
R
P
B
1
IN
BD
IN
1
IN
2
IN
3
OUT 1
(CONTROL)
OUT 2
A
B
R
L
R
L
R
L(Single)
SURROUND BACK
SURROUND
CENTER
FRONT
R
R
L
L
FRONT HEIGHT / FRONT WIDE/
1
4
(DVD)
IN
1
(DVD)
IN
1
(TV/SAT)
IN
2
(DVR/BDR)
IN
OUT
FRONT
CENTER
SURROUND SURR BACK
(Single)
FH/FW
3
(VIDEO)
IN
2
(CD)
IN
2
(DVR/BDR)
CONTROL
EXTENSION
IR
12 V TRIGGER
IN
IN
IN
OUT
OUT
1
2
1
2
(OUTPUT 12 V
TOTAL 150 mA MAX)
SUBWOOFER
IN
4
LAN (10/100)
(OUTPUT 5 V
100 mA MAX)
ADAPTER PORT
PRE OUT
(OUTPUT
5 V
150 mA
MAX)
High
Low
High
Low
Передний левый
Низкочастотный
громкоговоритель
Центральныйр.
Правый объемного звучания
Передний правый
Левый объемного звучания
Громкоговоритель,
совместимый с
двухполосным
усилением
Громкоговоритель,
совместимый с
двухполосным
усилением
