Подключение телевизора и компонентов воспроизведения

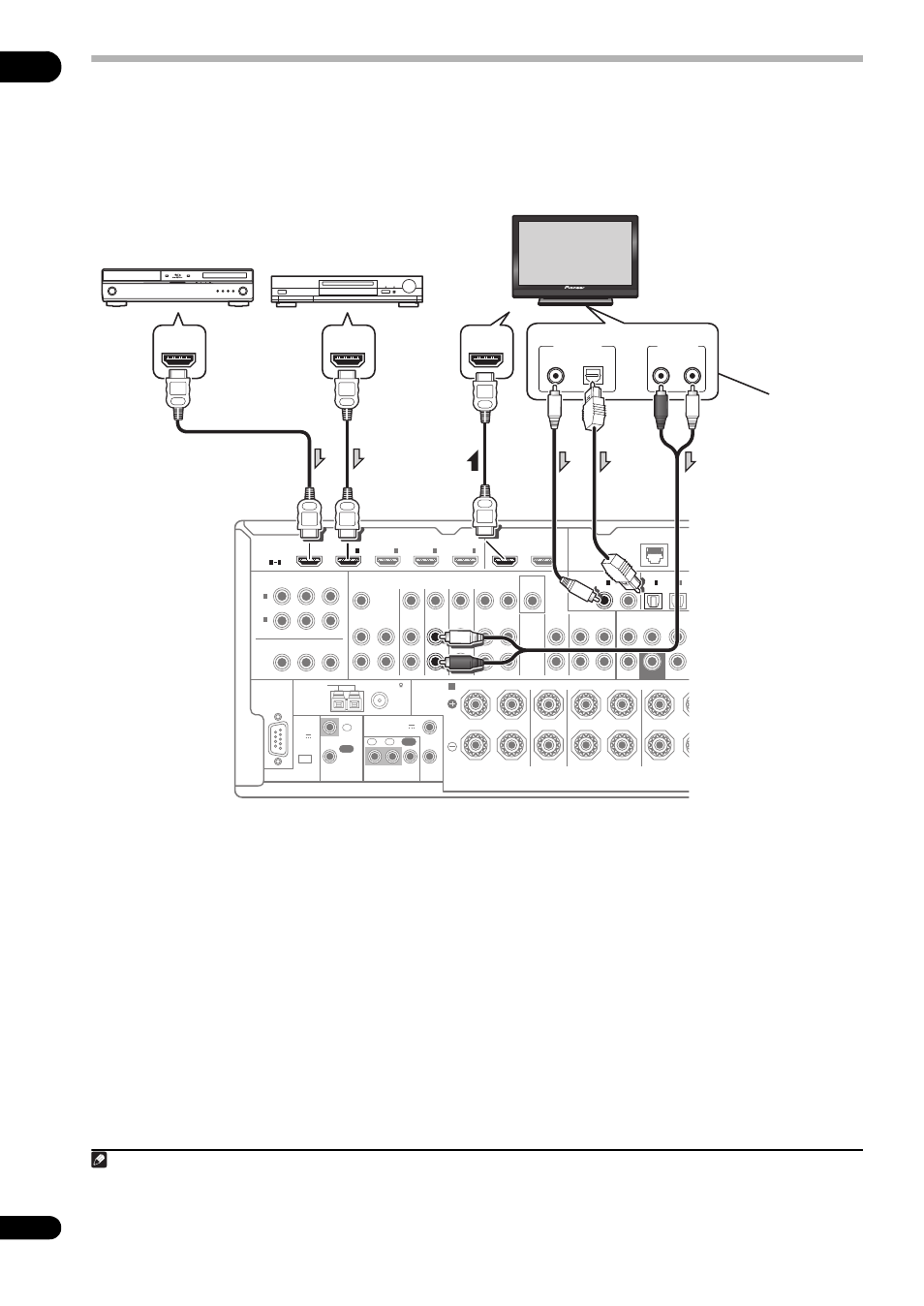

Подключение с помощью HDMI
При наличии компонента с интерфейсом HDMI или DVI (с HDCP) (проигрыватель Blu-ray дисков (BD), др.), его можно
подключить к данному ресиверу с помощью отдельно продающегося кабеля HDMI.
Если телевизор и компоненты воспроизведения поддерживают функцию Control через HDMI, можно будет
воспользоваться удобствами функции Control через HDMI (см. Функция Control через HDMI на стр. 51).
• При подключении к совместимому с HDMI/DVI
монитору через терминал HDMI OUT 2, переключите
настройку выхода HDMI на HDMI OUT 2 или HDMI
OUT ALL. См. Переключение выхода HDMI на
стр. 59.
• Для компонентов приема также доступны
подключения, в дополнение к подключениям HDMI
(см. Подключение проигрывателя DVD без выхода
HDMI на стр. 23).
• Для прослушивания звучания телевизора через
ресивер, подключите ресивер и телевизор через
аудиокабели.
1
RS-232C
HDMI
SPEAKERS
ASSIGNABLE
COAXIAL
ASSIGNABLE
COMPONENT VIDEO
ASSIGNABLE
OPTICAL
ASSIGN
MONITOR
OUT
IN
Y
P
R
Y
CD-R/TAPE
ANTENNA
FM UNBAL 75
AM LOOP
IN
CD
VIDEO
MONITOR
AUDIO
IN
OUT
OUT
ZONE2
OUT
ZONE3
OUT
DVD
IN
TV/SAT
IN
VIDEO
IN
DVR/BDR
OUT
IN
P
B
P
R
P
B
1
IN
BD
IN
1
IN
2
IN
3
OUT 1
(CONTROL)
OUT 2
A
R
L
R
L
R
SURROUND BA
SURROUND
CENTER
FRONT
1
4
(DVD)
IN
1
(DVD)
IN
1
(TV/SAT)
IN
2
(DVR/BDR)
FRONT
CENTER
SURROUND
IN
2
(CD)
IN
2
(DVR/BDR)
CONTROL
EXTENSION
IR
12 V TRIGGER
IN
IN
IN
OUT
OUT
1
2
1
2
(OUTPUT 12 V
TOTAL 150 mA MAX)
SUBWOOFER
IN
4
LAN (10/100)
(OUTPUT
5 V
150 mA
MAX)
DIGITAL OUT
COAXIAL
OPTICAL
ANALOG
R
L
AUDIO OUT
HDMI IN
HDMI OUT
HDMI OUT
Другие компоненты,
оборудованные
интерфейсом HDMI/DVI
Совместимый с HDMI/DVI
проигрыватель Blu-ray
дисков
Монитор, совместимый с
HDMI/DVI
Выберите один
Данное подключение
требуется для
прослушивания
звучания телевизора
через ресивер.
1
Примечание
1 Когда телевизор и ресивер подключены через подключения HDMI, если телевизор поддерживает функцию Канала возврата аудиосигнала на
HDMI, звучание телевизора поступает на ресивер через терминал HDMI, поэтому нет необходимости подключать аудиокабель. В таком случае,
установите TV Audio в HDMI Setup на via HDMI (см. HDMI Setup на стр. 51).
