Раздел 3:
Подключение оборудования
Этот ресивер предлагает широкие возможности подключения, но это не так сложно, как может показаться. В данном
разделе описаны виды компонентов, которые можно подключить к системе домашнего кинотеатра.

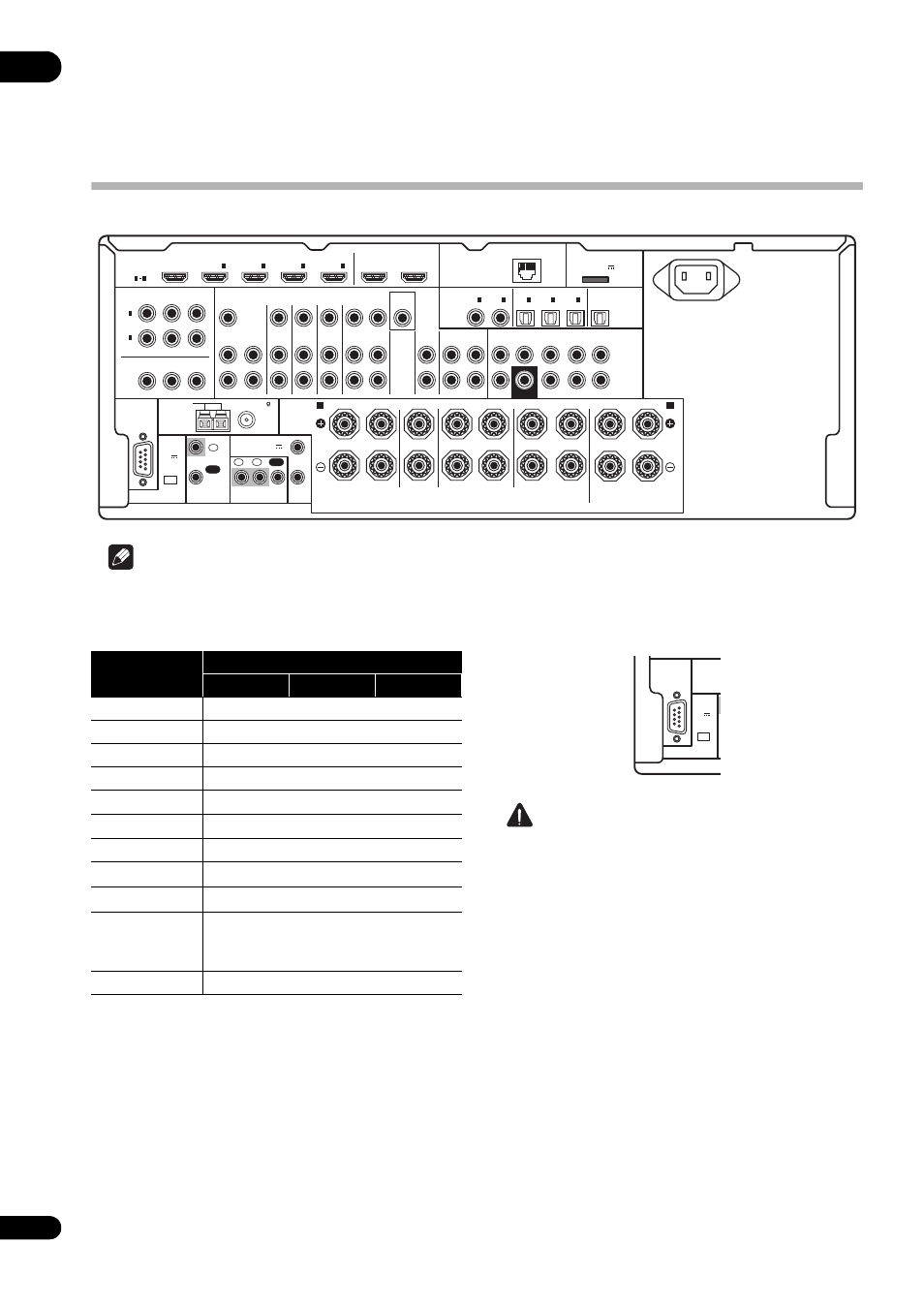

Задняя панель
Примечание
• Функции входа ниже устанавливаются по умолчанию
для различных входных терминалов ресивера. Для
переключения назначений при использовании других
подключений см. Меню Input Setup на стр. 36.
• Всенаправленный пульт ДУ CU-RF100 (продается
отдельно) можно подключить к терминалам RS-232C
и EXTENSION. CU-RF100 позволяет отображать
информацию дисплея ресивера на дисплее пульта ДУ
на руках и управлять ресивером, не волнуясь о любых
препятствиях или точке направления пульта ДУ.
ПРЕДУПРЕЖДЕНИЕ
• Перед выполнением или изменением подключений,
отключите питание и отсоедините кабель питания от
розетки. Включение должно быть последним шагом.
