Настройка MULTI-ZONE
Данный ресивер может может обеспечивать питанием до
трех независимых систем в отдельных комнатах после
того, как выполнены правильные подключения MULTI-
ZONE.
Одновременно в трех зонах можно воспроизводить
различные источники, или, в зависимости от
потребностей, можно также воспроизводить одинаковый
источник. Питание на основную и под-зоны подается
раздельно (питание основной зоны может быть
отключено, в то время как одна (или обе) под-зоны
включены), и под-зоны могут управляться от пульта ДУ
или органов управления передней панели.

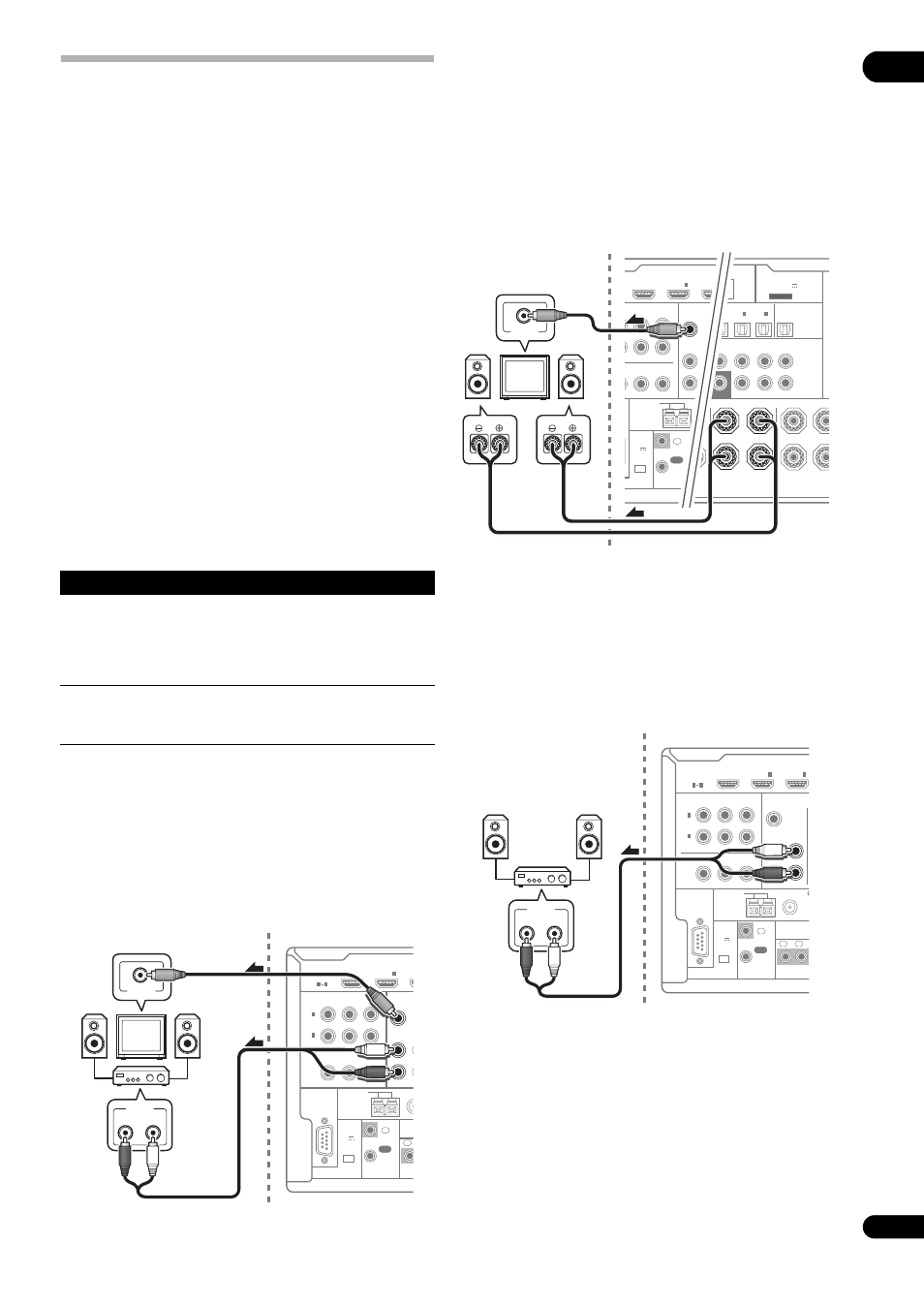

Выполнение подключений MULTI-ZONE
Данные подключения доступны при наличии отдельного
телевизора и громкоговорителей для первичной (ZONE 2)
под-зоны, и отдельного усилителя (и громкоговорителей)
для вторичной (ZONE 3) под-зоны. Также потребуется
отдельный усилитель, если Настройка MULTI-ZONE с
использованием терминалов громкоговорителей (ZONE
2) ниже не используется для первичной под-зоны. На
данной системе имеются две настройки первичной под-
зоны. Выберите ту, которая вас больше устраивает.
Опции прослушивания MULTI-ZONE
На следующей таблице отображены сигналы,
выводящиеся на ZONE 2 и ZONE 3:
Настройка первичной под-зоны MULTI-ZONE
(ZONE 2)
•
Подключите отдельный усилитель к гнездам
AUDIO ZONE 2 OUT
и телевизионный монитор к
гнезду VIDEO ZONE 2 OUT на данном ресивере.
Требуется пара громкоговорителей, подключенных к
усилителю под-зоны, как показано на следующей
иллюстрации.
Настройка MULTI-ZONE с использованием
терминалов громкоговорителей (ZONE 2)
Для использования данной настройки, требуется выбрать
ZONE 2 в Настройка акустической системы на стр. 77.
•
Подключите телевизионный монитор к гнездам
VIDEO ZONE 2 OUT
на данном ресивере.
Требуется пара громкоговорителей, подключенных к
терминалам заднего громкоговорителя объемного
звучания, как показано ниже.
Настройка вторичной под-зоны MULTI-ZONE
(ZONE 3)
•
Подключите отдельный усилитель к гнездам
AUDIO ZONE 3 OUT
на данном ресивере.
Требуется пара громкоговорителей, подключенных к
усилителю под-зоны, как показано на следующей
иллюстрации.
Под-зона
Доступные функции входа
ZONE 2
DVD, TV/SAT, DVR/BDR, VIDEO, INTERNET
RADIO, iPod/USB, CD, CD-R/TAPE, TUNER,
ADAPTER PORT
(Выводит аналоговые аудиосигналы и
композитные видеосигналы.)
ZONE 3
DVD, TV/SAT, DVR/BDR, VIDEO, CD, CD-R/
TAPE, TUNER, ADAPTER PORT
(Выводит аналоговые аудиосигналы.)
ZONE2
OUT
RS-232C
HDMI
ASSIGNABLE
COMPONENT VIDEO
ASSIGNABLE
MONITOR
OUT
IN
Y
P
R
Y
ANTENNA
FM U
AM LOOP
Z
P
B
P
R
P
B
1
IN
BD
IN
1
1
4
(DVD)
IN
2
(DVR/BDR)
CONTROL
EXTENSION
12
IN
IN
OUT
1
(O
T
(OUTPUT
5 V
150 mA
MAX)
R
L
AUDIO IN
VIDEO IN
Основная зона
Под-зона (ZONE 2)
R
L(Single)
SURROUND BACK
BLE
OPTICAL
ASSIGNABLE
L
R
R
L
FRONT HEIGHT / FRONT W
IN
1
(TV/SAT)
IN
2
(DVR/BDR)
IN
OUT
FRONT
CENTER
SURROUND SURR BACK
(Single)
FH/FW
3
(VIDEO)
IN
2
(CD)
SUBWOOFER
0/100)
(OUTPUT 5 V
100 mA MAX)
ADAPTER PORT
PRE OUT
C
E
NT VIDEO
ASSIGNABLE
P
R
ANTENNA
FM UNBAL
AM LOOP
ZONE2
OUT
ZONE3
OUT
P
B
P
R
P
B
IN
BD
IN
1
CONTROL
XTENSION
IR
12 V T
IN
IN
IN
OUT
1
(OUTPU
TOTAL 1
(OUTPUT
5 V
150 mA
MAX)
VIDEO IN
R
L
Основная зона
Под-зона (ZONE 2)
ZONE3
OUT
RS-232C
HDMI
ASSIGNABLE
COMPONENT VIDEO
ASSIGNABLE
MONITOR
OUT
IN
Y
P
R
Y
ANTENNA
FM UNBAL 75
AM LOOP
ZONE2
OUT
P
B
P
R
P
B
1
IN
BD
IN
1
IN
2
1
4
(DVD)
IN
2
(DVR/BDR)
CONTROL
EXTENSION
IR
12 V TRIG
IN
IN
IN
OUT
1
2
(OUTPUT 12
TOTAL 150 m
(OUTPUT
5 V
150 mA
MAX)
R
L
AUDIO IN
Основная зона
Под-зона (ZONE 3)
